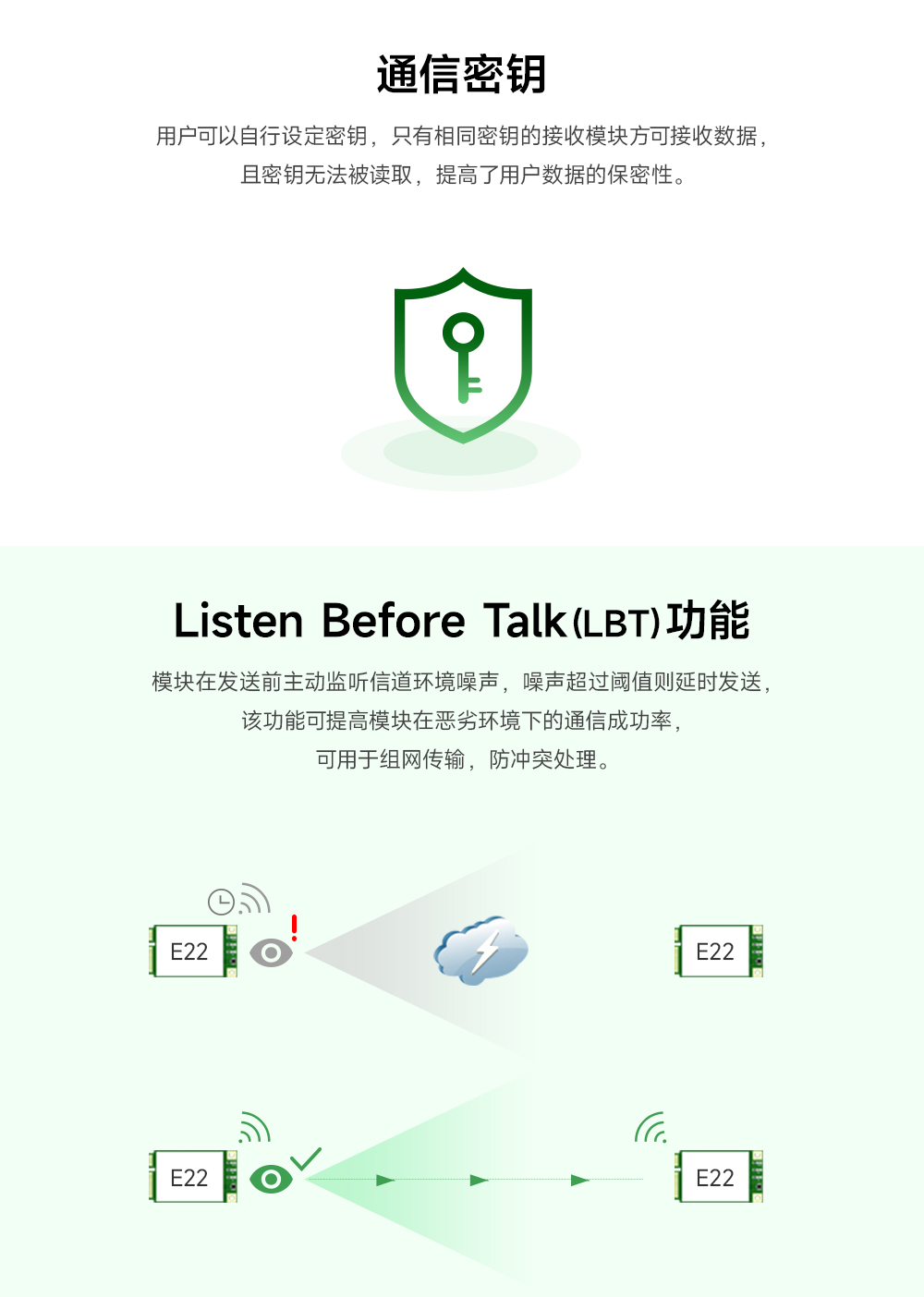

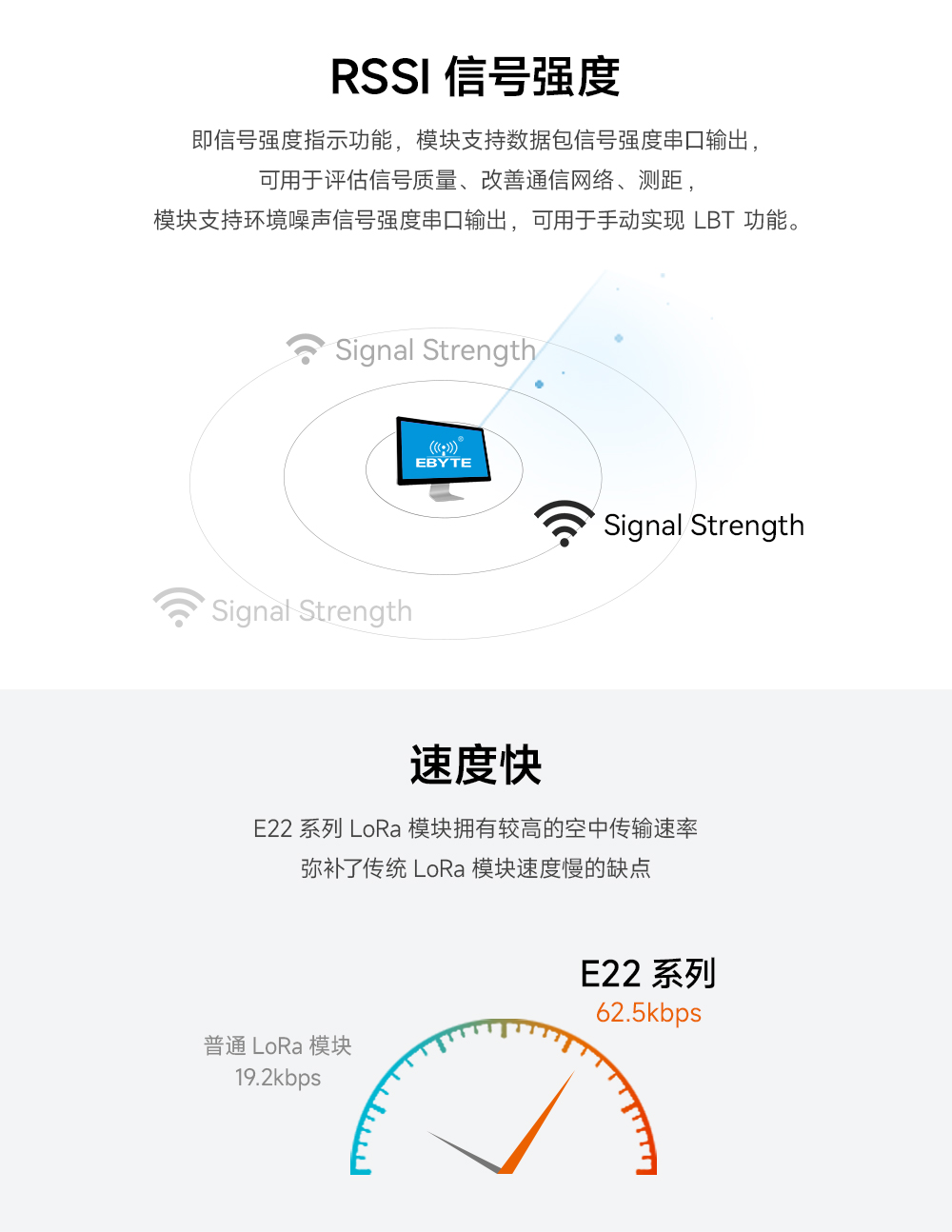

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 支持 ISM 頻段 |
| 發射功率 | 30 dBm | - |
| 接收靈敏度 | -147dbm | 空中速率 2.4 kbps |
| 空中速率 | 2.4k~62.5kbps | 用戶編程控制 |

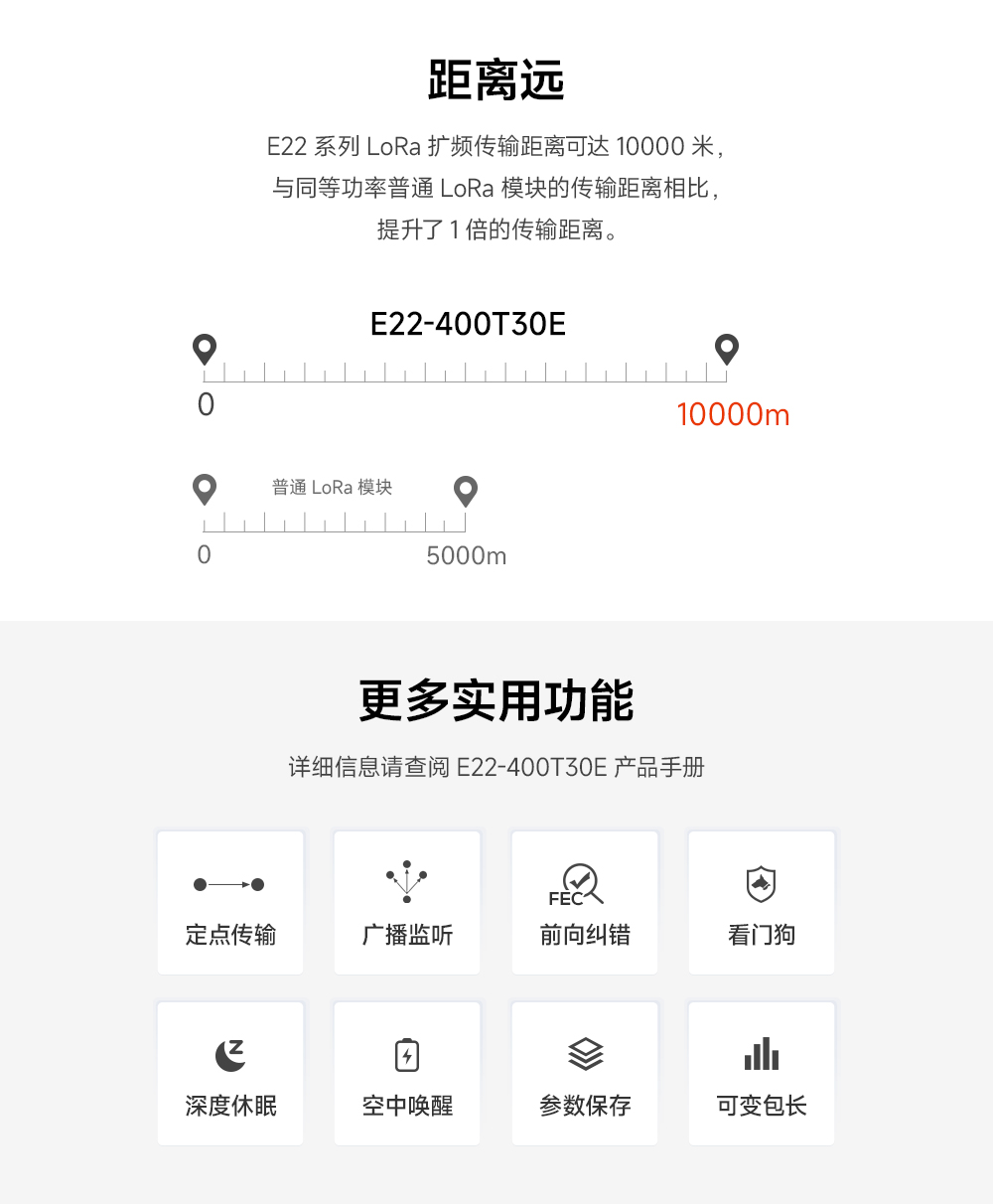

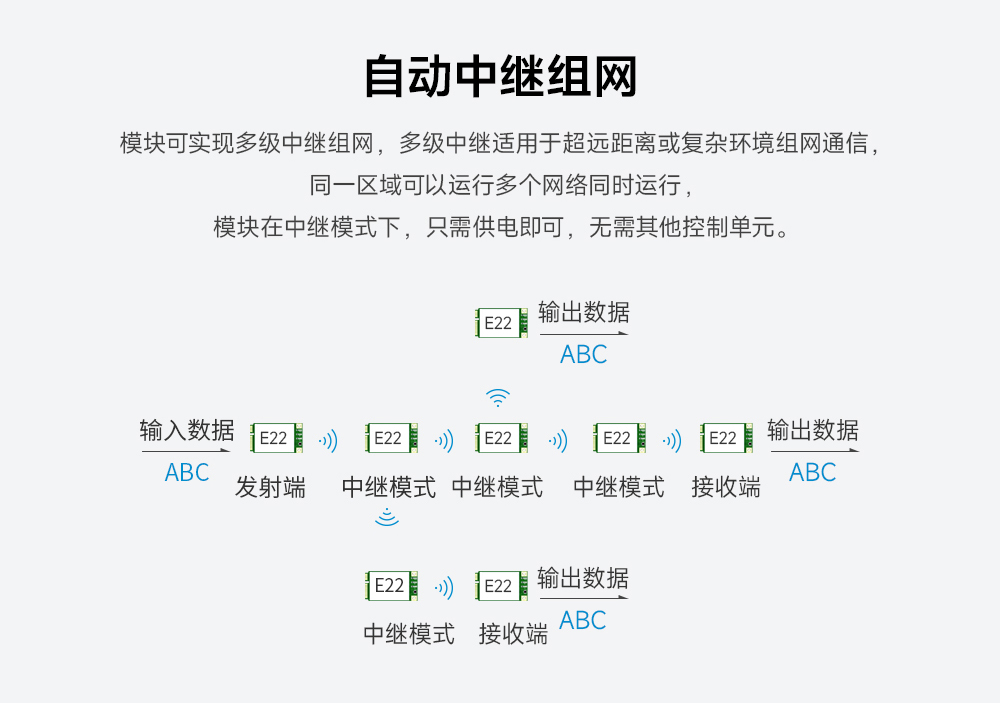

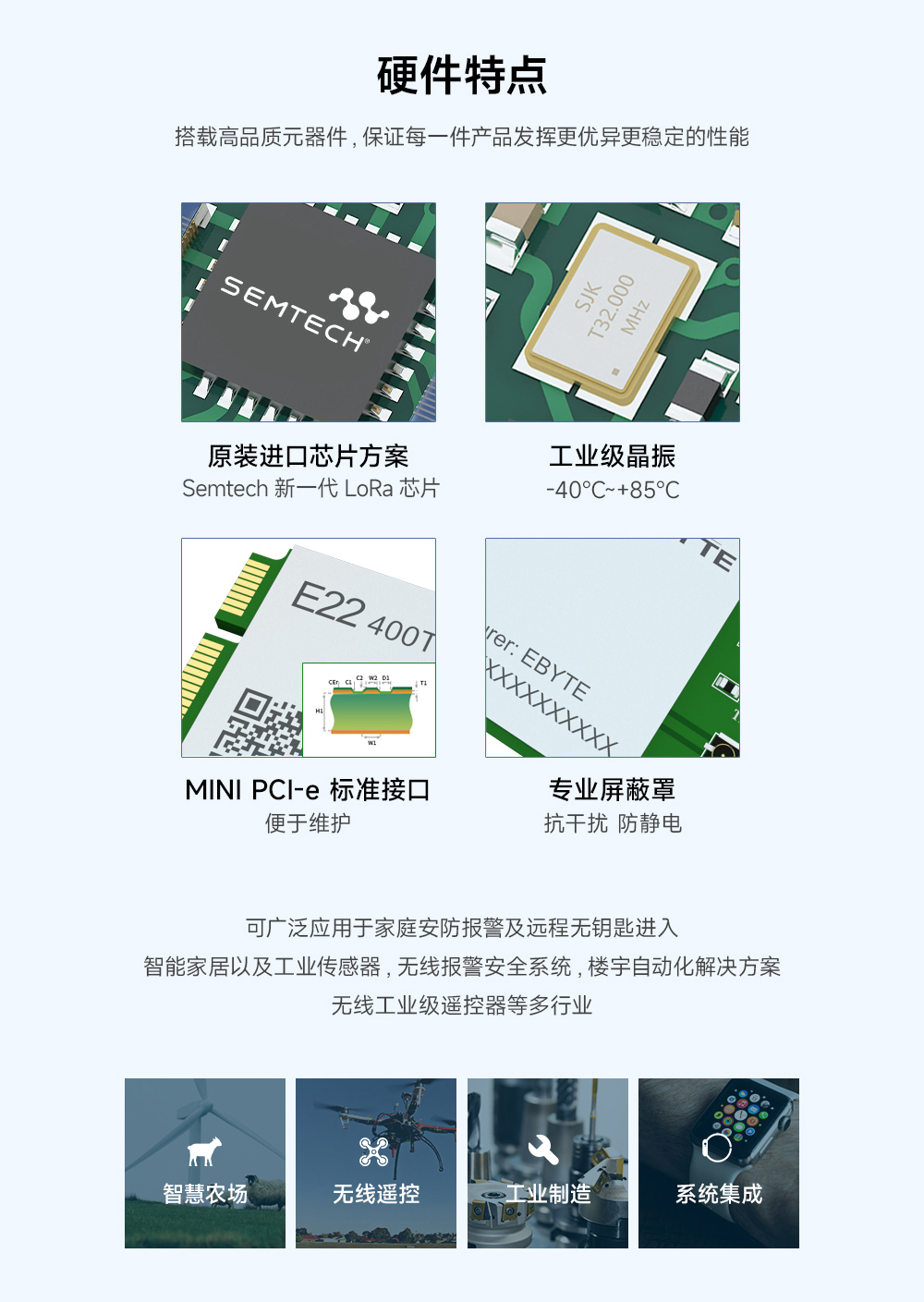

| 實測距離 | 10km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 硬件參數 | 參數值 | 備注 |

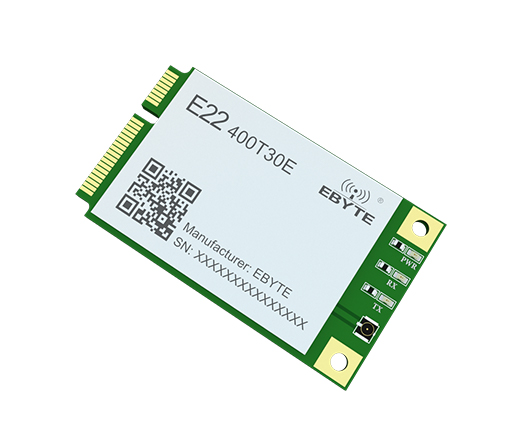

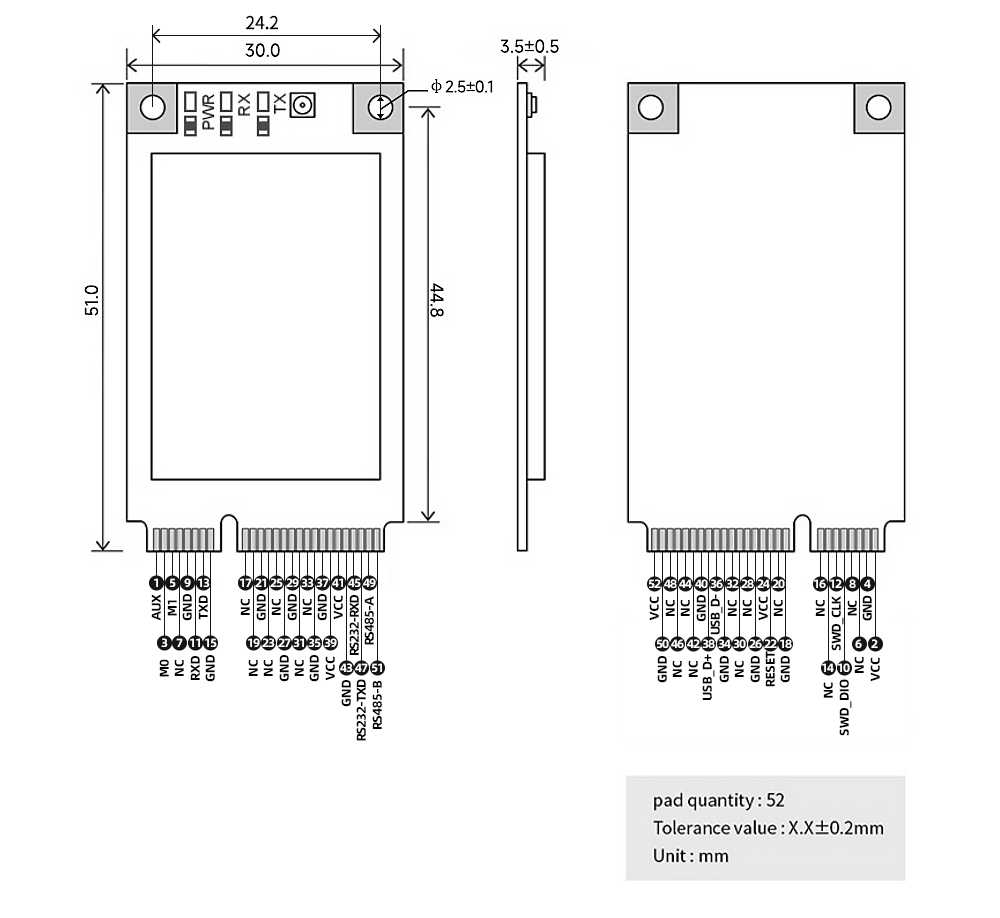

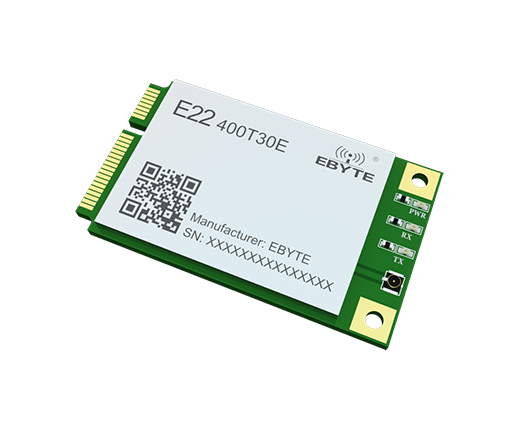

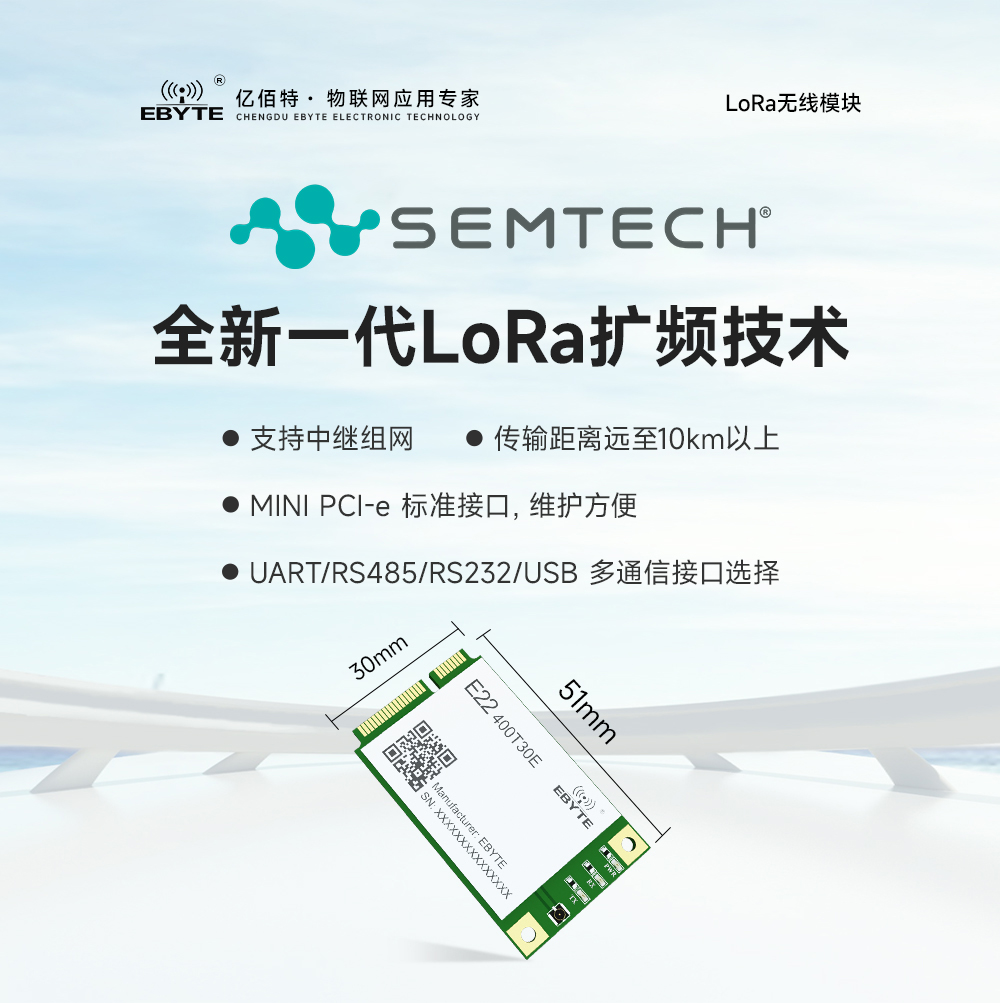

| 尺寸大小 | 30 * 51 mm | |
| 天線形式 | 1 代 IPEX | 等效阻抗約 50Ω |

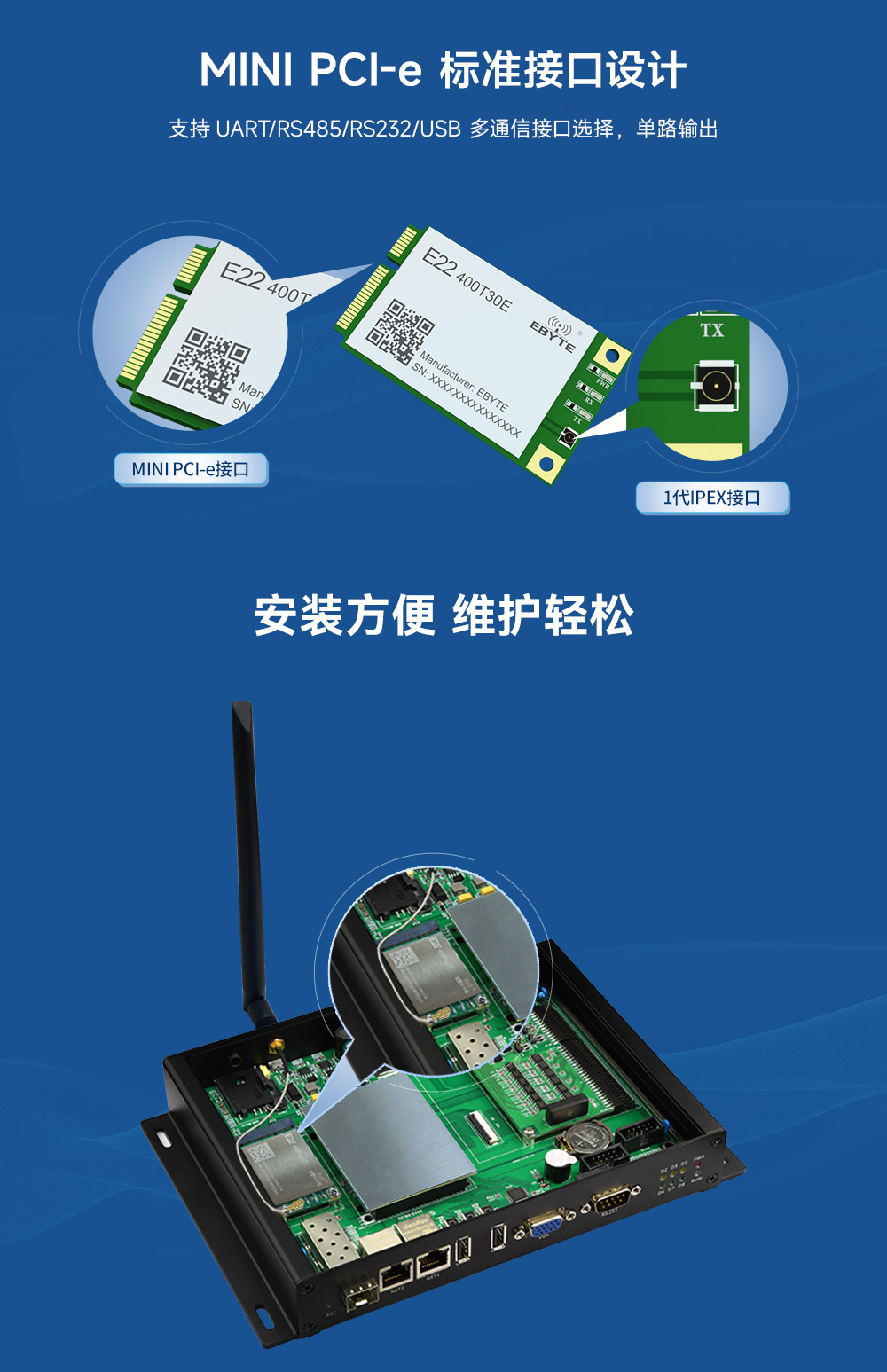

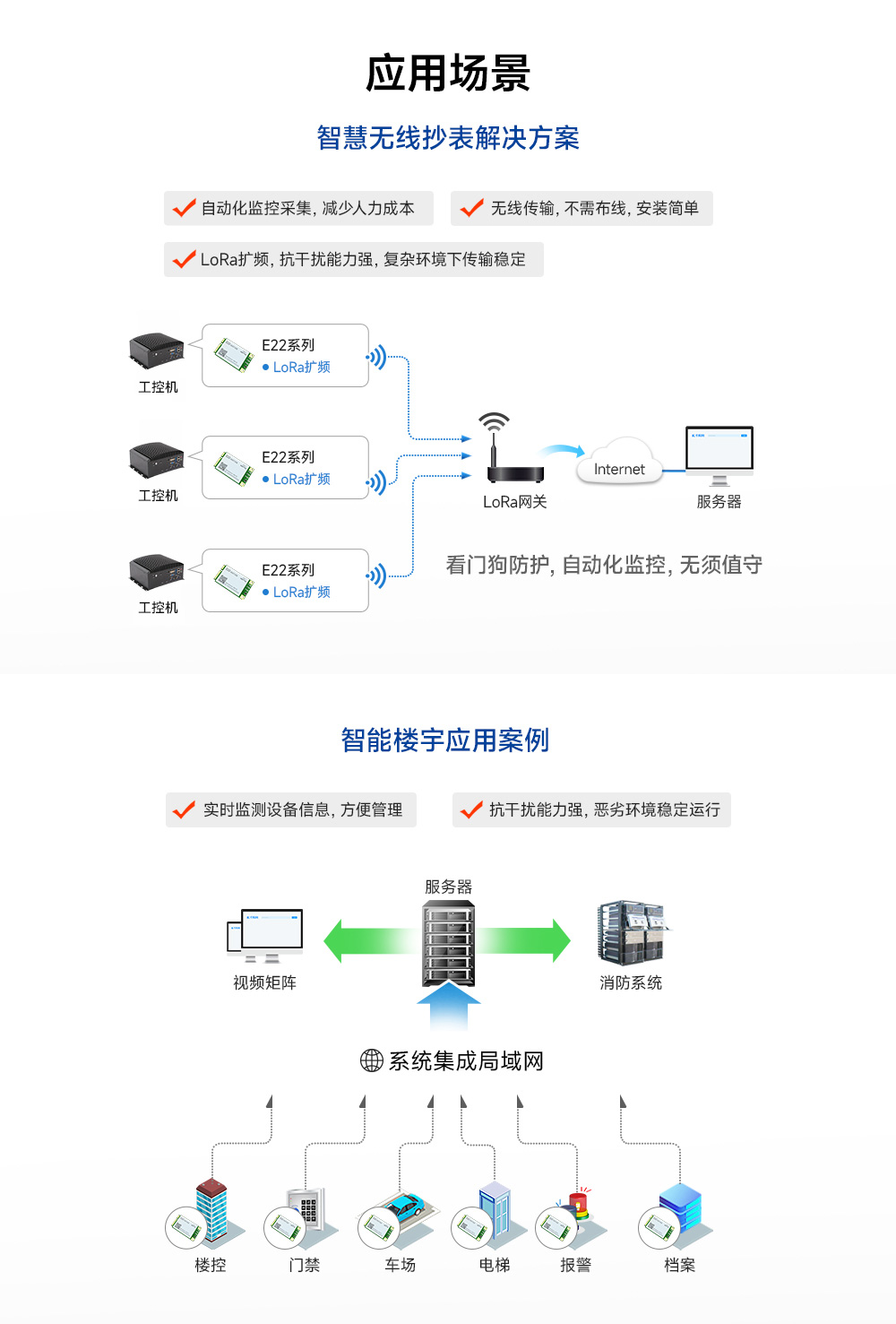

| 通信接口 | UART/RS485/RS232/USB | 單路輸出 |
| 封裝方式 | 直插式 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 3.2 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 建議加電平轉換 |
| 發射電流 | - | 650 | - | mA | 瞬時功耗 |
| 接收電流 | - | 17 | - | mA | |
| 休眠電流 | - | 1.5 | - | mA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 2 | VCC | 輸入 | 電源輸入 5.0V |
| 3 | M0 | 輸入(極弱上 拉) | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 4 | GND | - | 電源參考地 |
| 5 | M1 | 輸入(極弱上 拉) | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | GND | - | 電源參考地 |
| 10 | SWD_DIO | 輸入輸出 | 程序下載數據接口(SWD 燒錄前需要對模塊進行復位操作或者全片擦除) |
| 11 | RXD | 輸入 | TTL 串口輸入，連接外部 TXD 輸出引腳 |
| 12 | SWD_CLK | 輸入/輸出 | 程序下載時鐘接口(SWD 燒錄前需要對模塊進行復位操作或者全片擦除) |
| 13 | TXD | 輸出 | TTL 串口輸出，連接外部 RXD 輸入引腳 |
| 14 | NC | - | NC引腳，此引腳需懸空（以備后續擴展使用） |
| 15 | GND | - | 電源參考地 |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | GND | - | 電源參考地 |
| 19 | NC | - | - |
| 20 | NC | - | 電源參考地 |
| 21 | GND | - | 電源參考地 |
| 22 | RESET | 輸入 | 輸入低電平模塊進入硬件復位狀態，輸入高電平模塊恢復正常工作狀態，該功能用于緊急情況下復位操作 |
| 23 | NC | - | - |
| 24 | VCC | 輸入 | 電源輸入 5.0V |
| 25 | NC | - | - |
| 26 | GND | - | 電源參考地 |
| 27 | GND | - | 電源參考地 |
| 28 | NC | - | - |
| 29 | GND | - | 電源參考地 |
| 30 | NC | - | - |
| 31 | NC | - | - |
| 32 | NC | - | - |
| 33 | NC | - | - |
| 34 | GND | - | 電源參考地 |
| 35 | GND | - | 電源參考地 |
| 36 | USB_D- | 輸入輸出 | 外接其他 USB 設備的 D |
| 37 | GND | - | 電源參考地 |
| 38 | USB_D+ | 輸入輸出 | 外接其他 USB 設備的 D+ |
| 39 | VCC | 輸入 | 電源輸入 5.0V |
| 40 | GND | - | 電源參考地 |
| 41 | VCC | 輸入 | 電源輸入 5.0V |
| 42 | NC | - | - |
| 43 | GND | - | 電源參考地 |
| 44 | NC | - | - |
| 45 | RS232_RXD | 輸入 | 外接其他 RS232 設備的 TXD |
| 46 | NC | - | - |
| 47 | RS232_TXD | 輸出 | 外接其他 RS232 設備的 RXD |
| 48 | NC | - | - |
| 49 | RS485_A | 輸入輸出 | 外接其他 RS485 設備的 A 端 |
| 50 | GND | - | 電源參考地 |
| 51 | RS485_B | 輸入輸出 | 外接其他 RS485 設的 B 端 |
| 52 | VCC | 輸入 | 電源輸入 5.0V |
