芯片方案：SX1262
通信距離：16km
產品尺寸：24*38.5mm
產品重量：5.1±0.1g

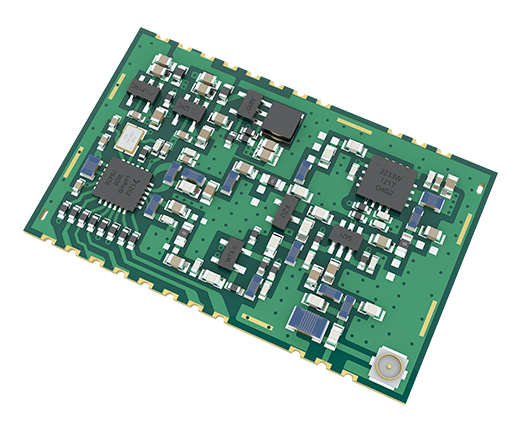

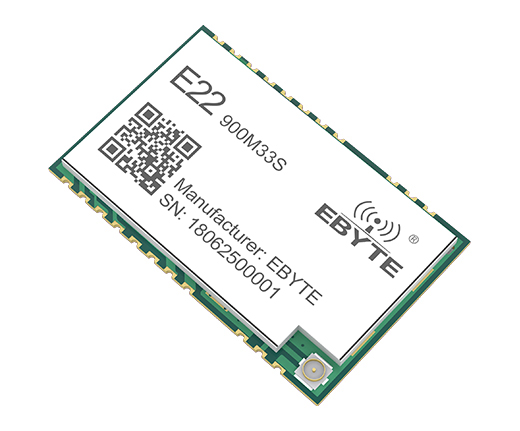

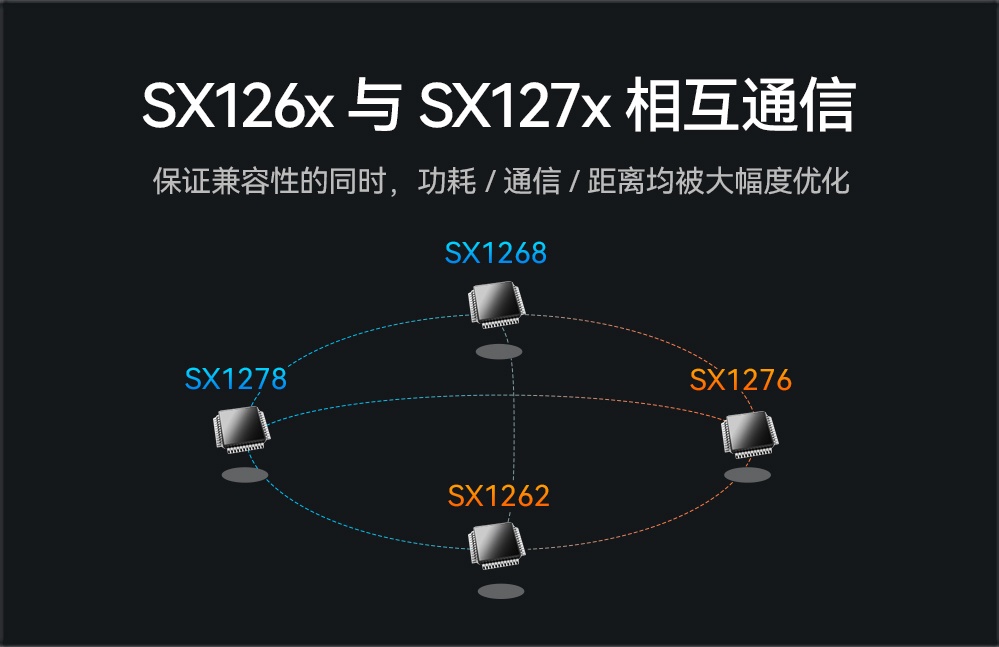

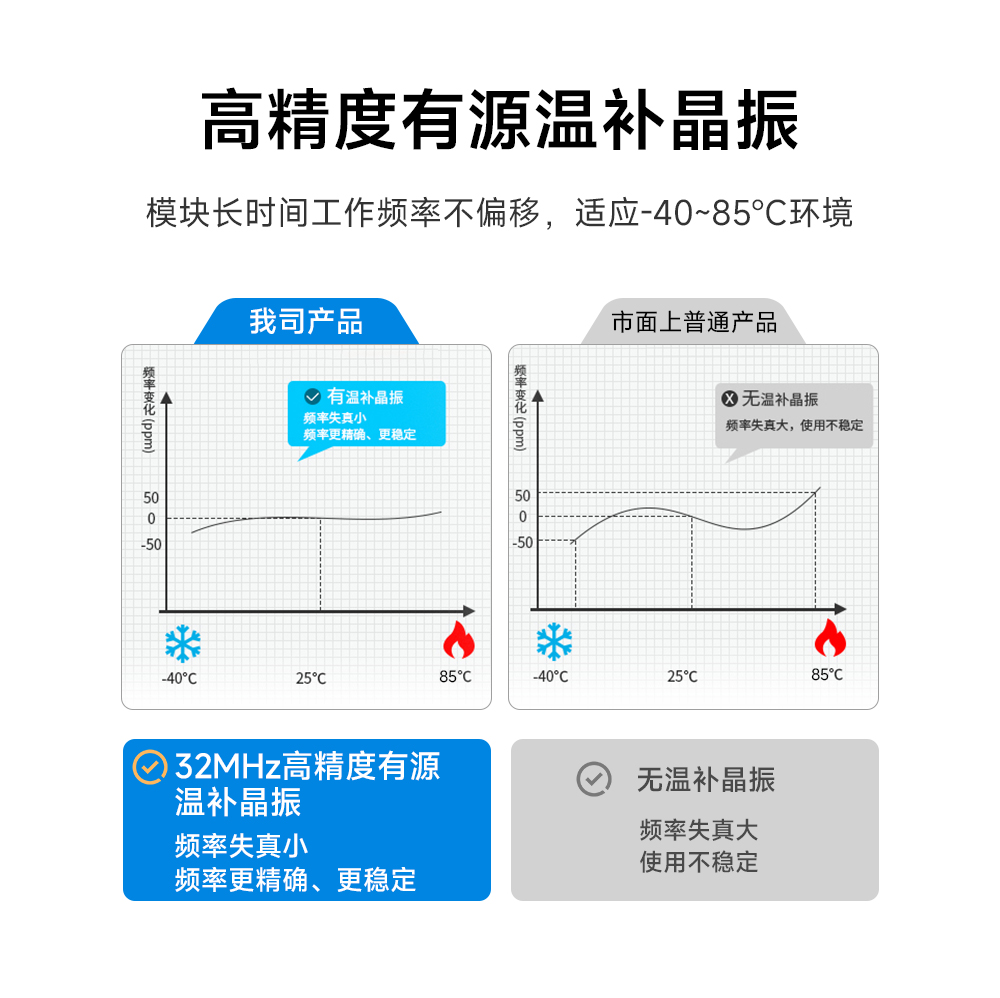

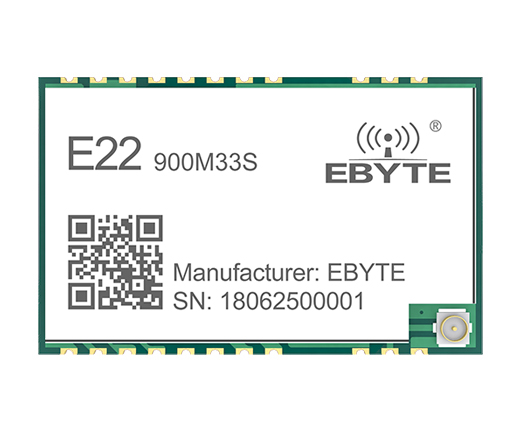

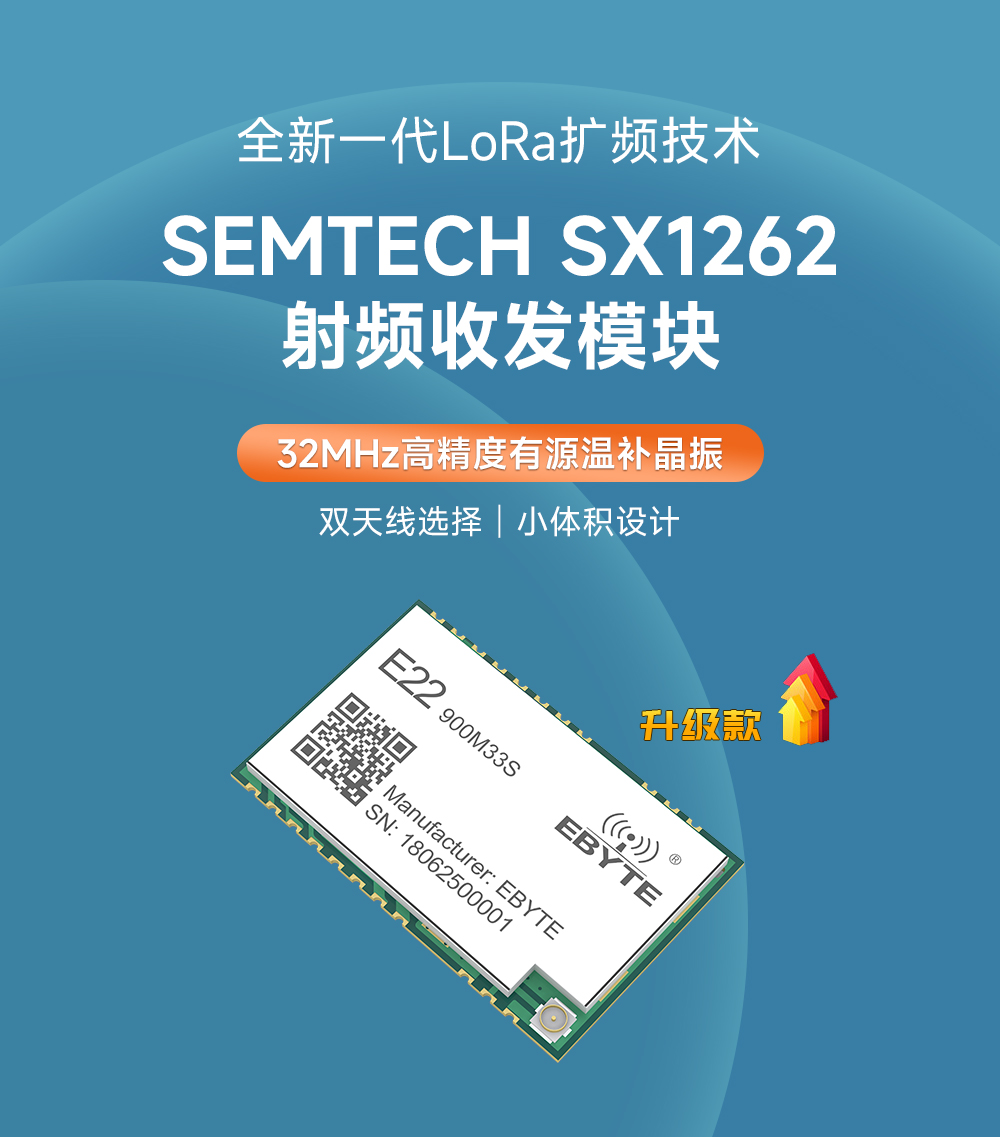

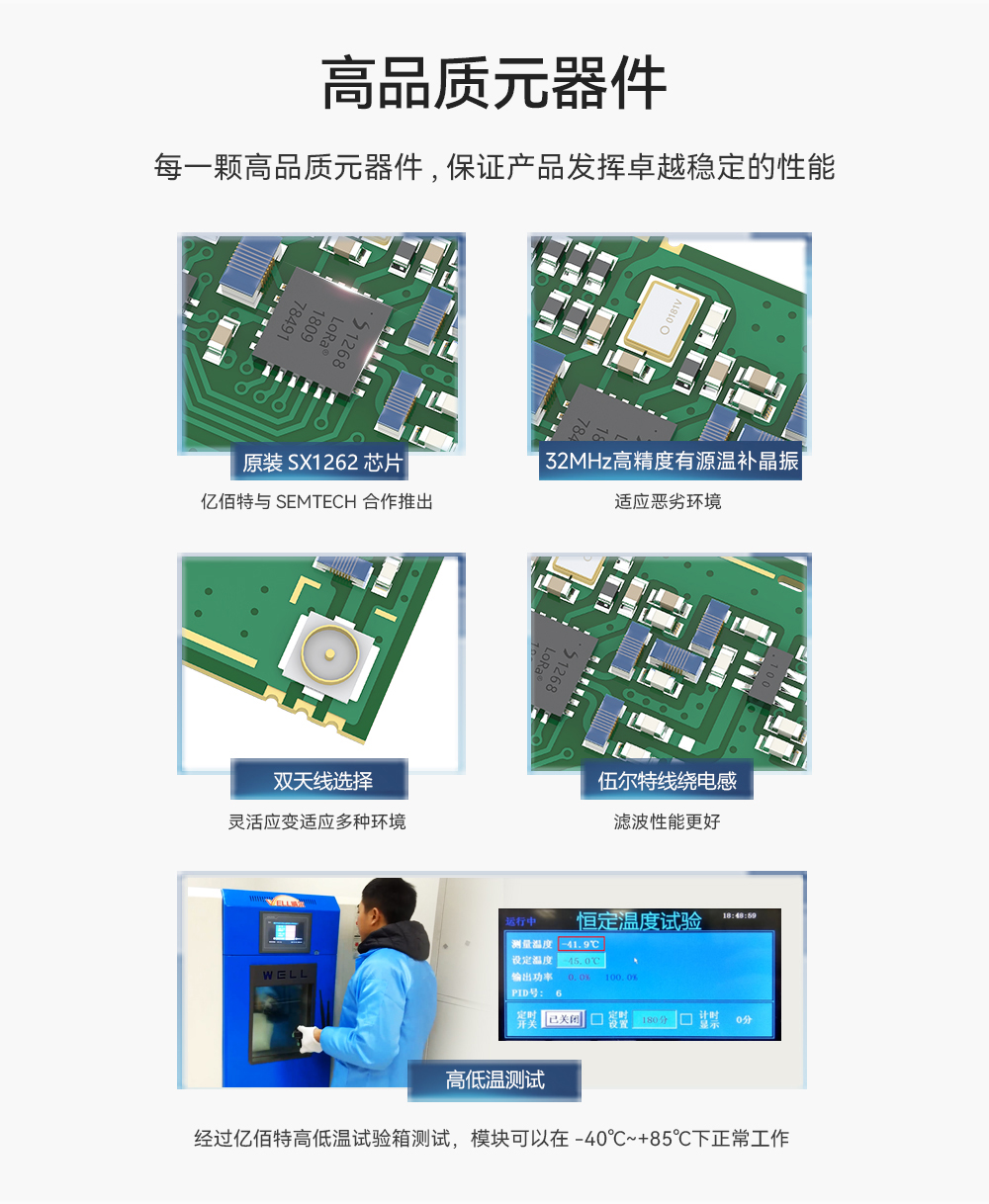

產品簡介：E22-900M33S是基于美國Semtech生產的全新一代LoRa射頻芯片SX1262為核心自主研發的最大功率為2W并適用于868/915MHz貼片式LoRa無線模塊, 使用工業級高精度32MHz晶振。與上一代LoRa收發器相比，抗干擾性能與通信距離得到了提升，進一步拉開了與 FSK、GFSK調制方式的產品的差距。該產品可覆蓋850～930MHz超寬適用頻率范圍并向下兼容 SX1278、SX1276。由于該模塊是純射頻收發模塊，需要使用MCU驅動或使用專用的SPI調試工具。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 3.3 | 5.5 | 超過 5.5V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | 85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓（V） | 3.3 | 5 | 5.5 | ≥5.0V 可保證輸出功率 | |
| 通信電平（V） | 3.3 | 使用 5V TTL 有風險燒毀 | |||
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz） | 850 | 868/915 | 930 | 支持 ISM 頻段 | |
| 功 耗 | 發射電流（mA） | 1200 | ±100mA( 33dBm&5V ) | ||
| 接收電流（mA） | 15 | ||||
| 休眠電流（uA） | 2 | 軟件關斷 | |||
| 最大發射功率（dBm） | 32.5 | 33 | 33.5 | 射頻芯片輸出功率不能大于 9dBm | |
| 接收靈敏度（dBm） | -134 | -135 | -136 | LoRa SF9 | |
| 主要參數 | 描述 | 備注 |

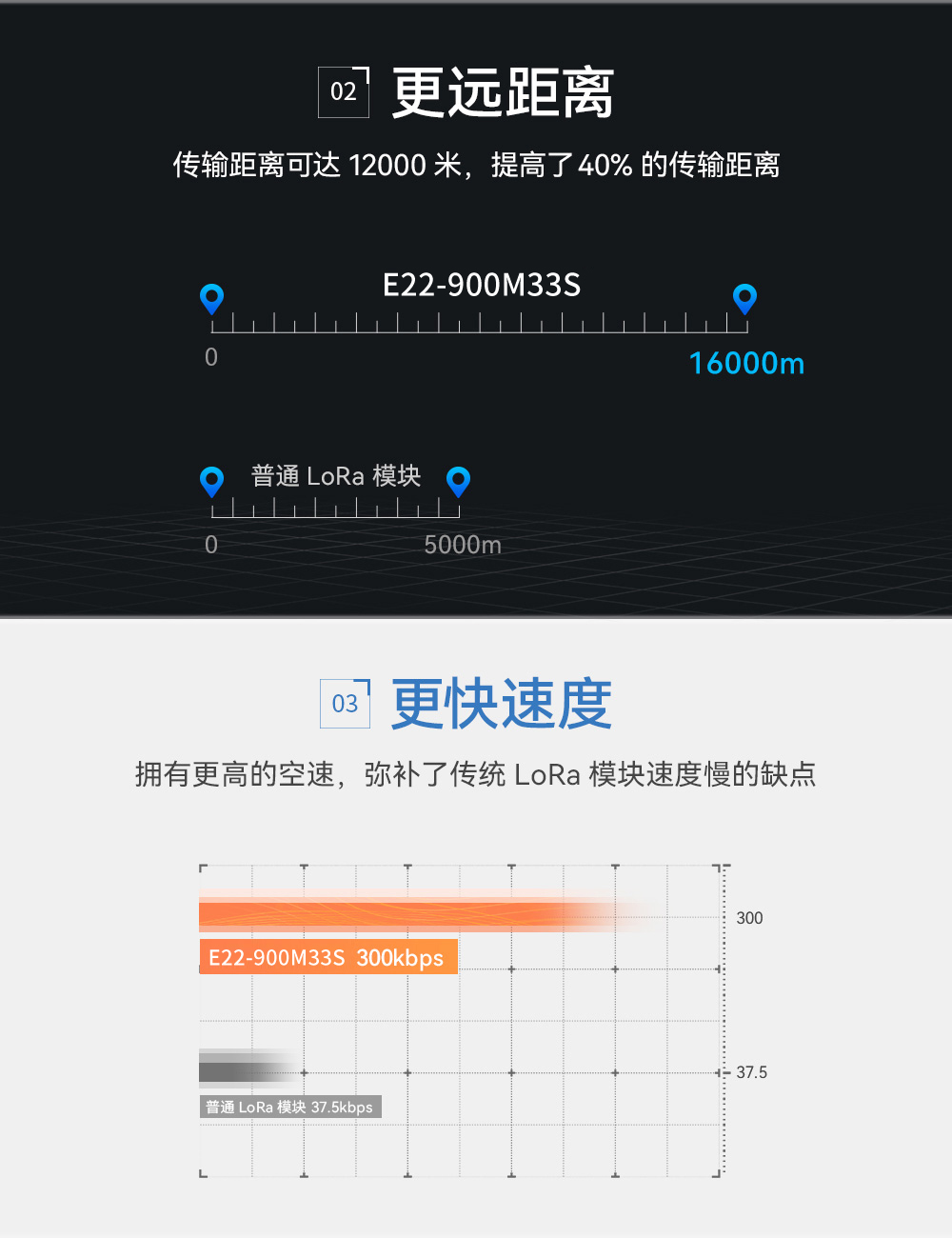

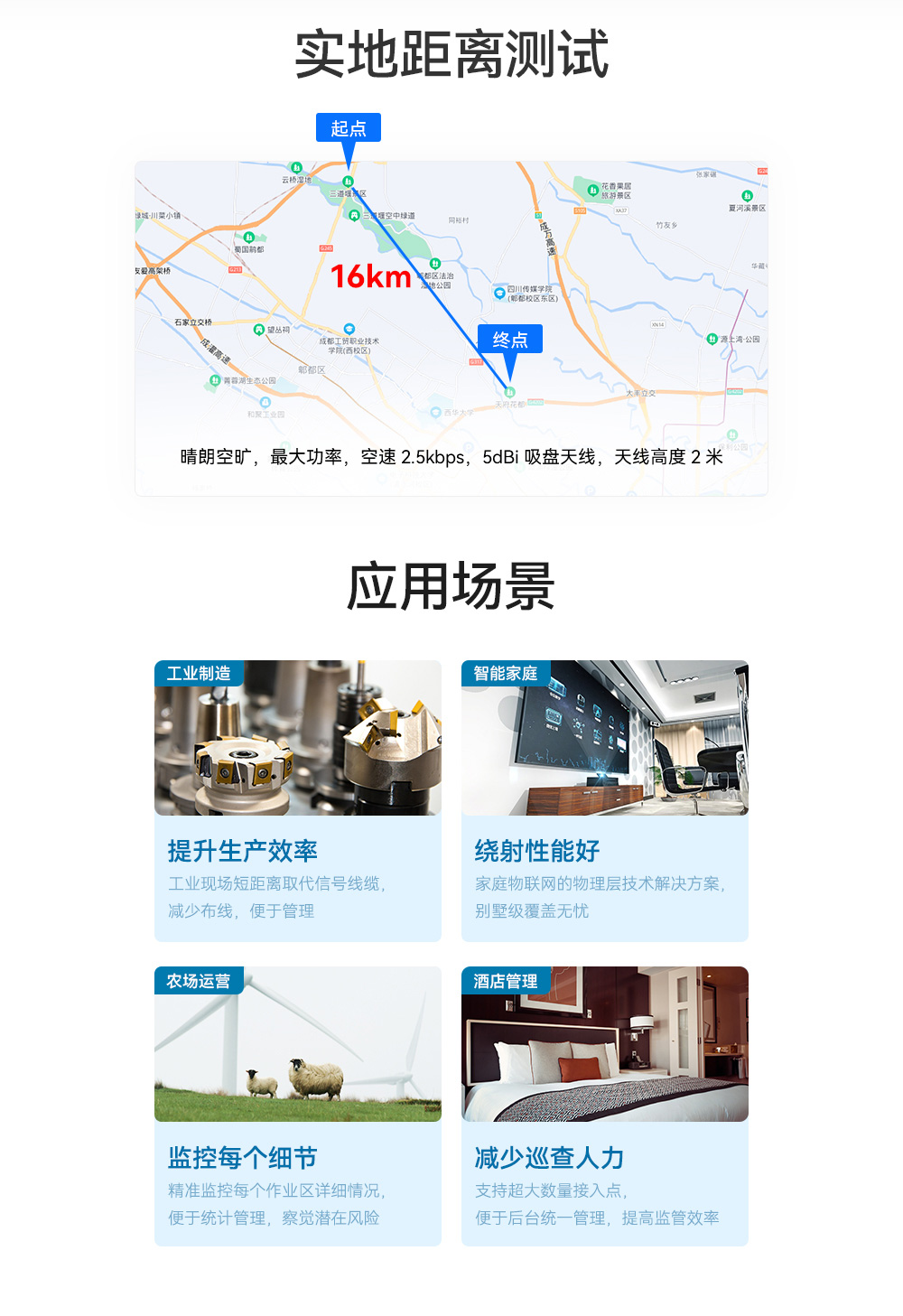

| 參考距離 | 16km | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 0.3kbps |
| FIFO | 256Byte | 單次發送最大長度 |
| 晶振頻率 | 32MHz | |
| 調制方式 | LoRa(推薦) | - |
| 封裝方式 | 貼片式 | |
| 接口方式 | 2.54mm | 郵票孔 |
| 通信接口 | SPI | 0～10Mbps |

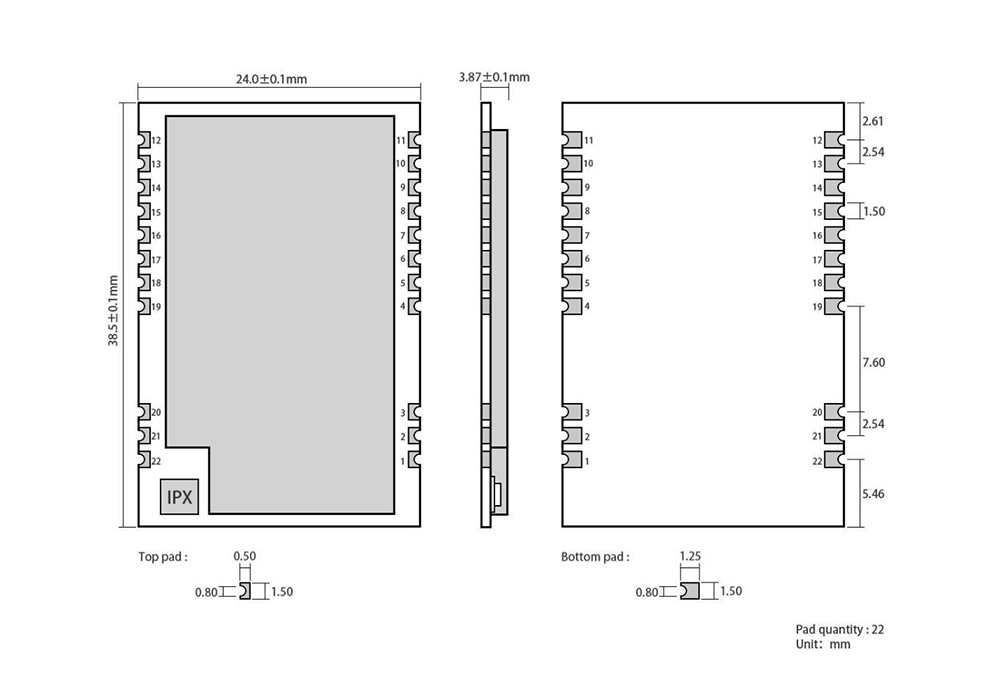

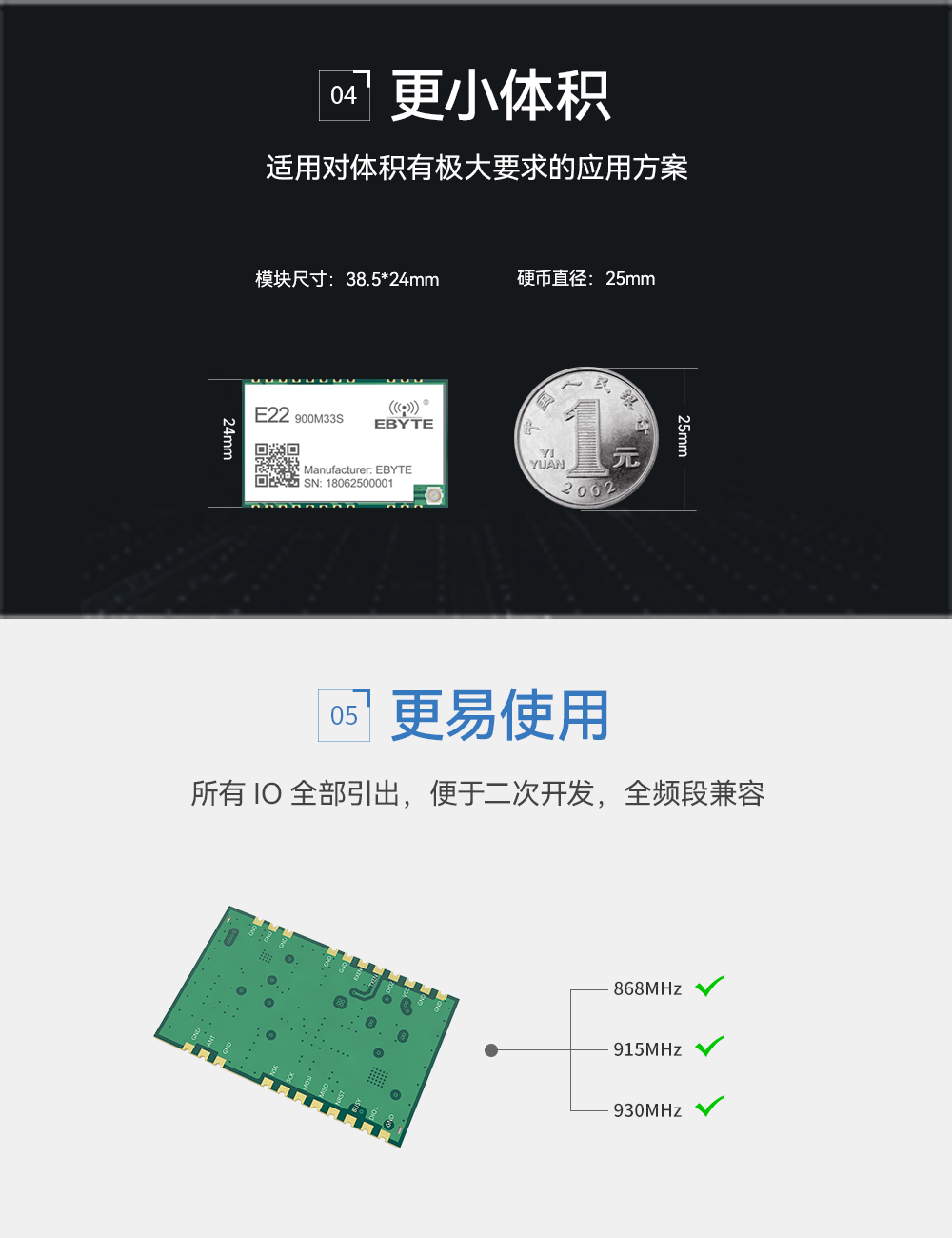

| 外形尺寸 | 38.5*24mm | |
| 天線接口 | 郵票孔/IPEX | 等效阻抗約 50Ω |
| 重量 | 5.1g | ±0.1g |

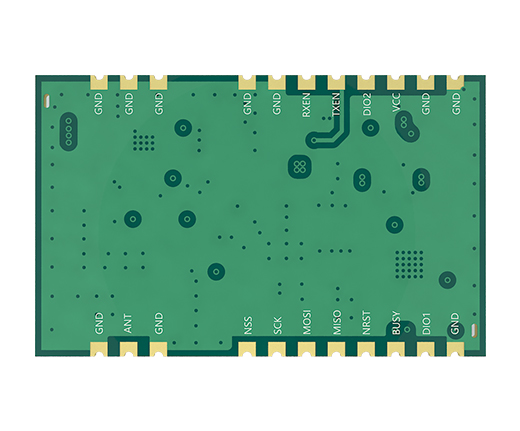

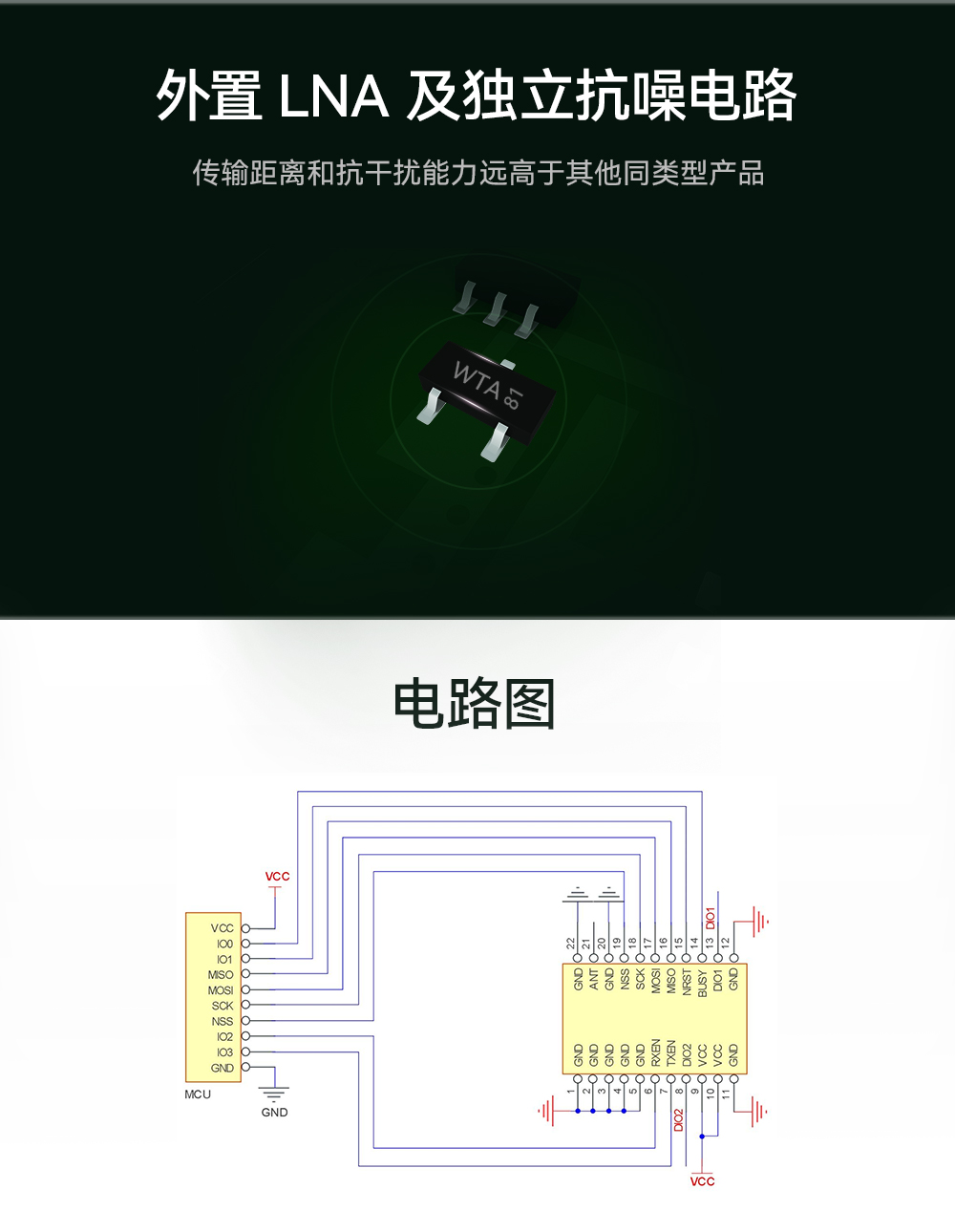

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見SX1262 手冊） |
| 9 | VCC | - | 供電電源，范圍3.3V~5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍3.3V~5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見SX1262 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見SX1262 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI數據輸入引腳 |
| 18 | SCK | 輸入 | SPI時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50歐姆特性阻抗） |
| 22 | GND | - | 地線，連接到電源參考地 |
