芯片方案：LoRa方案
工作頻率：220.125~236.125MHz
發射功率：22dBm
通信距離：5km
通信接口：UART
產品重量：2.3±0.1g

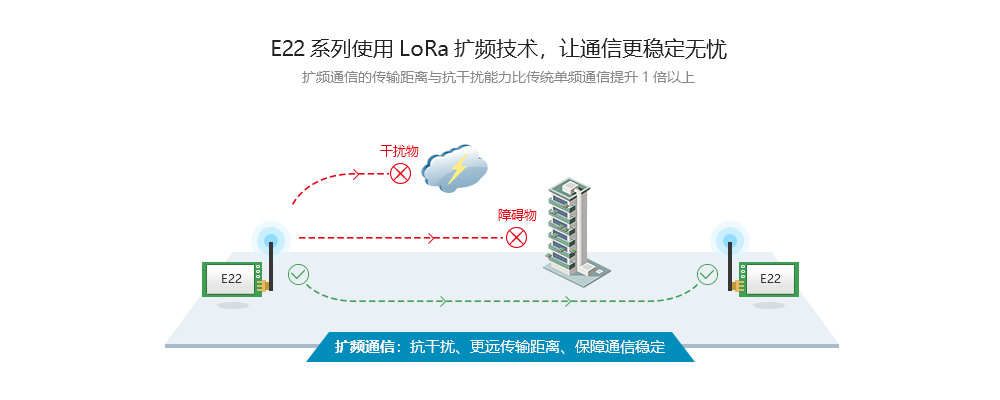

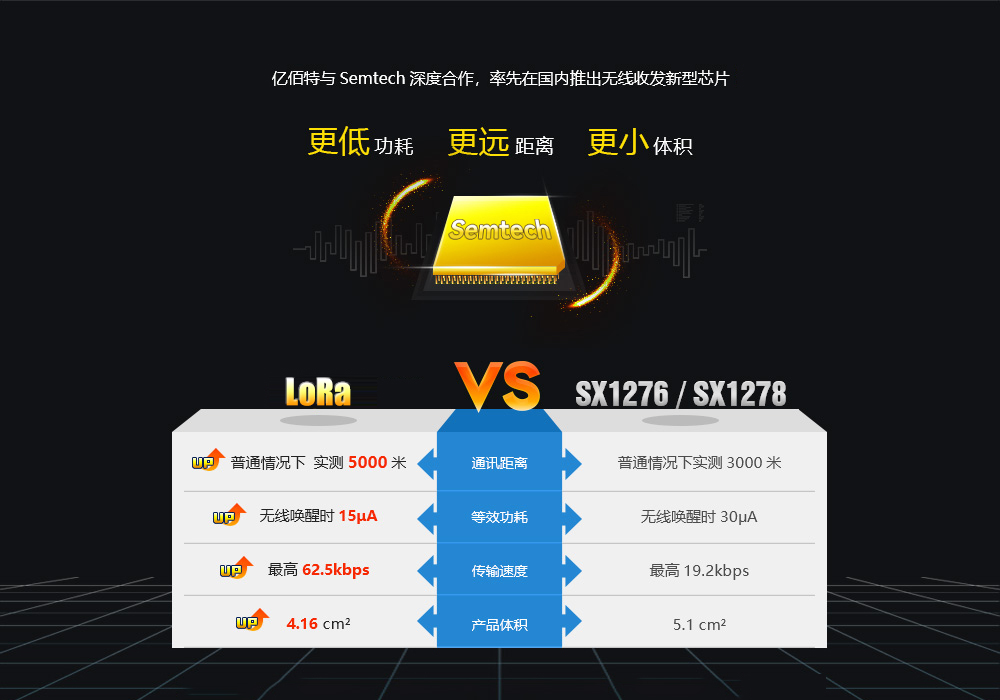

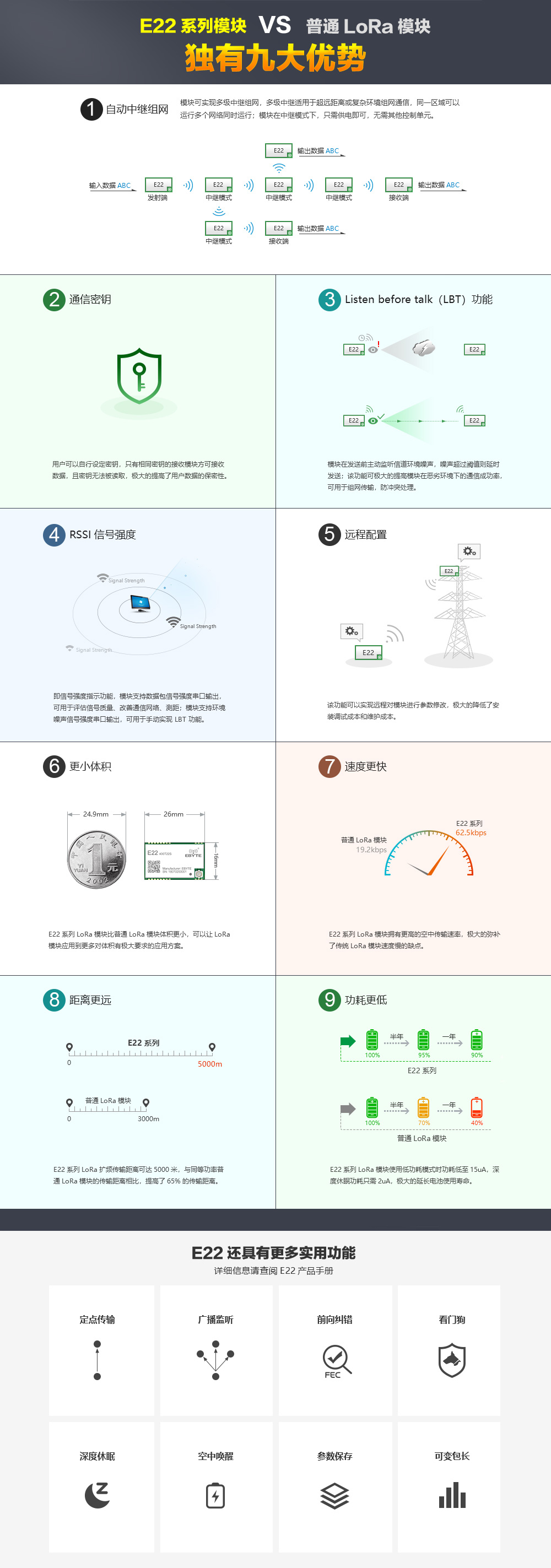

產品簡介：E22-230T22S是一款基于SEMTECH公司LoRa方案的無線串口模塊（UART），具有多種傳輸方式，工作在(220.125MHz~236.125MHz）頻段；采用全新一代LoRa擴頻技術，與SX1278相比，距離更遠，功耗更低，體積更?。恢С挚罩袉拘?、無線配置、載波監聽、中繼組網功能。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 220.125~236.125MHz | 默認230.125MHz，信道數65 |
| 發射功率 | 22 dBm | 最大功率（約160mW） |
| 接收靈敏度 | -138dbm | - |
| 空中速率 | 0.3k~15.6kbps | - |

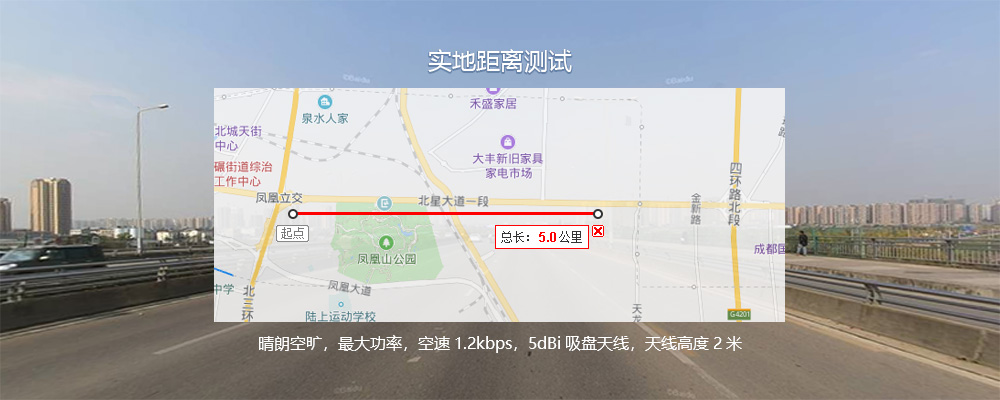

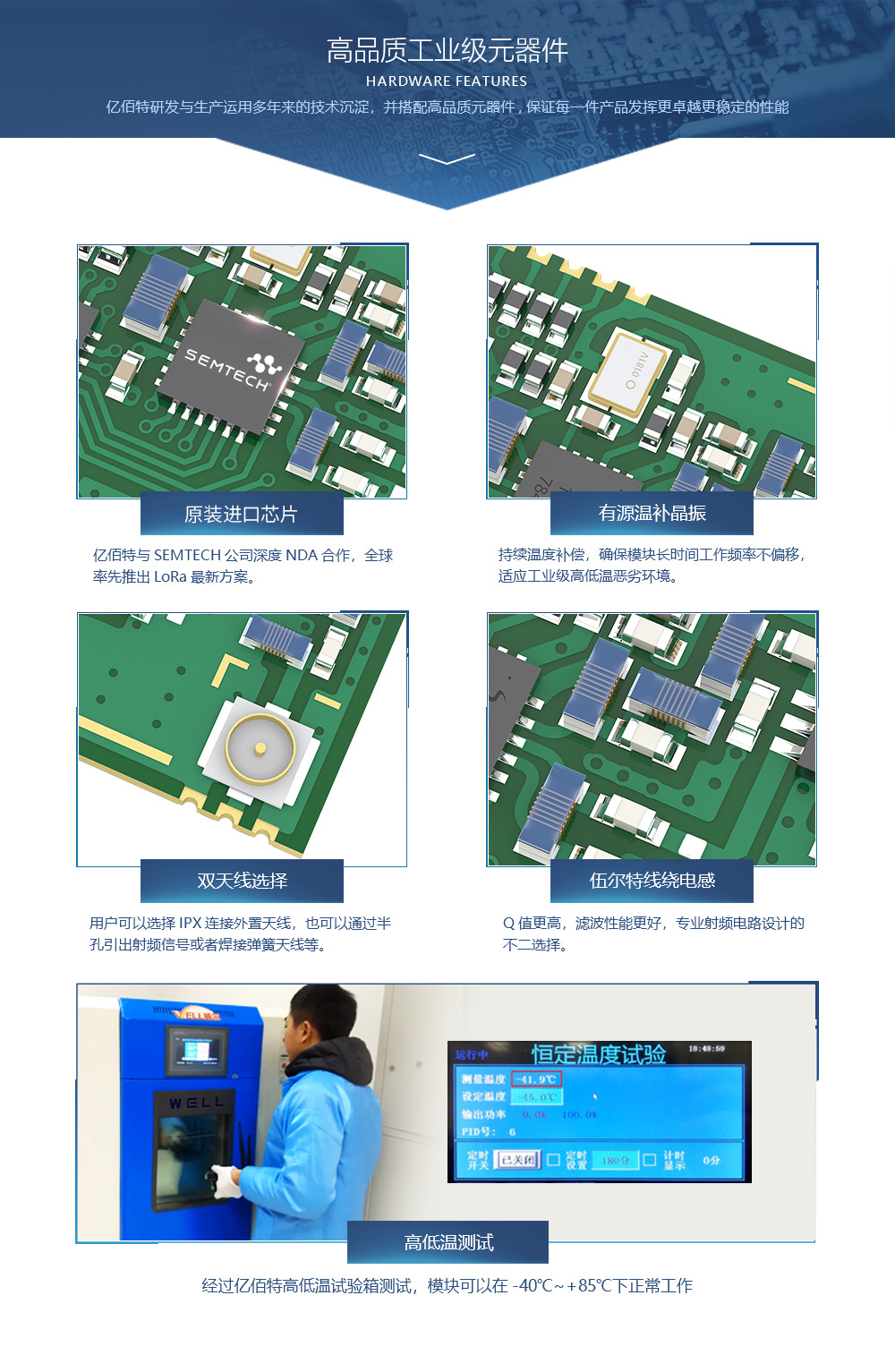

| 實測距離 | 5000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |

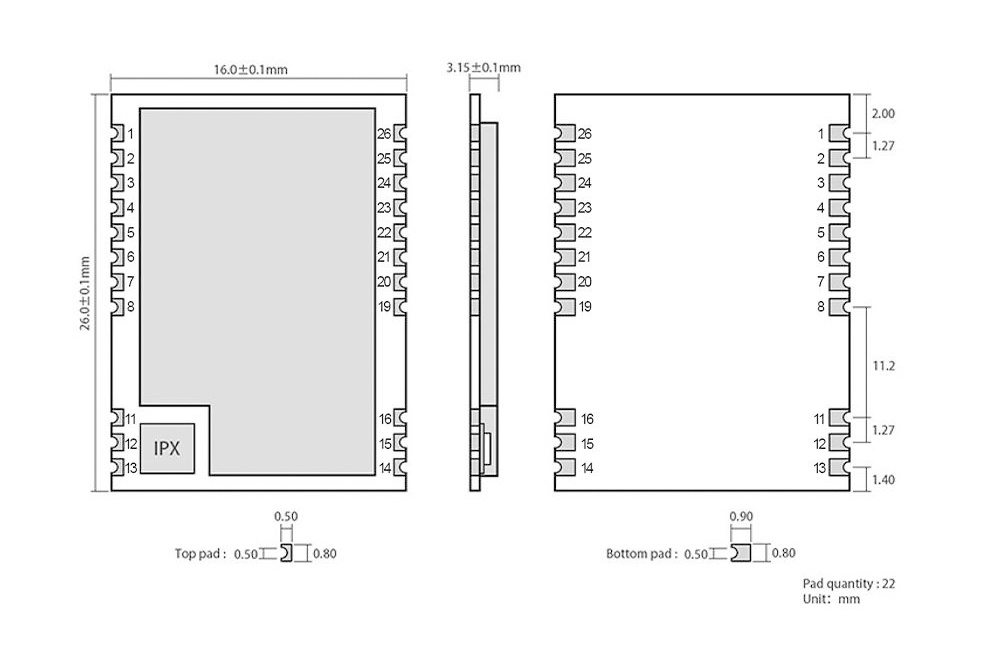

| 尺寸大小 | 16 * 26 mm | |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART | |
| 封裝方式 | 貼片式 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.7 | 5.0 | 5.5 | V | 大于等于3.3V可保證輸出功率 |
| 通信電平 | 3.0 | 3.3 | 5.2 | V | |
| 發射電流 | 97 | 107 | 119 | mA | 22dBm（160mW） |
| 接收電流 | 10 | 11 | 12 | mA | |
| 休眠電流 | 1.6 | 2.0 | 2.4 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

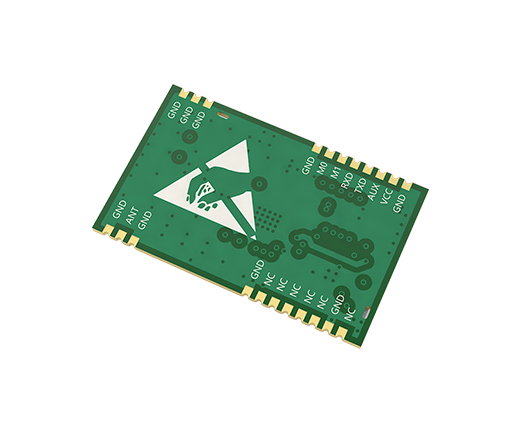

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | NC | 空腳 | |
| 2 | GND | - | 模塊地線 |
| 3 | NC | - | 空腳 |
| 4 | NC | - | 空腳 |
| 5 | NC | - | 空腳 |
| 6 | NC | - | 空腳 |
| 7 | NC | - | 空腳 |
| 8 | GND | - | 模塊地線 |
| 11 | GND | - | 模塊地線 |
| 12 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 13 | GND | - | 模塊地線 |
| 14 | GND | - | 模塊地線 |
| 15 | GND | - | 模塊地線 |
| 16 | GND | - | 模塊地線 |
| 19 | GND | - | 模塊地線 |

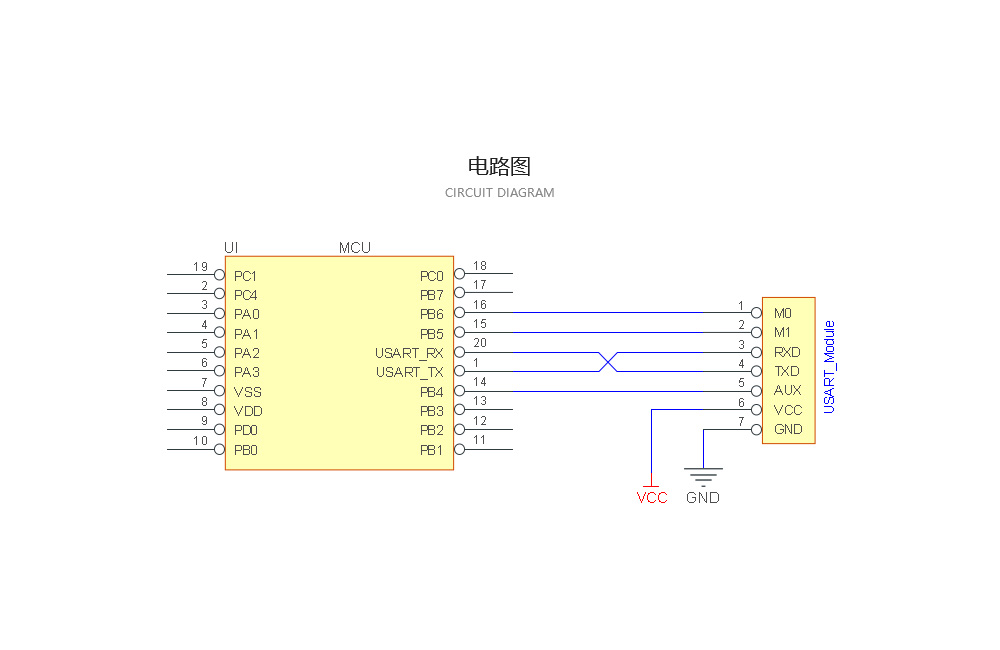

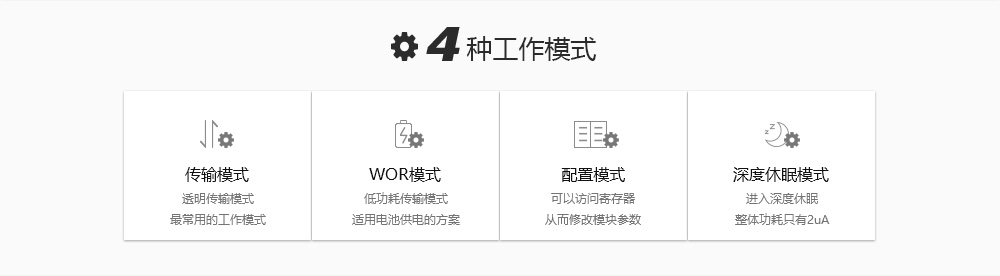

| 20 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 21 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 22 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 23 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 24 | AUX | 輸出 | 用于指示模塊工作狀態； 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空） |
| 25 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 26 | GND | - | 模塊地線 |
