芯片方案：SX1262
發射功率：22dBm
通信距離：6km
產品尺寸：10*10*2.5mm
產品重量：0.5g±0.02g

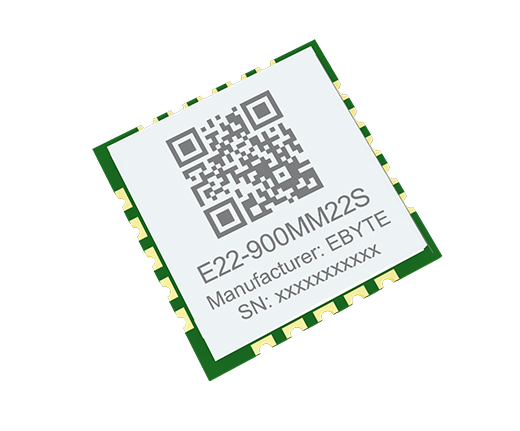

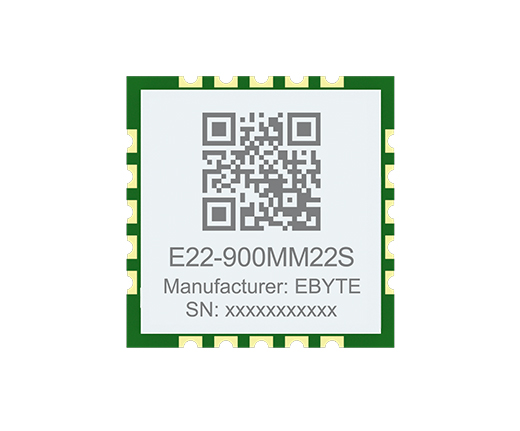

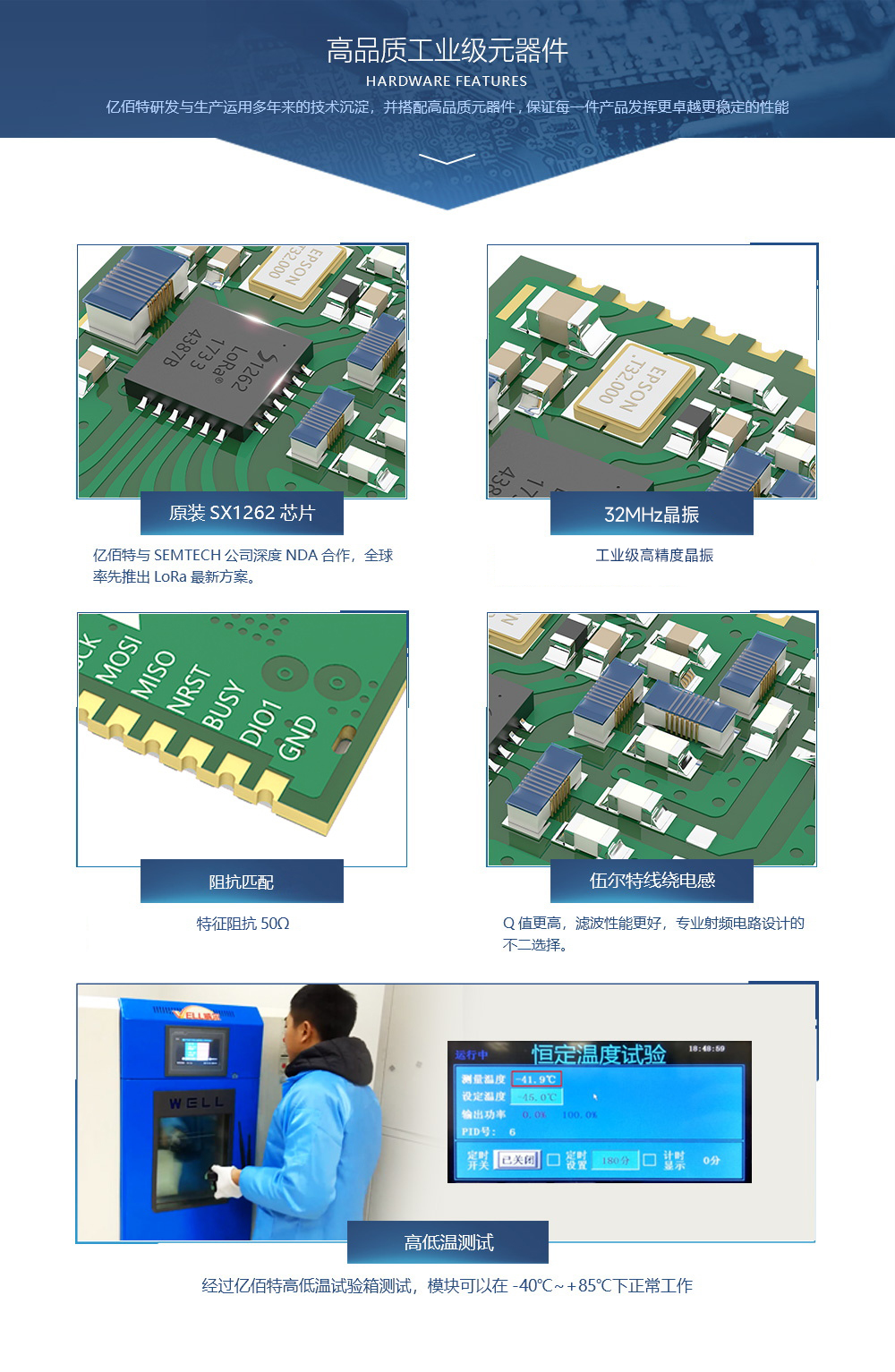

產品簡介：E22-900MM22S是基于美國Semtech生產的全新一代LoRaTM射頻芯片SX1262為核心自主研發的超小體積并適用于868MHz、915MHz貼片式LoRaTM無線模塊。由于其采用全新的LoRaTM調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（ V ） | 0 | 3.7 | 超過 3.7V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（ ℃ ） | -40 | 85 | - |
| 產品凈重 | 0.5g士0.02g | 產品凈重 | |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 1.8 | 3.3 | 3.7 | ≥3.3V 可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用5V TTL 有風險燒毀 | |
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 工作頻段（GHz） | 850 | 868/915 | 930 | 支持ISM頻段 | |
| 功 耗 | 發射電流(mA) | - | 100 | - | 瞬時功耗 |
| 接收電流（mA) | - | 10 | - | - | |
| 休眠電流（μA) | - | 180 | - | 軟件關斷 | |
| 最大發射功率（dBm） | 21.4 | 21.5 | 22.3 | - | |
| 接收靈敏度（dBm) | -144 | -146 | -147 | 空中速率為0.3kbps | |
| 空中速率 | 0.6k | - | 300k | 用戶編程控制 | |
| 0.018k | - | 62.5k | 用戶編程控制 | ||
| 主要參敷 | 描述 | 備注 |

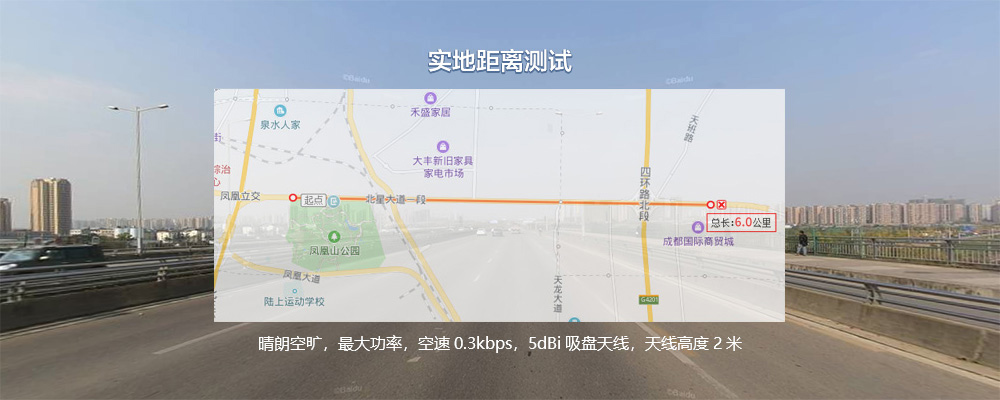

| 參考距離 | 6000m | 晴朗空曠環境，天線增益5dBi，天線高度2.5m，空中速率0.3kbps， |
| FIFO | 256 Byte | 單次發送最大長度 |
| 品振頻率 | 32 MHz | - |
| 調制方式 | LoRa(推薦) | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | 郵票孔 |
| 通信接口 | SPI | 0-10Mbps |

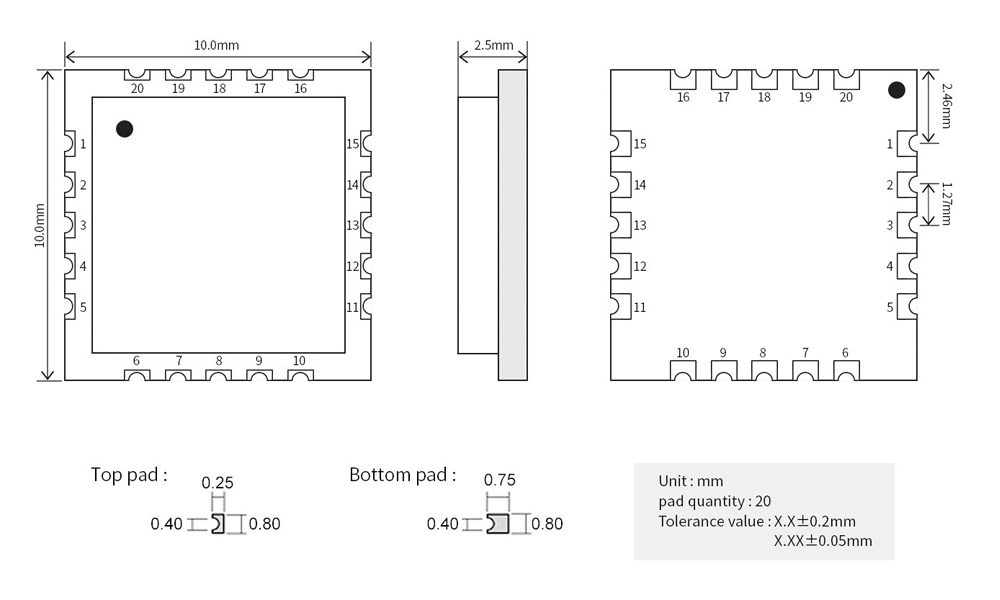

| 外形尺寸 | 10* 10*2.5 mm | - |
| 天線接口 | 郵票孔/IPEX | 等效阻抗約50歐姆 |

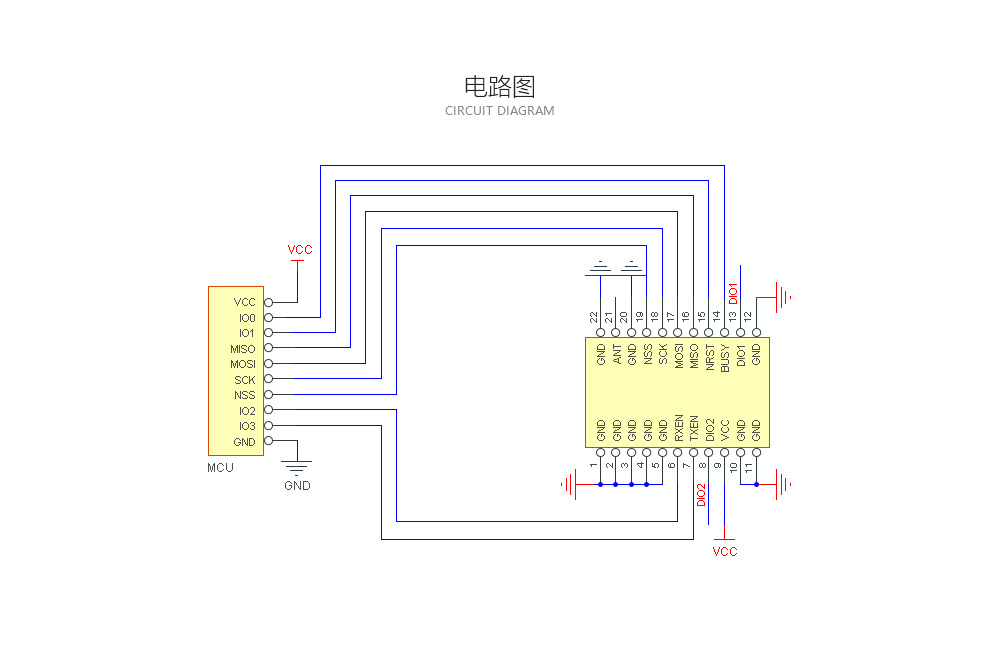

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | - | 供電電源，范圍1.8V~3.7V（建議外部增加陶瓷濾波電容） |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 4 | NC | - | - |
| 5 | NC | - | - |
| 6 | ANT | - | 射頻接口，郵票孔 |
| 7 | GND | - | 地線，連接到電源參考地 |
| 8 | NC | - | - |
| 9 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機I0或DIO2，高電平有效 |
| 10 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機I0，高電平有效 |
| 11 | BUSY | 輸出 | 用于狀態指示 |
| 12 | MIS0 | 輸出 | SPI數據輸出引腳 |
| 13 | M0SI | 輸入 | SPI數據輸入引腳 |
| 14 | NSS | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 15 | SCK | 輸入 | SPI時鐘輸入引腳 |
| 16 | GND | - | 地線，連接到電源參考地 |
| 17 | NC | - | - |
| 18 | DI03 | 輸入/輸出 | 可配置的通用I0口 |
| 19 | DIO2 | 輸入/輸出 | 可配置的通用I0口 |
| 20 | DI01 | 輸入/輸出 | 可配置的通用I0口 |
