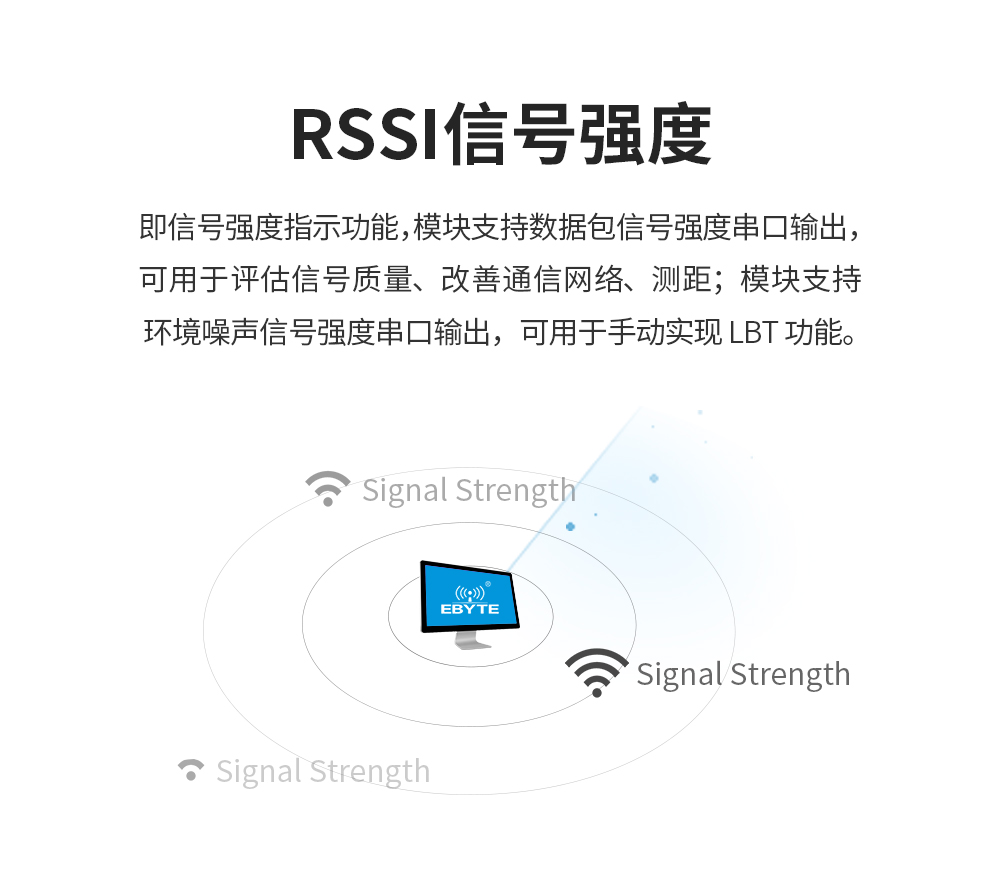

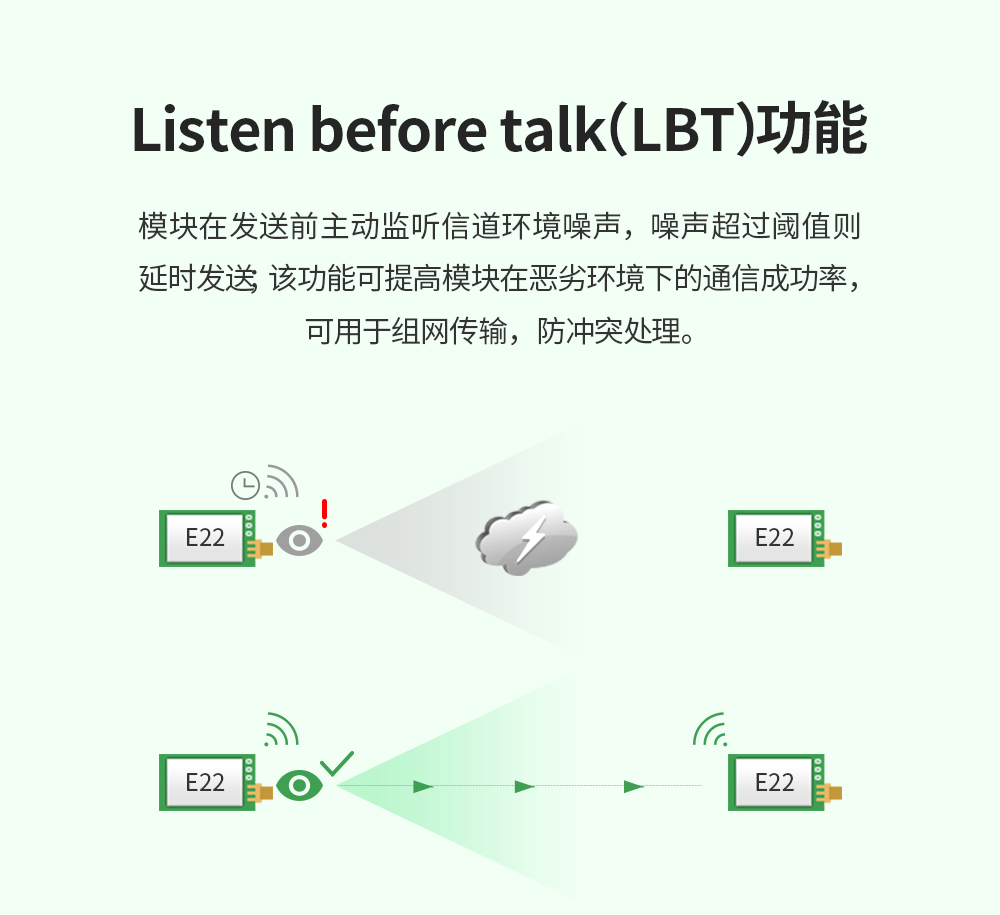

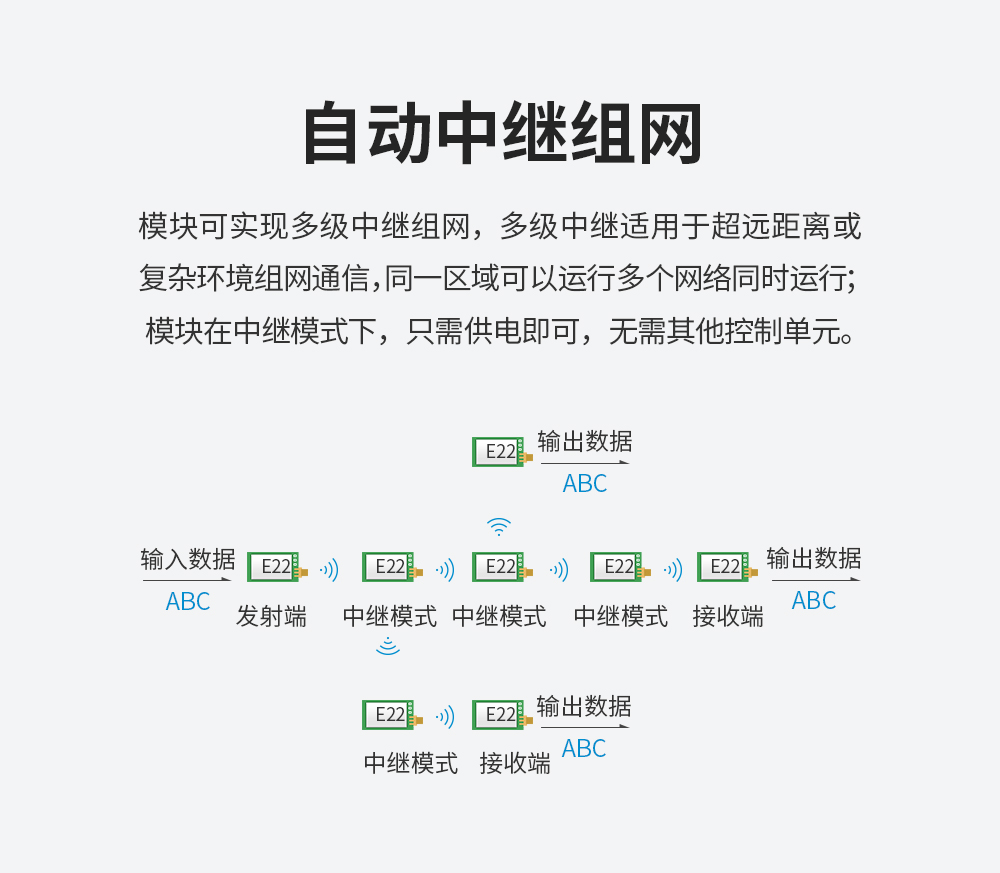

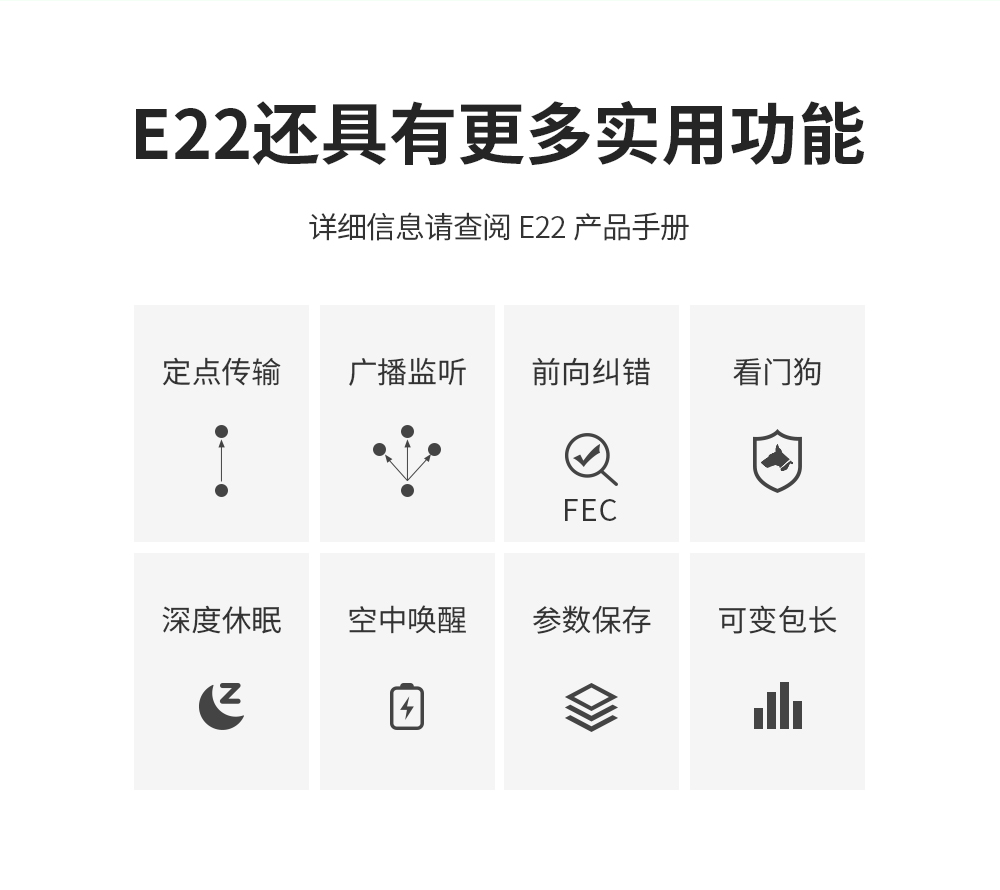

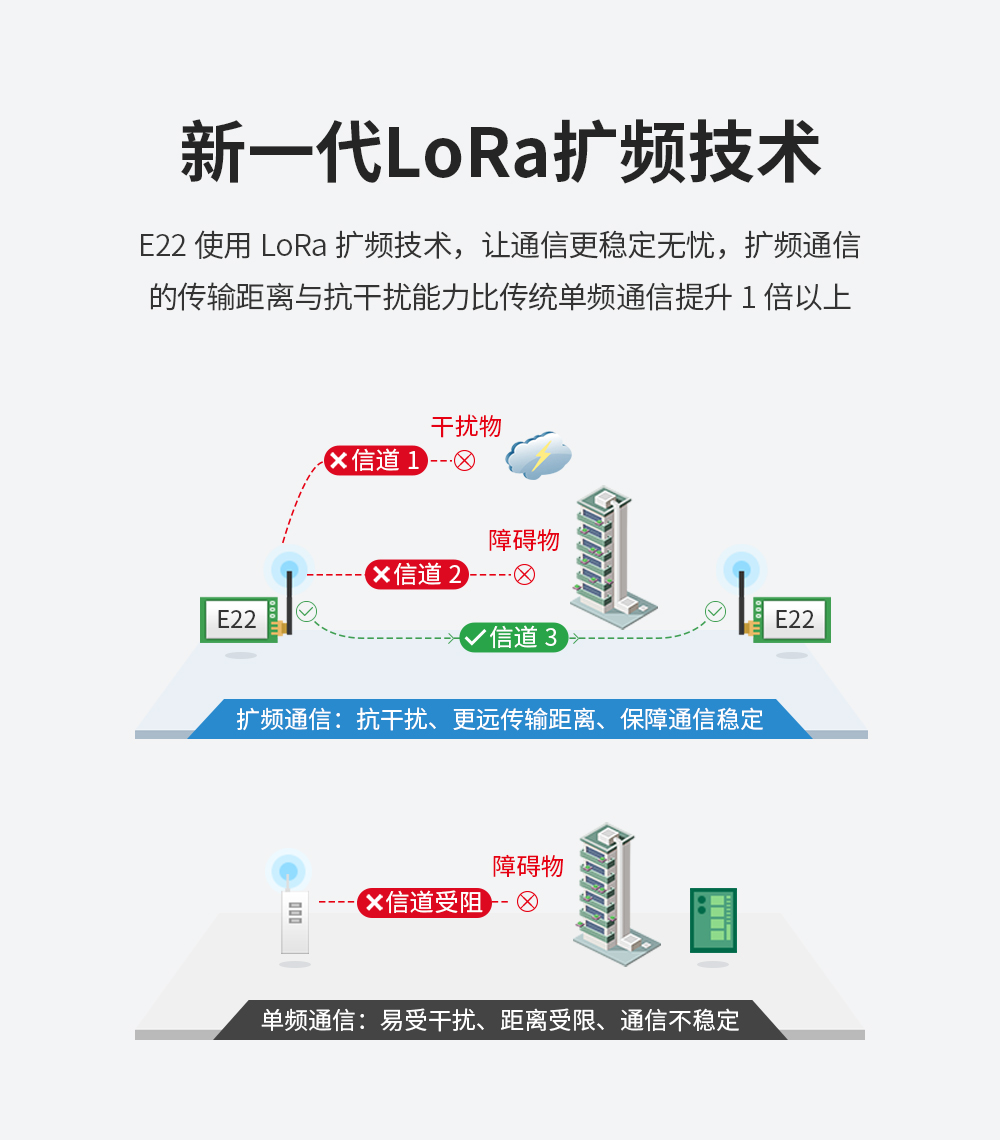

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 支持 ISM 頻段 |
| 發射功率 | 30dBm | - |
| 接收靈敏度 | -147dbm | - |

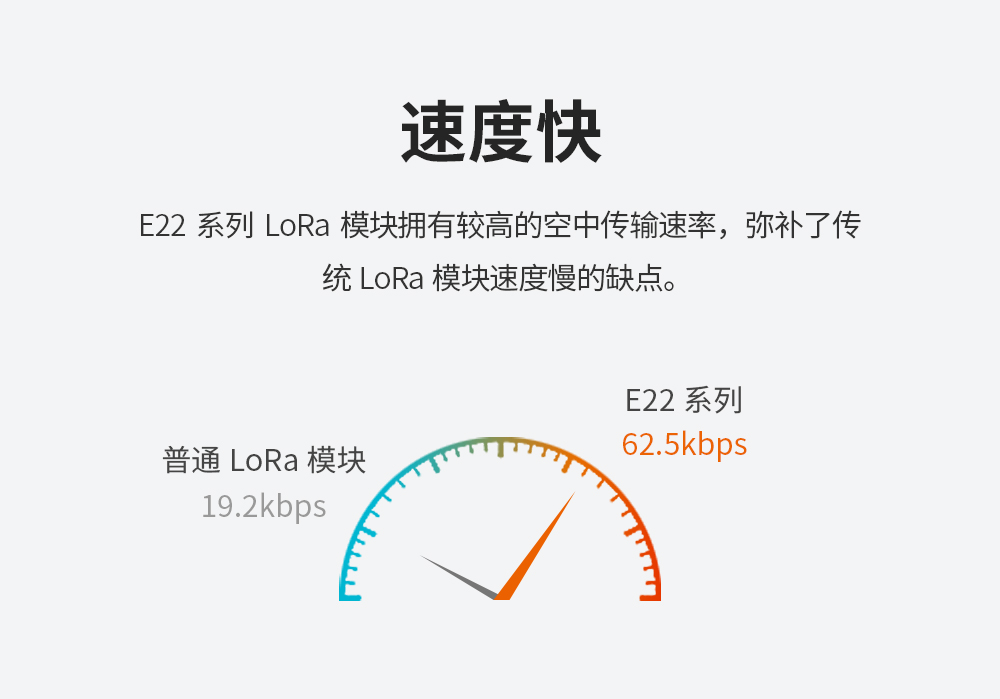

| 空中速率 | 2.4k~62.5kbps | - |

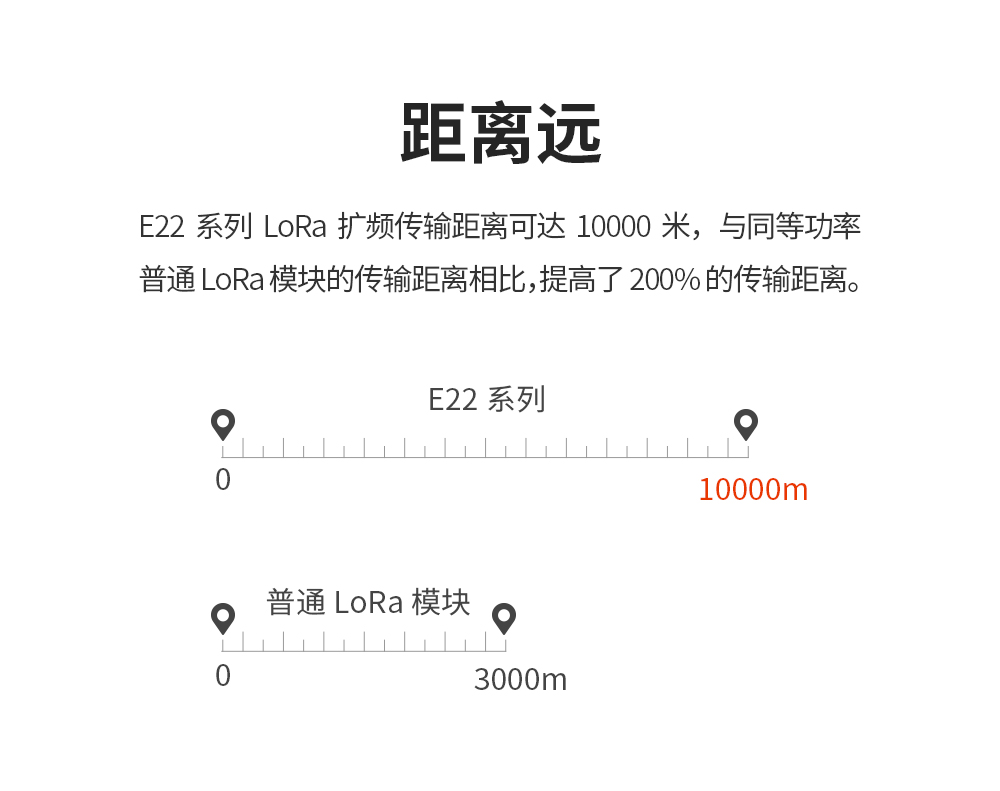

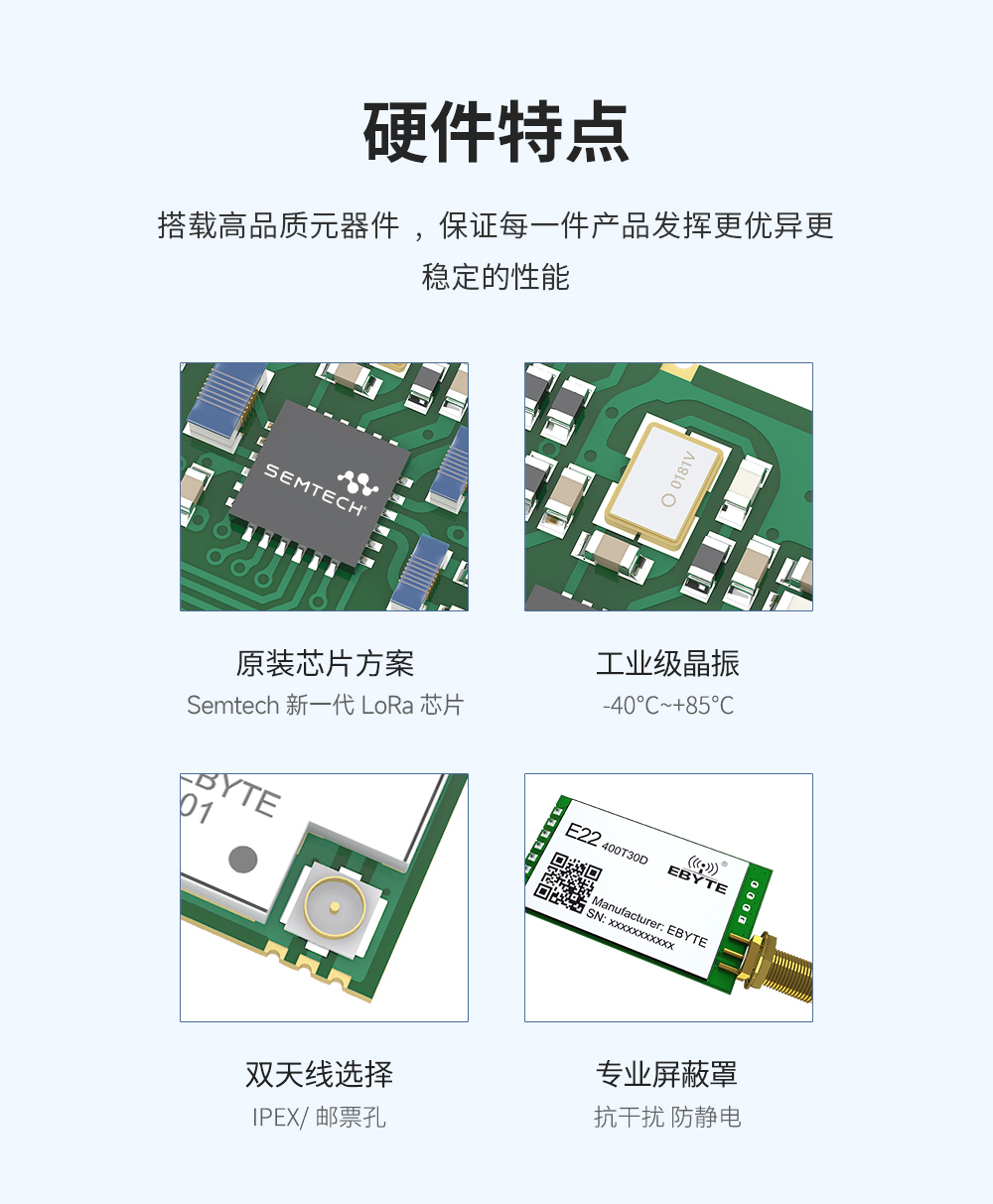

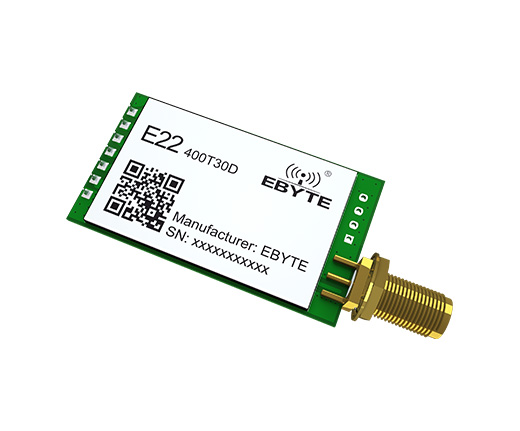

| 實測距離 | 10000米 | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| 硬件參數 | 參數值 | 備注 |

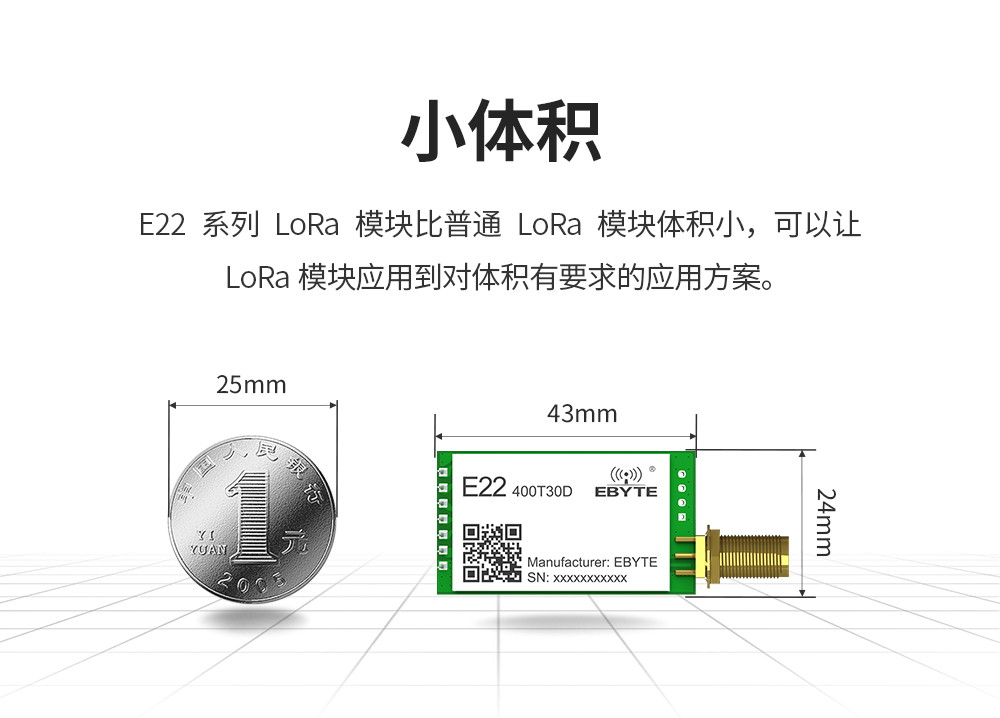

| 尺寸大小 | 24*43mm | - |

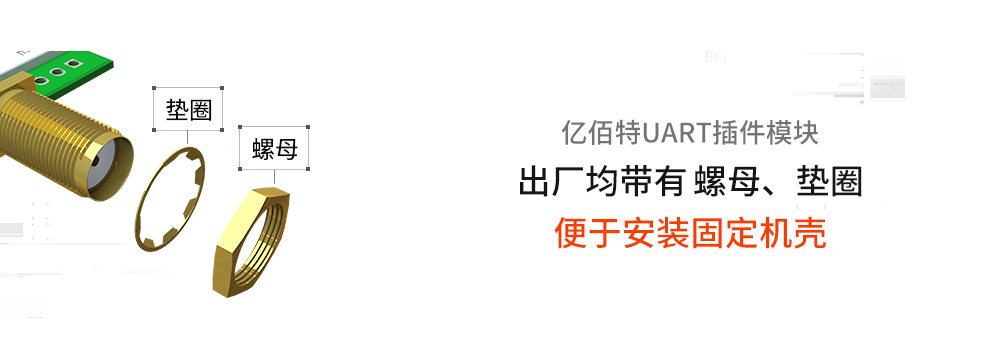

| 天線接口 | SMA-K | 等效阻抗約 50Ω |
| 通信接口 | UART | TTL 電平 |
| 封裝方式 | 直插式 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.3 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 610 | - | mA | 瞬時功耗 |
| 接收電流 | - | 17 | - | mA | - |

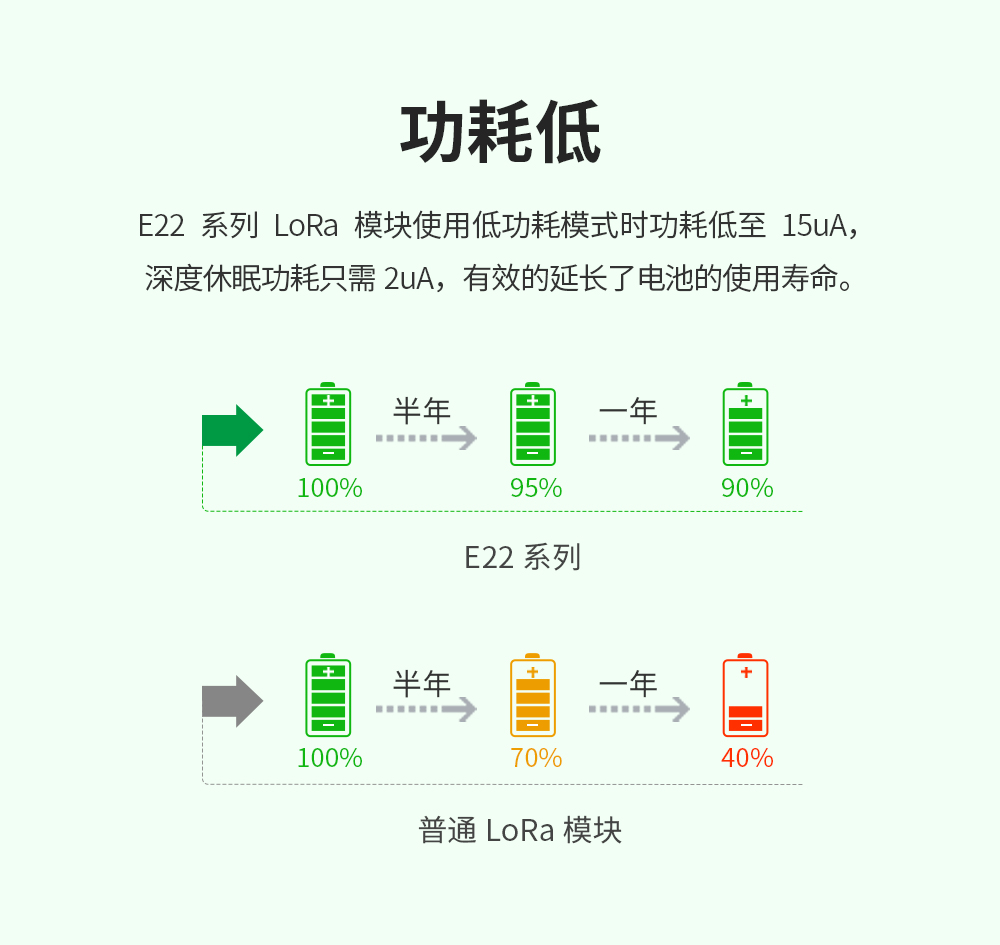

| 休眠電流 | - | 2.0 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 4 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平； 可配置為漏極開路輸出，或推挽輸出，詳見參數設置。（可以懸空） |
| 6 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3V~5.5V DC |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | 固定孔 | 固定孔 | |
| 9 | 固定孔 | 固定孔 | |
| 10 | 固定孔 | 固定孔 | |
| 11 | 固定孔 | 固定孔 |
