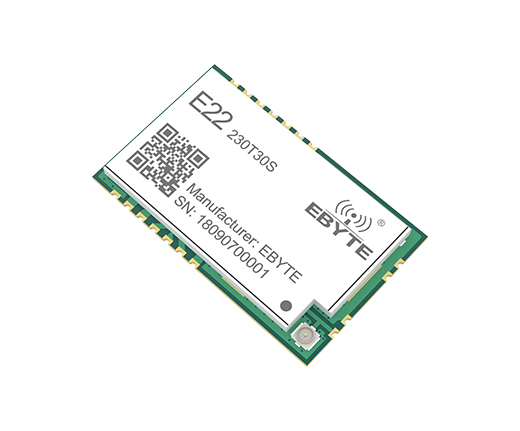

E22-230T30S lora擴頻模塊 (1)
低功耗
E22系列l(wèi)ora模塊升級
E22系列l(wèi)ora模塊AT指令 E22-230T30S lora擴頻模塊 (2)
E22-230T30S lora擴頻模塊 (3)
LoRa擴頻技術 E22-400T22S四種工作模式 E22-230T30S lora擴頻模塊 (4)
測距10000m UART電路圖公共應用圖

射頻參數	參數值	備注
工作頻段	220.125~236.125MHz	支持ISM頻段
發射功率	30 dBm	最大功率（約1W）
接收靈敏度	-148dbm	空中速率為2.4kbps
空中速率	0.3k~15.6kbps	用戶自行配置
實測距離	10000米	晴朗空曠環境，最大功率，天線增益5dBi，高度2m

硬件參數	參數值	備注
尺寸大小	25 * 40.5 mm
天線形式	IPEX/郵票孔
通信接口	UART
封裝方式	貼片

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	3.3	5.0	5.5	V	≥5.0V 可保證輸出功率
通信電平	-	3.3	-	V	使用5VTTL 有風險燒毀
發射電流	-	530	-	mA	瞬時功耗
接收電流	-	17	-	mA
休眠電流	-	2	-	nA	軟件關斷
工作溫度	-40	20	+85	℃	工業級設計
工作濕度	10	60	90	%
儲存溫度	-40	20	+125	℃

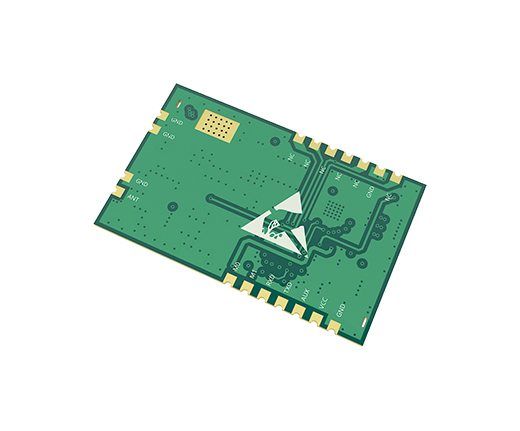

E22-230-400-900T30S引腳定義

序號	引腳	引腳方向	備注
1	GND	-	模塊地線
2	VCC	-	模塊電源正參考，電壓范圍：3.3～5.5V DC
3	AUX	輸出	用于指示模塊工作狀態；用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平；（可以懸空）
4	TXD	輸出	TTL 串口輸出，連接到外部 RXD 輸入引腳；
5	RXD	輸入	TTL 串口輸入，連接到外部 TXD 輸出引腳；
6	M1	輸入（極弱上拉）	和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地）
7	M0	輸入（極弱上拉）	和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地）
11	ANT	輸出	天線接口（高頻信號輸出，50 歐姆特性阻抗）
12	GND	-	固定地
13	GND	-	固定地
14	GND	-	固定地
18	NC	-	空腳
19	NC	-	空腳
20	NC	-	空腳
21	NC	-	空腳
22	RESET	輸入	程序加載時的復位引腳（懸空，用戶無需連接）
23	GND	輸入	程序加載時的地引腳（懸空，用戶無需連接）
24	NC	-	空腳

產品說明書

【用戶手冊】E22-230T30S_UserManual_CN

【應用筆記】AN2023005_EBYTE無線模塊供電電源參考設計

【應用文檔】EBYTE串口模組Arduino驅動應用筆記

開發測試

【3D文件】3D_E22-xxxT30S

【封裝文件】Pcb_E22系列

【嵌入式Demo程序】Ebyte_UART

【測試底板】E22-230TBH-01_Datasheet

工具軟件

【通信測試】串口調試助手_XCOM

【配置軟件】E22參數配置軟件

【配置軟件】E22參數配置軟件(中性版)
