發射功率：22dBm
通信距離：5km

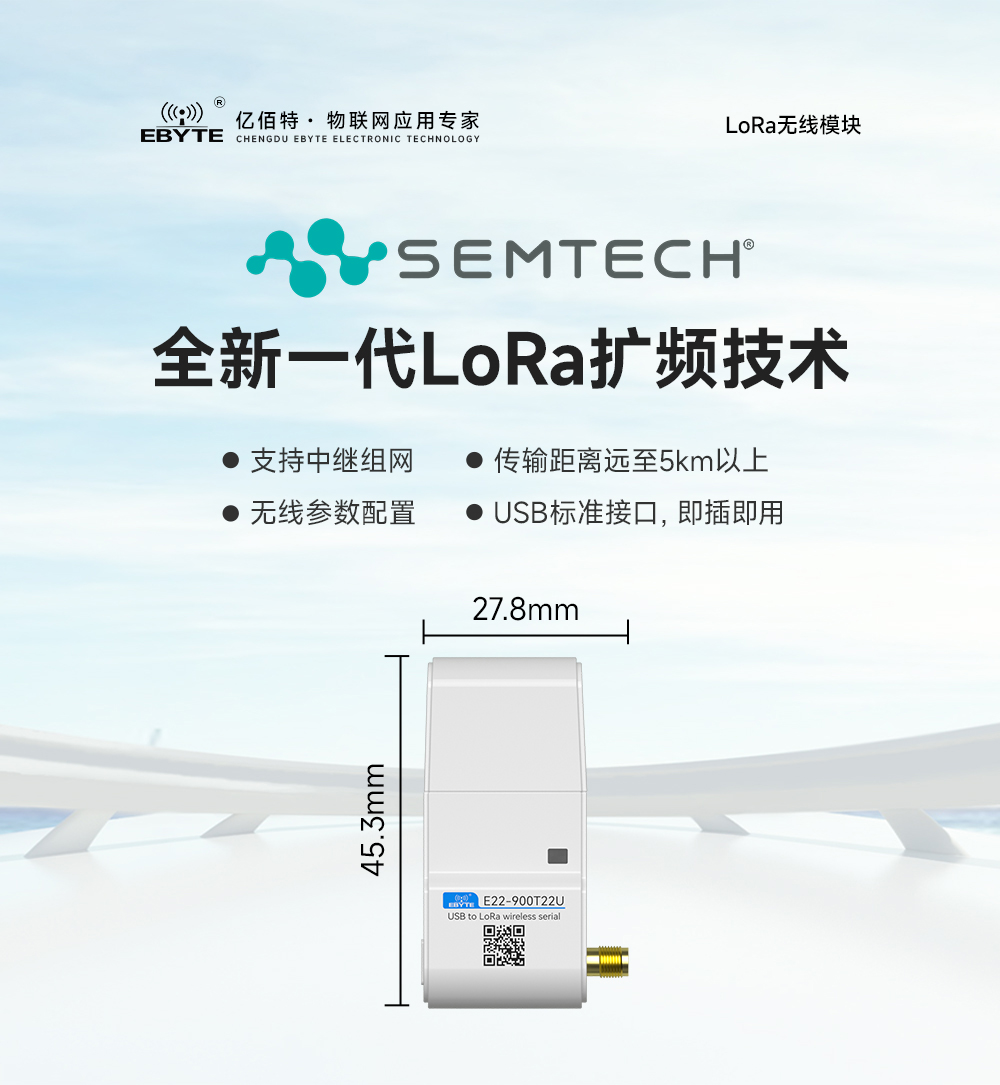

產品尺寸：45.3*27.8*11.2mm
產品重量：8.4±0.1g

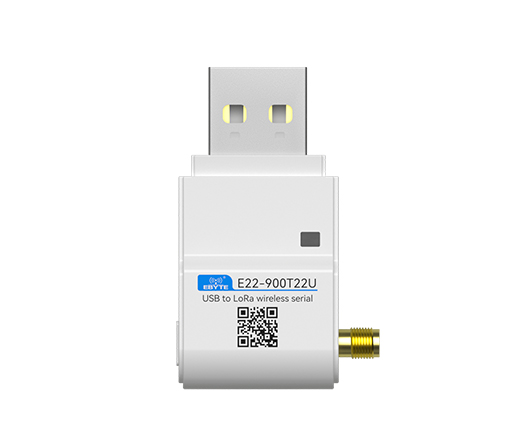

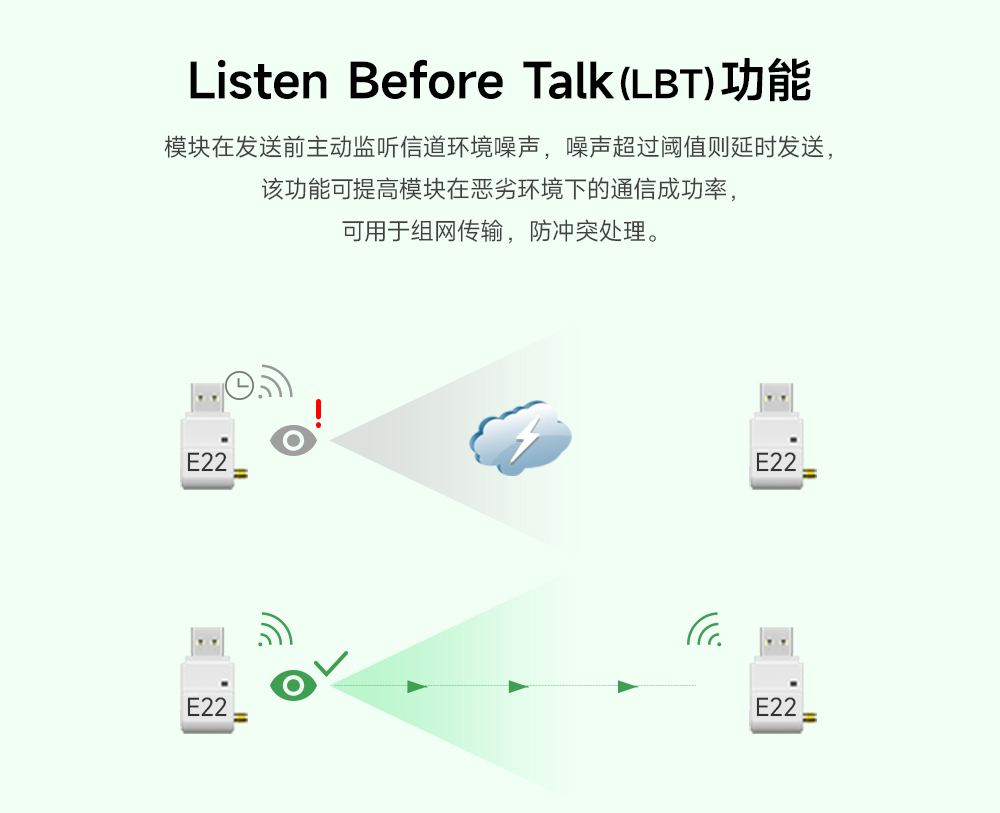

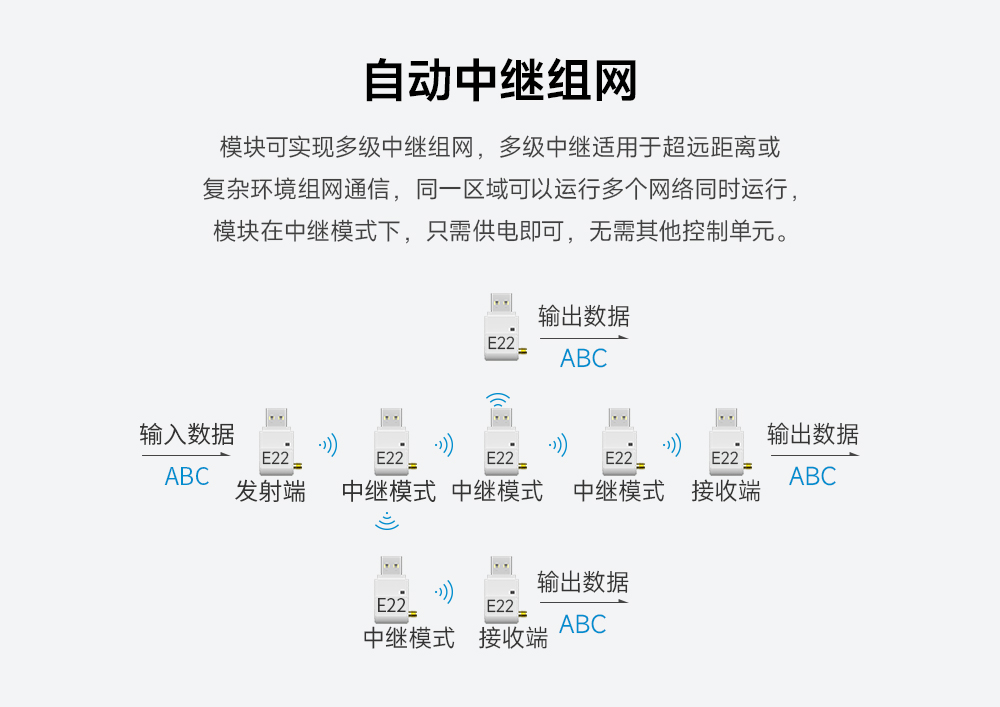

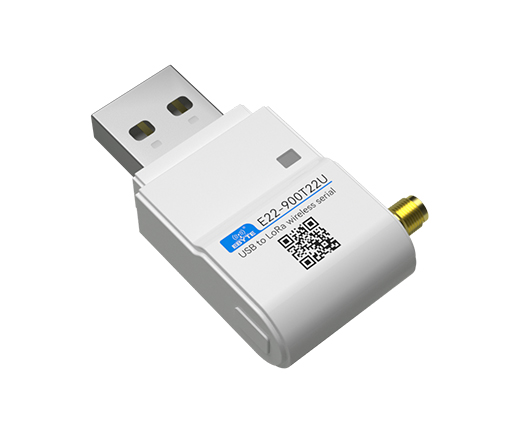

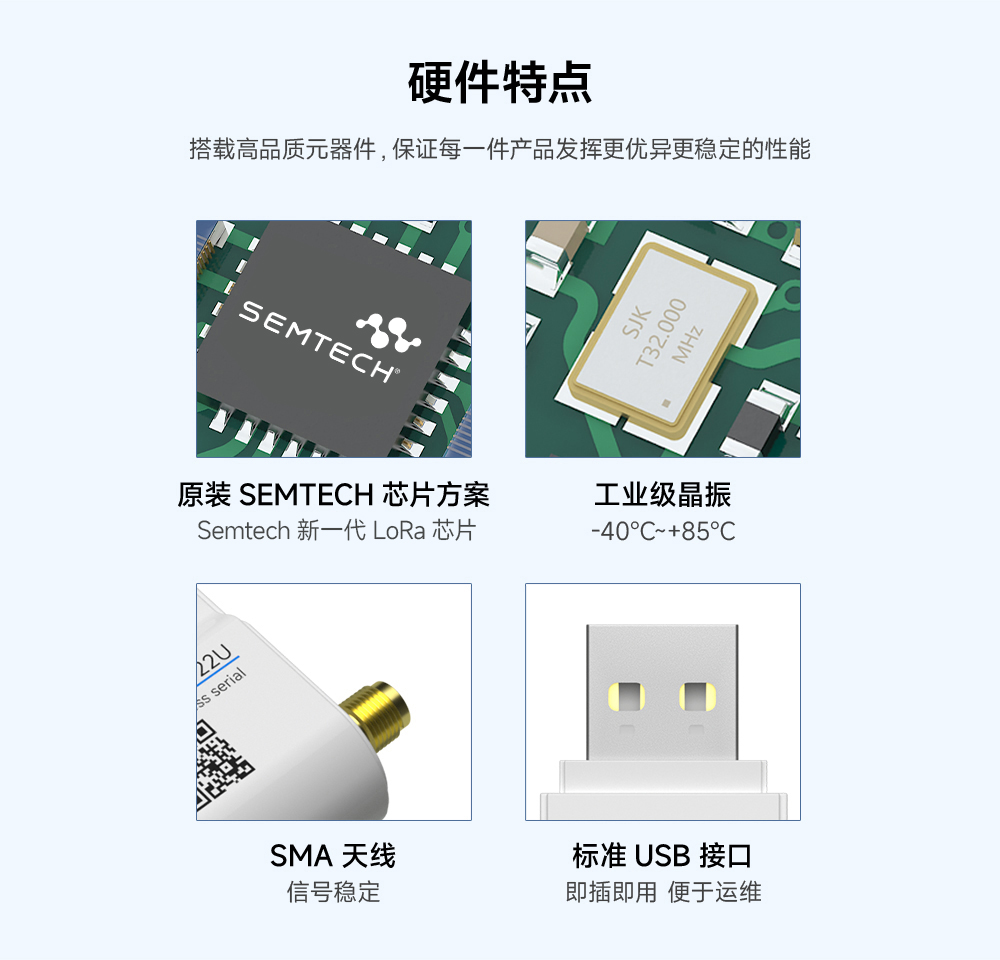

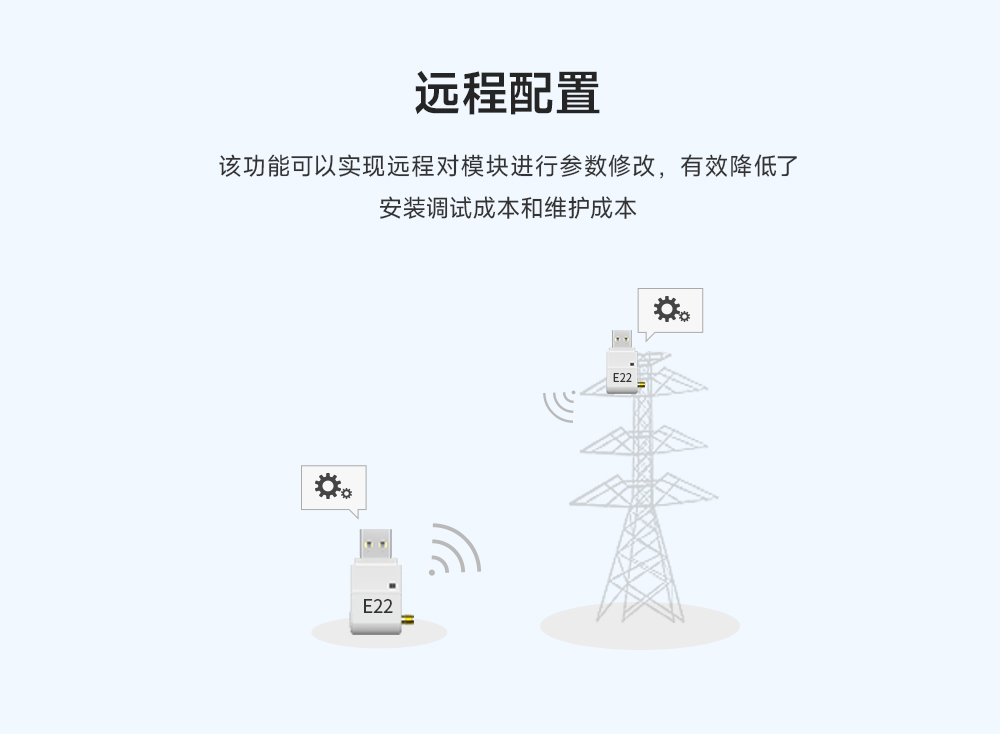

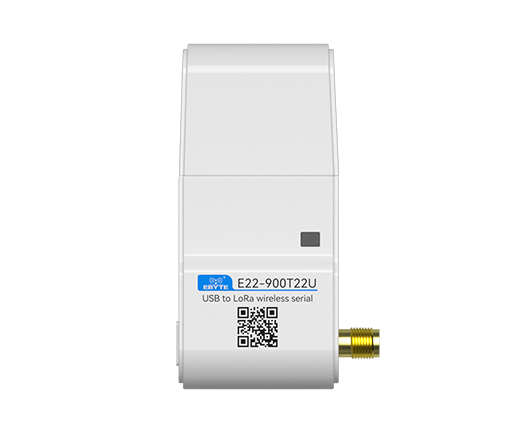

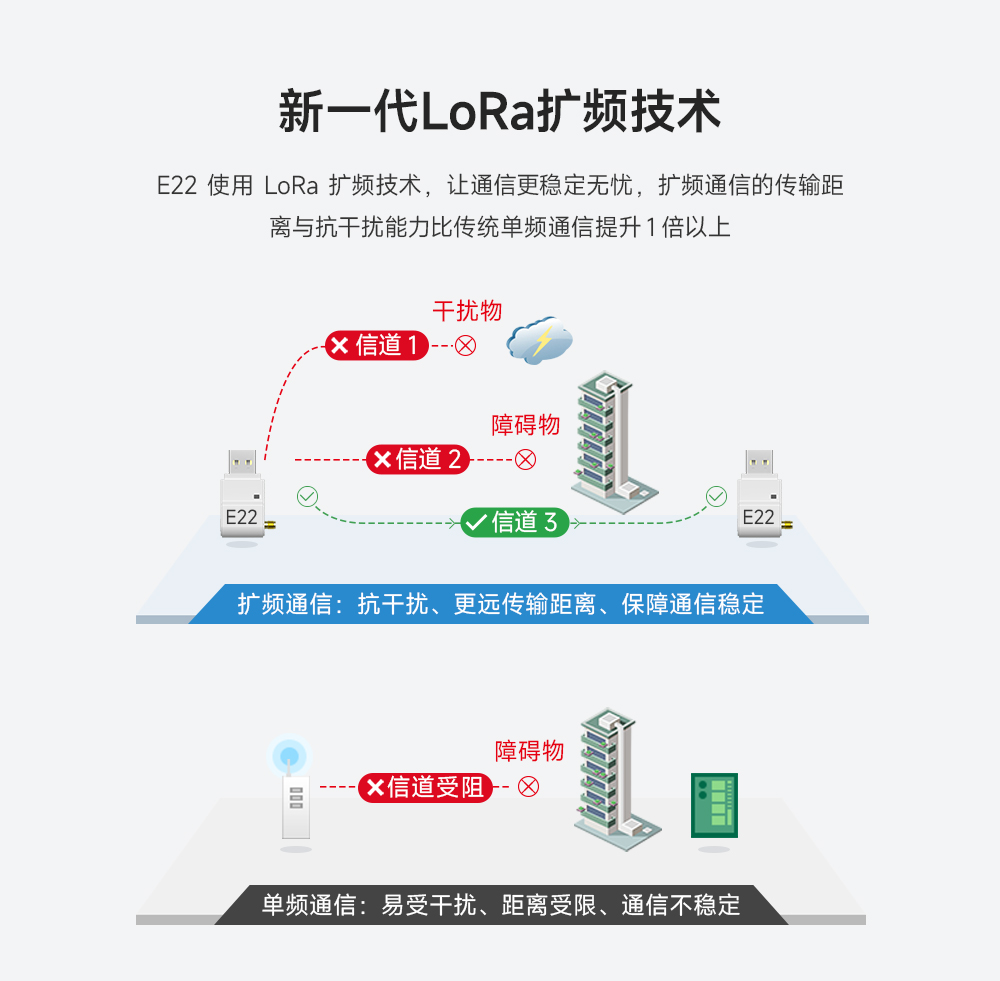

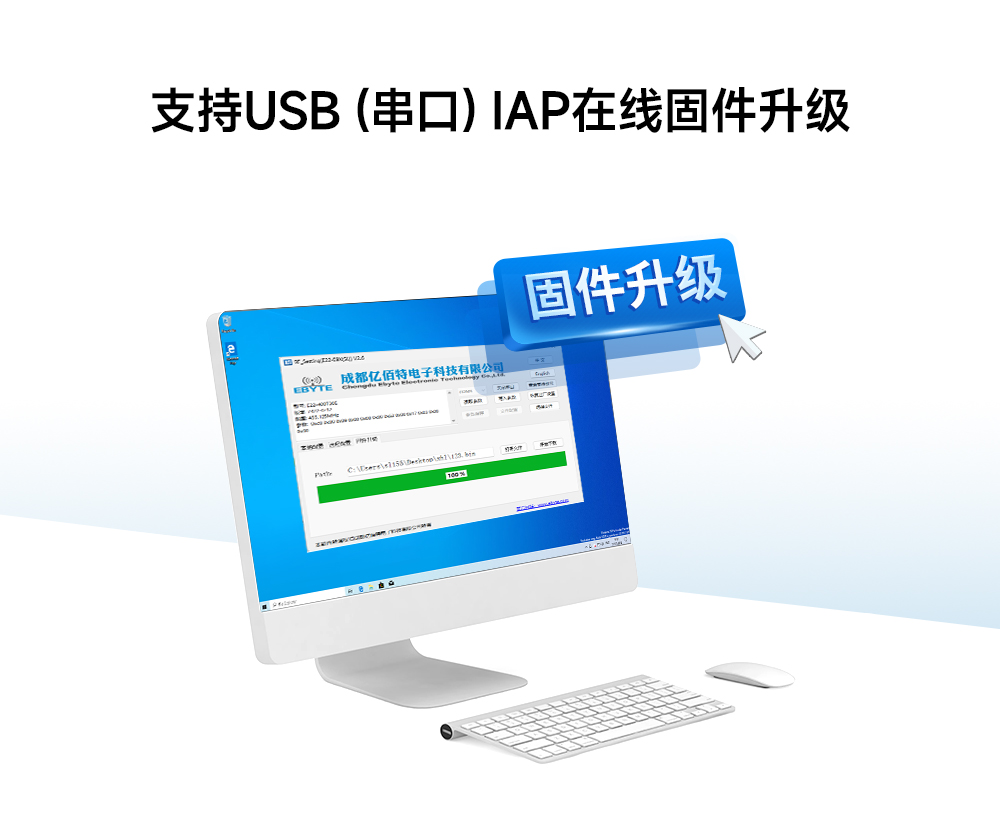

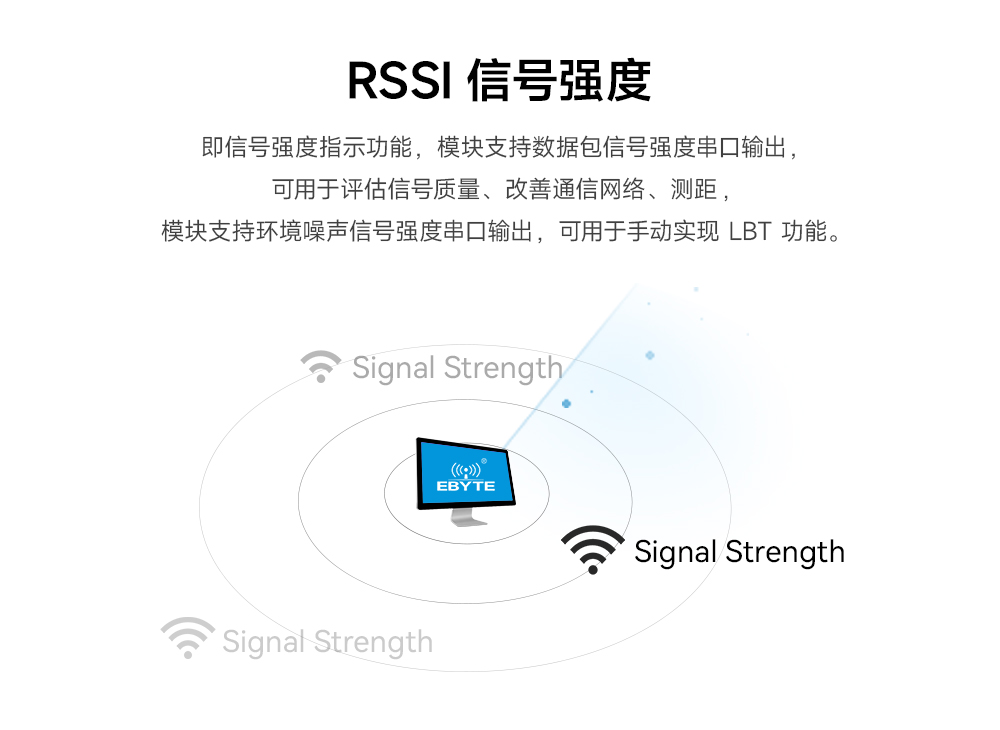

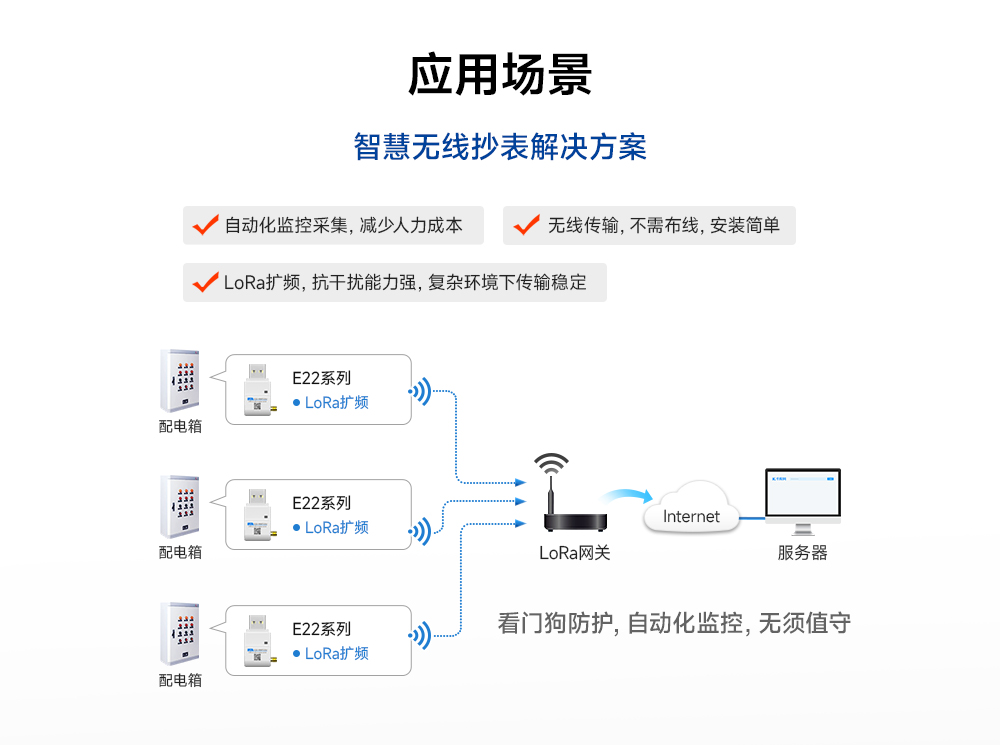

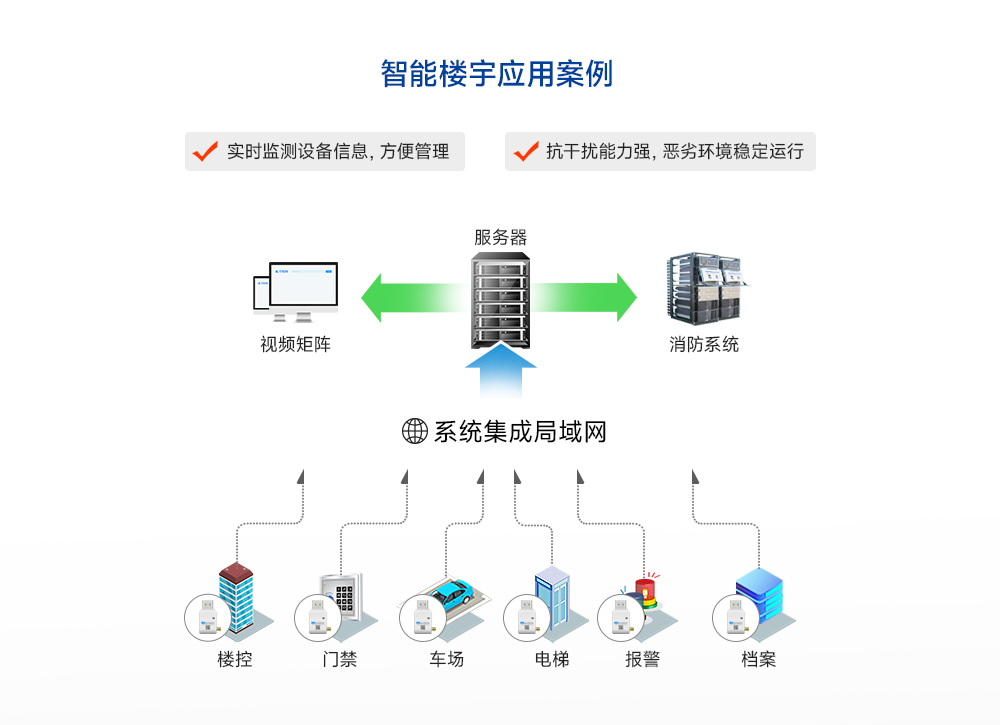

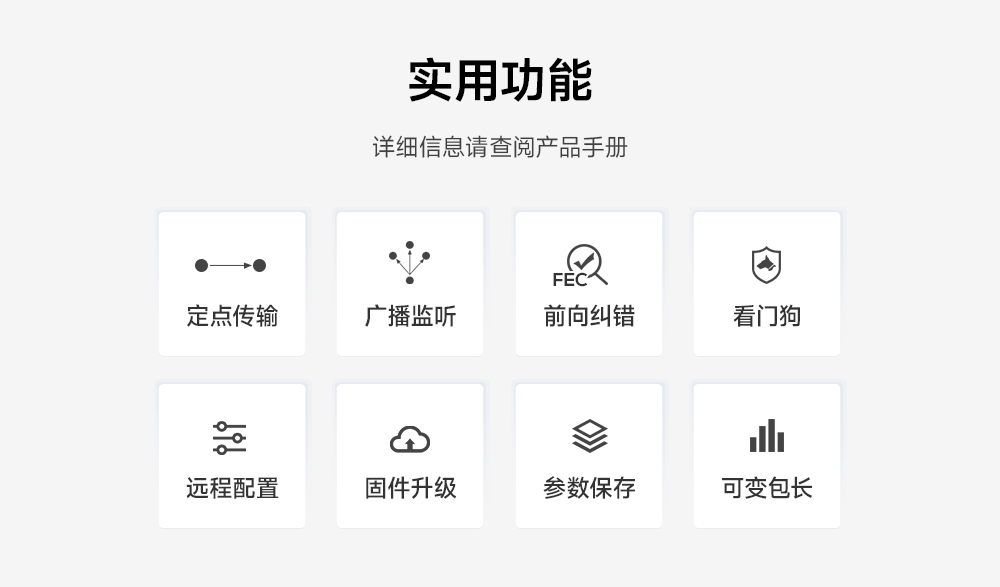

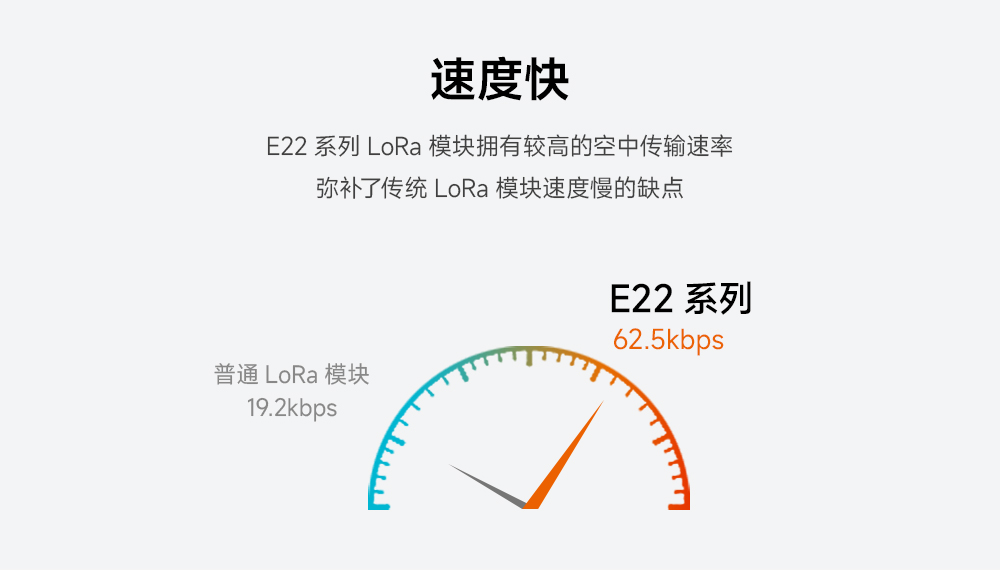

產品簡介：E22-900T22U是全新一代的LoRa無線擴頻模塊，基于SEMTECH公司LoRa方案設計的無線串口模塊。具有多種傳輸方式，工作在850.125~930.125MHz（默認868.125MHz），LoRa擴頻技術，5V的IO口電壓，采用USB標準封裝，方便用戶開發使用。通信兼容E22-230T/400T/900T系列產品，支持波特率1200～115200bps。支持無線配置、載波監聽、自動中繼、通信密鑰、升級固件等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 數值 | 備注 | ||
| E22-230T22U | E22-400T22U | E22-900T22U | ||
| 工作頻段 | 220.125MHz~236.125MHz | 410.125~493.125MHz | 850.125~930.125MHz | E22-400T22U支持ISM頻段 |
| 發射功率 | 22dBm | 軟件可調，需用戶自行開發設置 | ||
| 接受靈敏度 | -122dBm | 空中速率2.4 kbps | ||
| FIFO | 240 Byte | 可通過指令設置分包32/64/128/240字節發送 | ||
| 調制方式 | LoRa | 新一代LoRa 調制技術 | ||

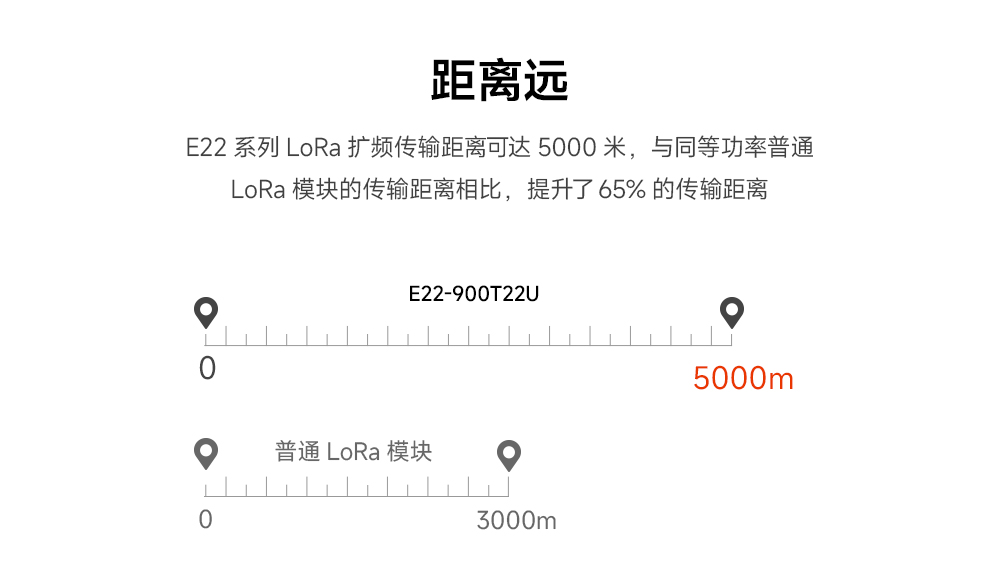

| 實測距離 | 5 Km | 晴朗空曠環境，天線增益5dBi，天線高度25米，空中速率2.4kbps | ||
| 硬件參數 | 參數值 | 備注 |
| 通信接口 | USB | - |
| 封裝方式 | 直插式 | - |
| 接口方式 | USB | - |

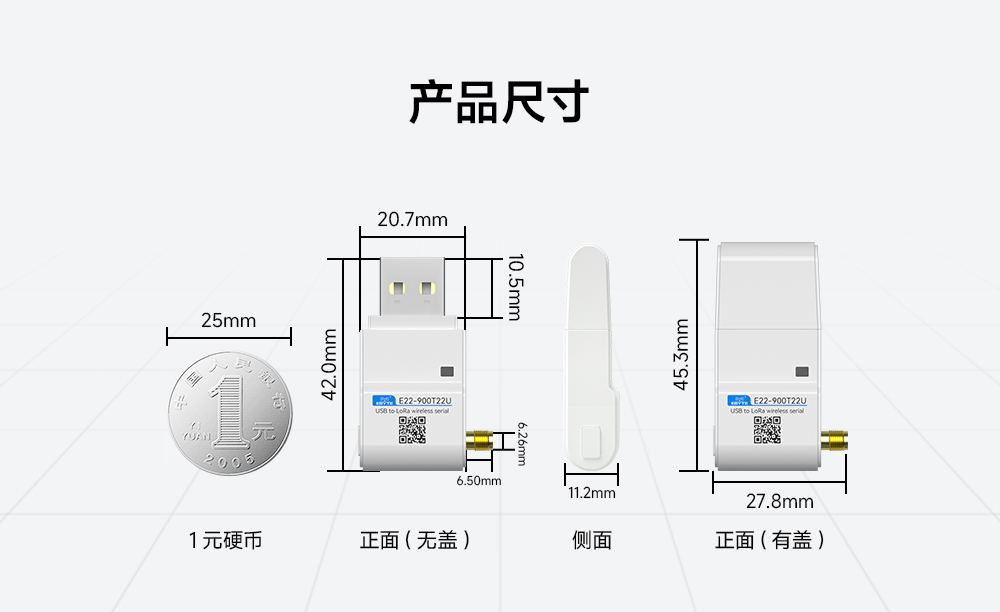

| 外形尺寸 | 45.3*27.8*11.2mm | 士0.2mm，加外殼帶帽 |
| 天線形式 | SMA-K | 外螺紋內孔，等效阻抗約 50Ω |
| 產品凈重 | 8.4g | 士0.2g |
| 電氣參數 | 最小值 | 型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 4.8 | 5 | 5.5 | V | ≥5.OV可保證輸出功率 超過5.5V永久燒毀模塊 |
| 發射電流 | - | 110 | - | mA | 瞬時功耗 |
| 接收電流 | - | 14 | - | mA | - |
| 工作溫度 | -40 | 20 | 85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 85 | ℃ | - |

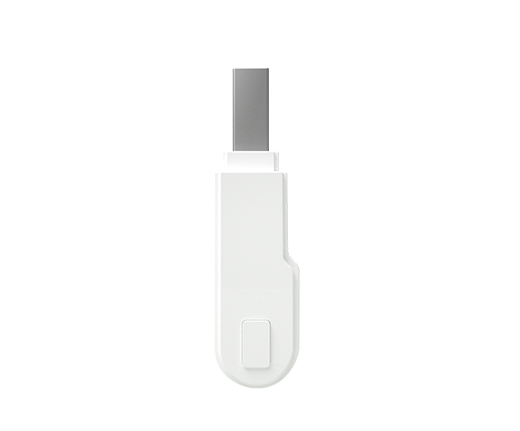

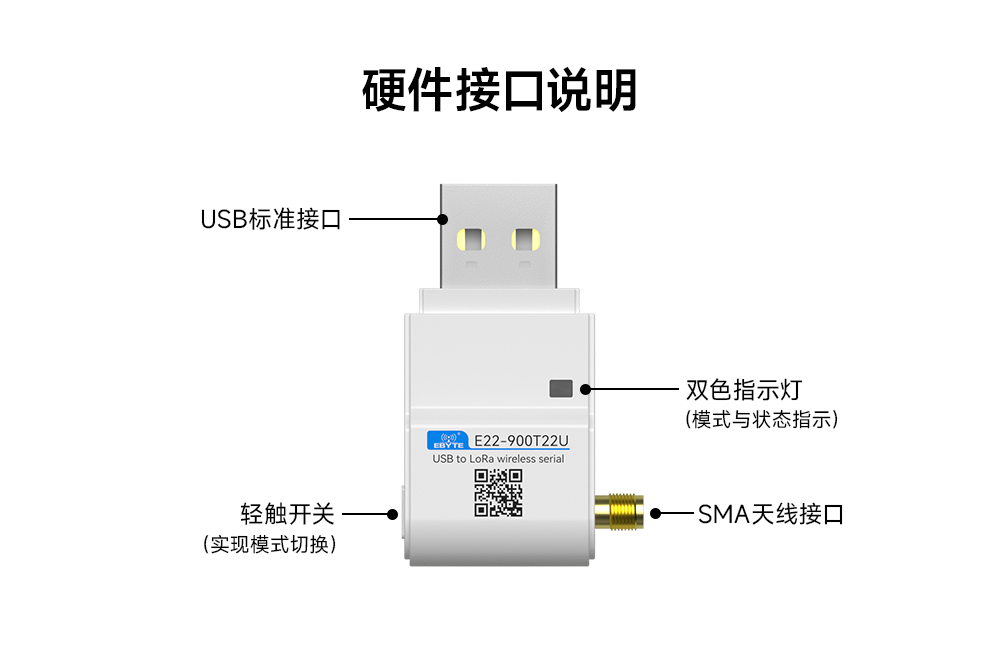

| 序號 | 名稱 | 功能說明 |
| 1 | 輕觸開關 | 用于模式切換，長按1.5s 以上，松開按鍵后，模式進行切換 |
| 2 | 雙色LED | 用于指示模式及模塊狀態，綠色常亮指示傳輸模式，綠色閃爍指示數據傳輸過程:紅色常亮指示配置模式，紅色閃爍指示指令響應過程。 |
| 3 | USB接口 | 數據交換及電源供給 |
| 4 | SMA-K接口 | SMA-K〔外螺紋內孔），天線接口 |
| 產品說明書 |
【用戶手冊】E22-900T22U_UserManual_CN  |
| 【其他使用說明】E22與E220互通條件說明 |
| 【應用文檔】EBYTE串口模組Arduino驅動應用筆記 |
| 開發測試 |
| 【嵌入式Demo程序】Ebyte_UART |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【配置軟件】E22參數配置軟件 |
| 【配置軟件】E22參數配置軟件(中性版) |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E22-900M33S | SPI | SX1262 | 868M 915M | 33 | 16 | 0.3~62.5k | 貼片 | 24*38.5 | 遠距離抗干擾LoRa擴頻模塊 | ||
| E22-900T33S | UART | LoRa方案 | 868M 915M | 33 | 16 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼組網 遠程配置 | ||
| E22-230T37S | UART | LoRa方案 | 230M | 37 | 25 | - | 貼片式 | 50*30.9 | LoRa擴頻/5E大功率 | ||
| E22-400T37S | UART | LoRa方案 | 433M 470M | 37 | 25 | 0.3~62.5k | 貼片 | 50*30.9 | LoRa 自動中繼組網 遠程配置 | ||
| E22-900T22U | USB | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-400T22U | USB | LoRa方案 | 433M | 22 | 5 | 2.4～62.5k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-230T22U | USB | LoRa方案 | 230M | 22 | 5 | 2.4~15.6k | 直插式 | 45.3*27.8*11.2 | LoRa 中繼組網 USB接口 | ||
| E22-400T33E | Mini PCI-e | LoRa方案 | 433M 470M | 33 | 16 | 2.4~62.5k | Mini PCI-e | 30*51 | LoRa、自動中繼、遠程配置、空中喚醒 | ||
| E22-230T33E | Mini PCI-e | LoRa方案 | 230M | 33 | 12 | 2.4～62.5k | Mini PCI-e | 30*51 | LoRa、自動中繼、遠程配置、空中喚醒 | ||
| E22-230T30E | Mini PCI-e | LoRa方案 | 230M | 30 | 10 | 2.4～62.5k | Mini PCI-e | 30*51 | LoRa 自動中繼、遠程配置、空中喚醒，自帶UART/RS485/RS232/USB通信接口 | ||
| E22-900MM22S | SPI | SX1262 | 868M 915M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片式 | 10*10*2.5 | LoRa調制技術、超小體積低功耗 | ||
| E22-400MM22S | SPI | SX1268 | 410M 493M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片式 | 10*10*2.5 | LoRa調制技術、超小體積低功耗 | ||
| E22-400M33S | SPI | SX1268 | 433M 470M | 33 | 16 | 0.018~62.5k 0.6~300k | 貼片式 | 38.5*24 | 新一代lora技術 | ||
| E22-230T33S | UART | LoRa方案 | 230M | 33 | 12 | 0.3~15.6k | 貼片式/郵票孔 | 25*40.5 | LoRa/自動中繼/遠程配置/空中喚醒 | ||
| E22-400T30E | Mini PCI-e | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | Mini PCI-e | 30*51 | LoRa自動中繼、遠程配置、空中喚醒，自帶UART/RS485/RS232/USB通信接口 | ||
| E22-400T33S | UART | LoRa方案 | 400M | 33 | 16 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-400T33D | UART | LoRa方案 | 433M 470M | 33 | 16 | 2.4~62.5k | 直插 | 37*60*7.6 | LoRa 自動中繼 遠程配置 | ||
| E22-230T30D | UART | LoRa方案 | 230M | 30 | 10 | 0.3~15.6k | 直插式 | 24*43 | LoRa 自動中繼 遠程配置 | ||
| E22-230T22D | UART | LoRa方案 | 230M | 22 | 5 | 0.3~15.6k | 直插式 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-900T30S | UART | LoRa方案 | 868M 915M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-900T22S | UART | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400T30S | UART | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-400T22S | UART | LoRa方案 | 433M 470M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400T22D | UART | LoRa方案 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-900T30D | UART | LoRa方案 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | LoRa 自動中繼 遠程配置 | ||
| E22-900T22D | UART | LoRa方案 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | LoRa 自動中繼 遠程配置 | ||
| E22-400T30D | UART | LoRa方案 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 擴頻 自動中繼 無線配置 | ||
| E22-230T30S | UART | LoRa方案 | 230M | 30 | 10 | 0.3~15.6k | 貼片 | 25*40.5 | LoRa 自動中繼 遠程配置 | ||
| E22-230T22S | UART | LoRa方案 | 230M | 22 | 5 | 0.3~15.6k | 貼片 | 16*26 | LoRa 自動中繼 遠程配置 | ||
| E22-400M30S | SPI | SX1268 | 433M 470M | 30 | 12 | 0.018~62.5k 0.6~300k | 貼片 | 24*38.5 | 新1代LoRa擴頻，全球首發 | ||
| E22-900M30S | SPI | SX1262 | 868M 915M | 30 | 12 | 0.018~62.5k 0.6~300k | 貼片 | 24*38.5 | 新1代LoRa擴頻，全球首發 | ||
| E22-900M22S | SPI | SX1262 | 868M 915M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片 | 14*20 | 新1代LoRa擴頻，全球首發 | ||
| E22-400M22S | SPI | SX1268 | 433M 470M | 22 | 6 | 0.018~62.5k 0.6~300k | 貼片 | 14*20 | 新1代LoRa擴頻，全球首發 |
