當前位置： 首頁 >產品中心 >射頻（UART）>透明傳輸>E70-900MT14S

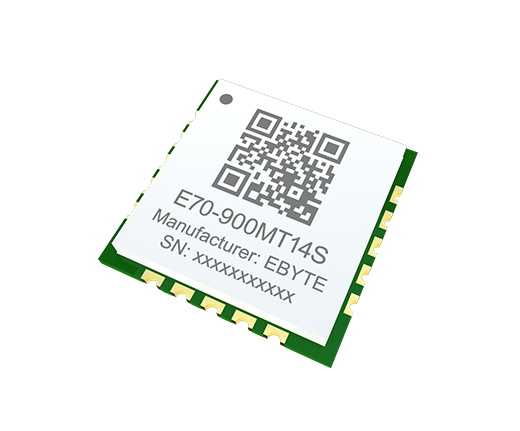

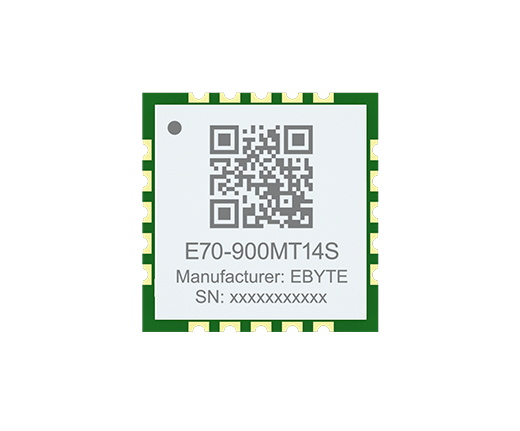

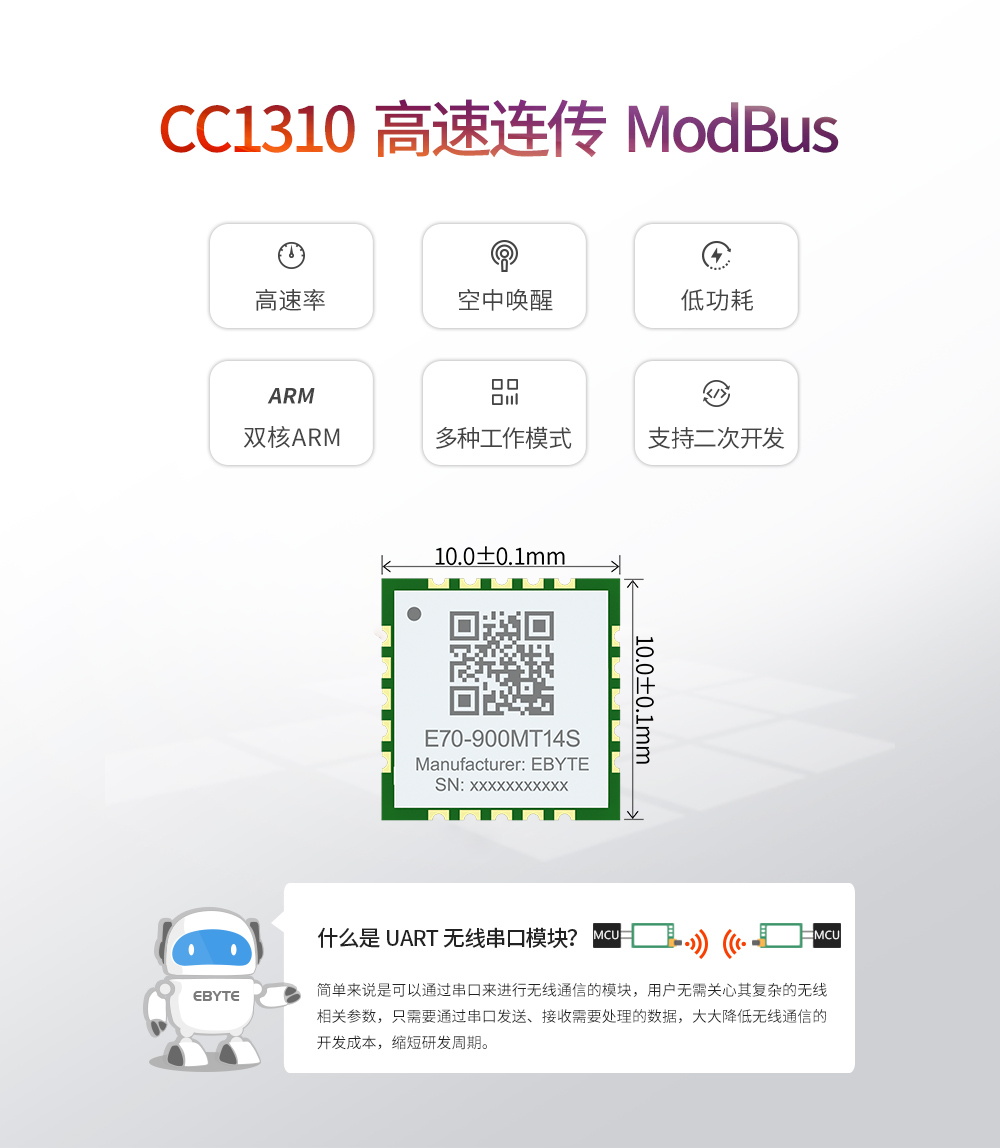

E70-900MT14S 超小體積無線模塊

芯片方案：CC1310

發射功率：14dBm

通信距離：1.5km

空中速率：2.5k～168k

產品尺寸：10*10mm

產品重量：0.5g±0.1g

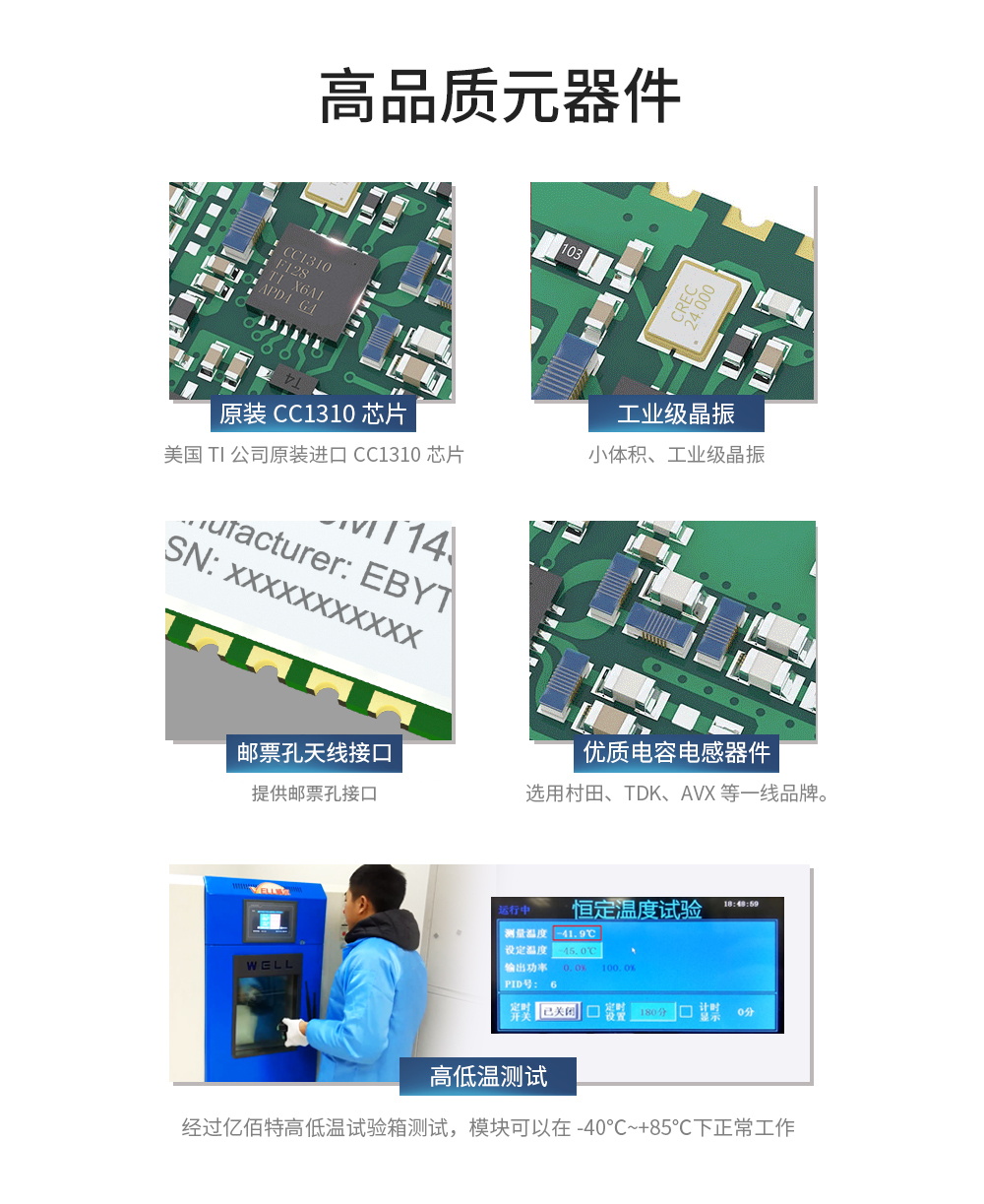

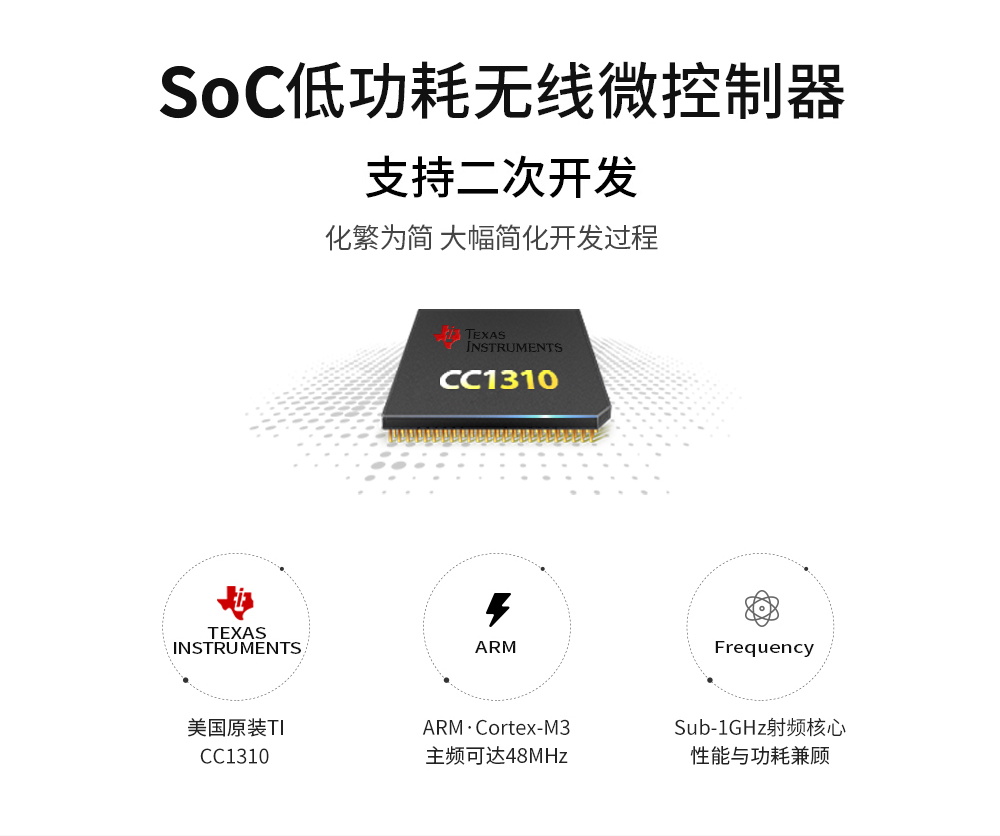

產品簡介：E70-900MT14S是基于TI公司CC1310（內置雙核 ARM）芯片的無線串口模塊（UART），可工作在861～876.5/907～922.5MHz頻段（默認868MHz），GFSK調制方式，TTL電平輸出，3.3V的IO口電壓；該產品采用了高精度寬溫晶體，24MHz工業級高精度低溫漂晶振，保證其工業性和穩定性。

E28-T系列l(wèi)ora模塊8-E61無線模塊lora無線模塊

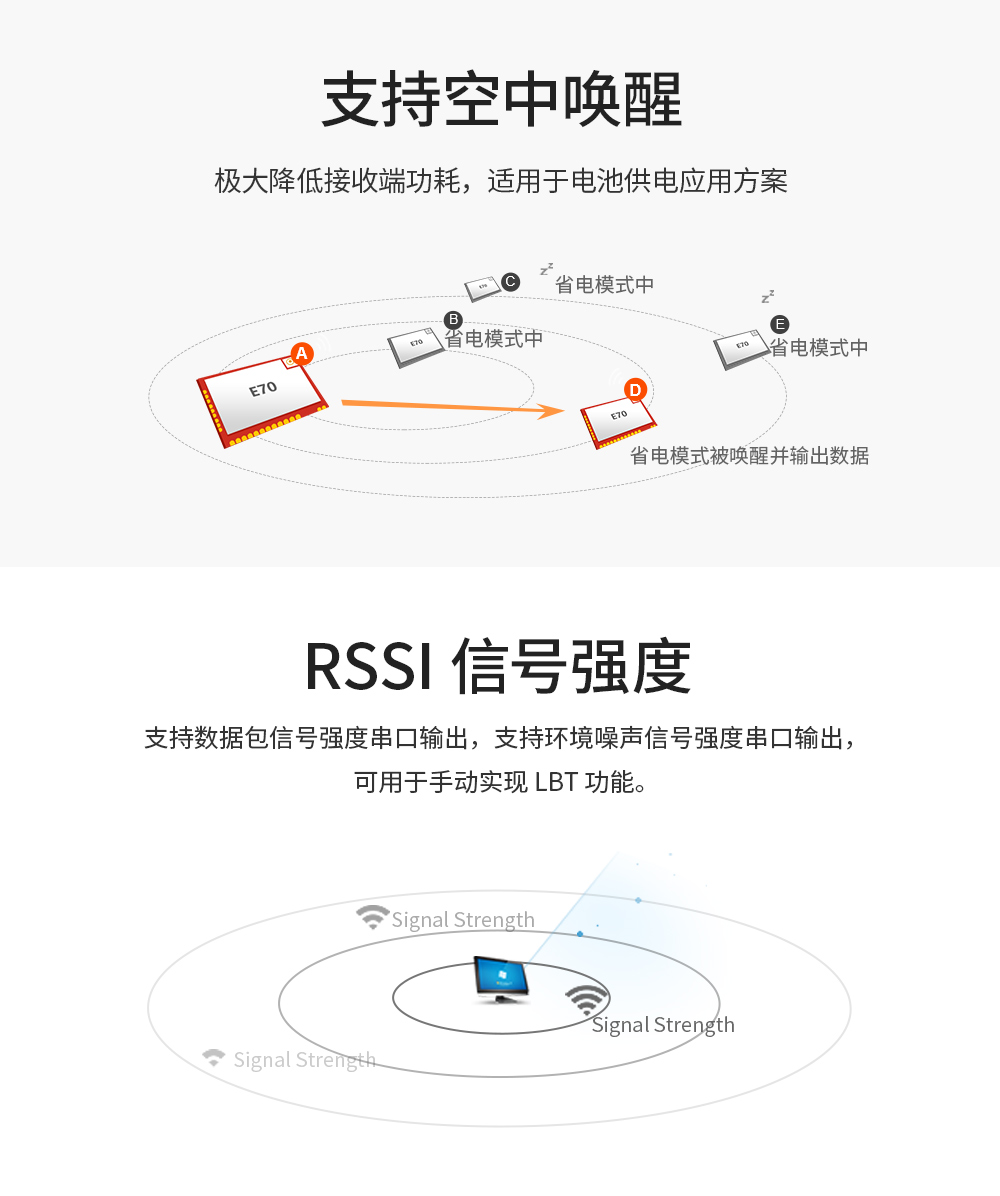

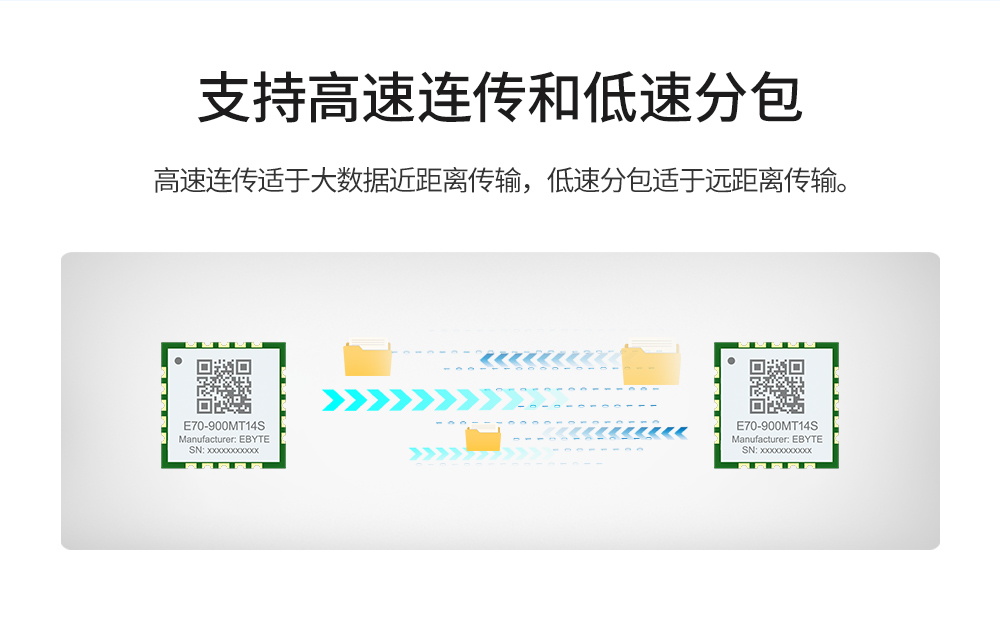

小尺寸無線串口模塊 (1)
小尺寸無線串口模塊 (2)
小尺寸無線串口模塊 (3)
小尺寸無線串口模塊 (4)
小尺寸無線串口模塊 (5)
小尺寸無線串口模塊 (6)
小尺寸無線串口模塊 (7)
小尺寸無線串口模塊 (8)
小尺寸無線串口模塊 (9)

射頻參數單位參數備注
發射功率dBm14-
接收靈敏度dBm-109~110空中速率為 2.5k bps
參考距離M1500m晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.5kbps
工作頻段MHz861～922.5M出廠默認868MHz,861～876.5，907～922.5MHz
空中速率bps2.5k~168k用戶編程控制
阻塞功率dBm10近距離使用燒毀概率較小

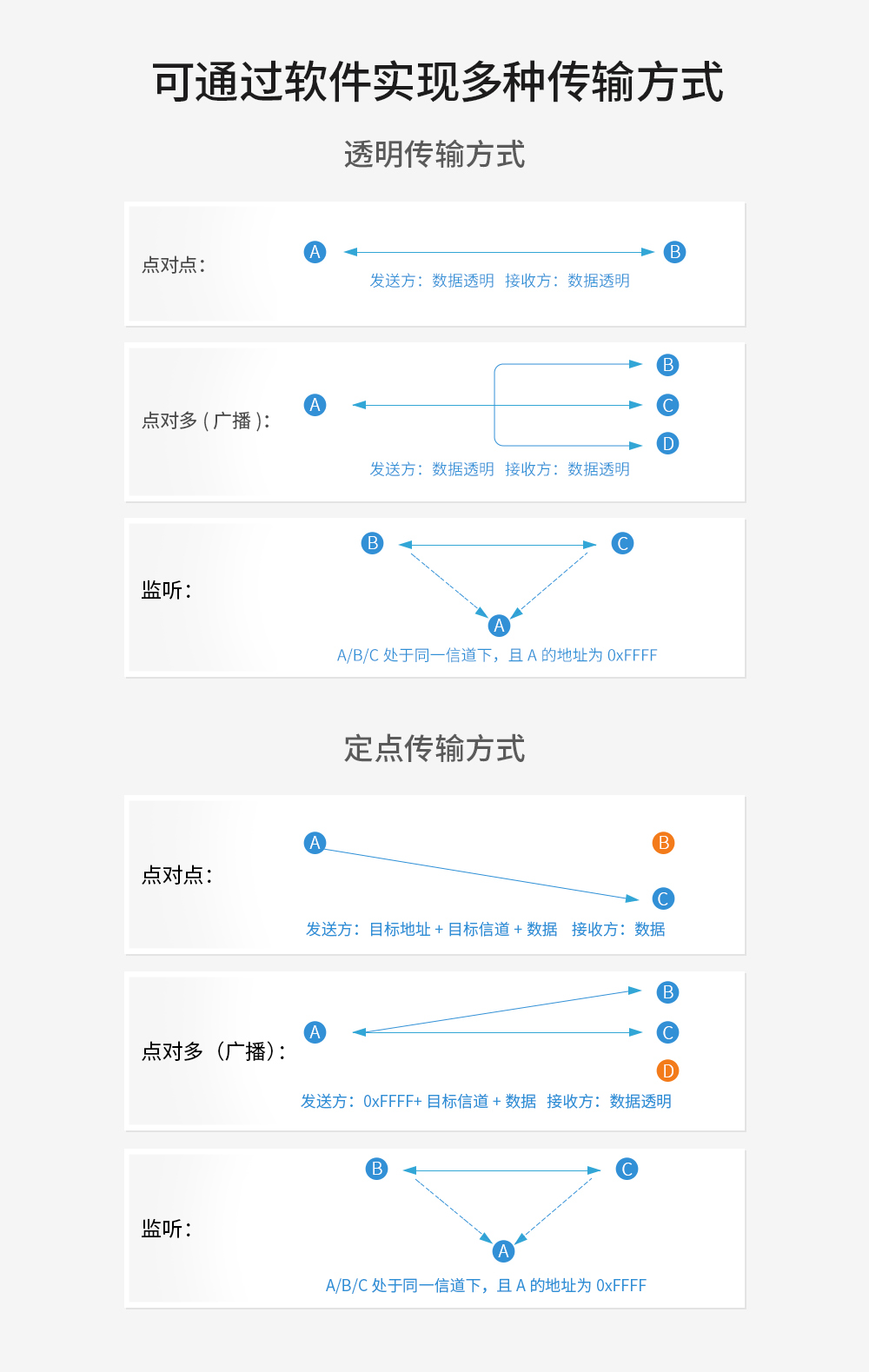

發射長度/傳輸模式規定詳見傳輸模式


電氣參數單位參數備注
工作電壓V2.2~3.8超過3.8V 永久燒毀模塊。
通信電平V3.3使用5V TTL 有風險燒毀

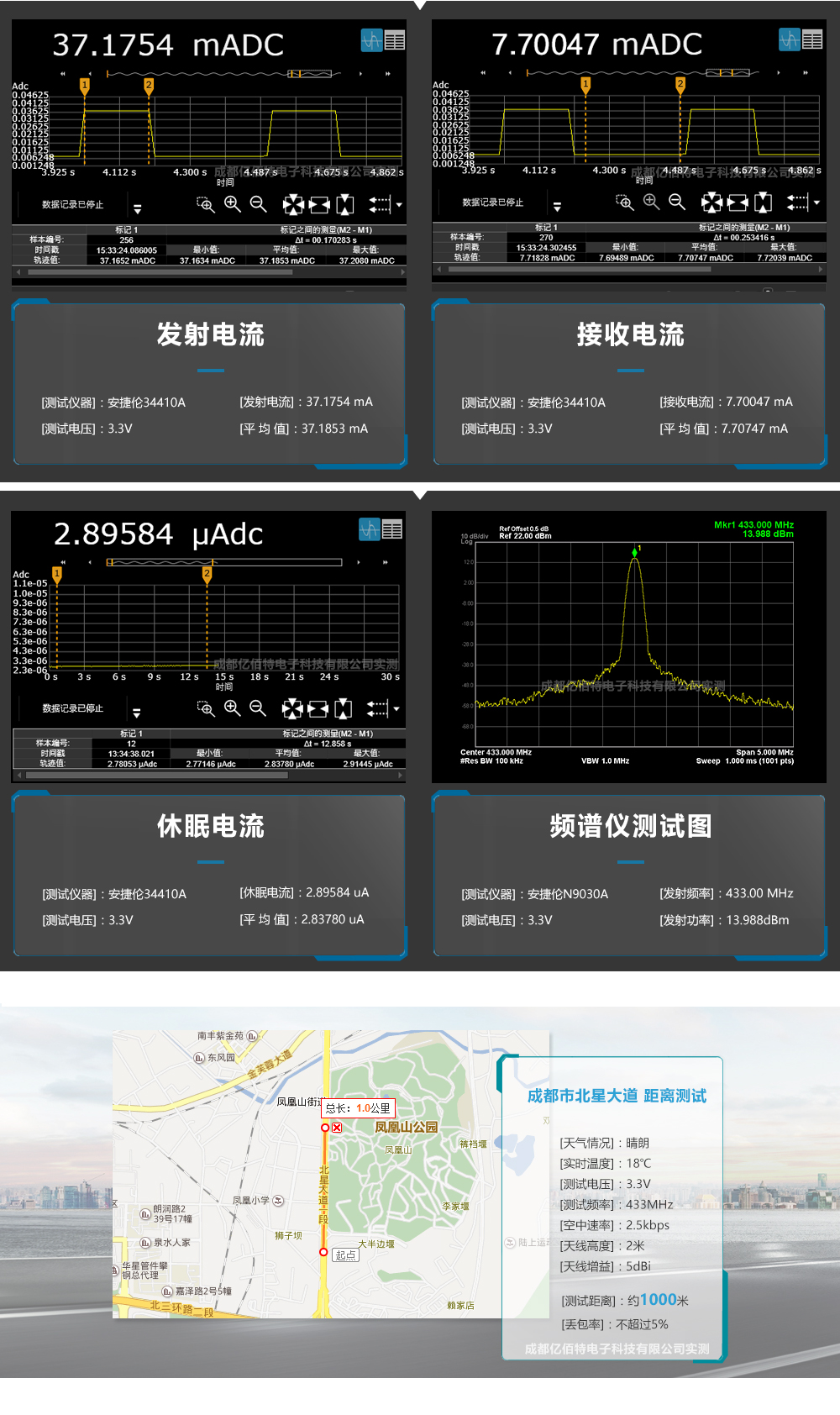

功耗發射電流mA31瞬時功耗
接收電流mA9-
休眠電流μA1.7軟件關斷
溫度工作溫度℃-20 ~ +85工業級
儲存溫度-40 ~ +125-


硬件參數參數備注
芯片CC1310-
緩存容量2048 Byte用戶自定義
FLASH128 KB-
RAM8 KB-
內核Cortex-M3 (MCU) +Cortex-M0(RF）-
通信接口UART 串口TTL電平
調制方式GFSK-
封裝方式貼片-
天線接口郵票孔特性阻抗約 50 歐姆
尺寸10*10mE70-433T14S2不含 SMA

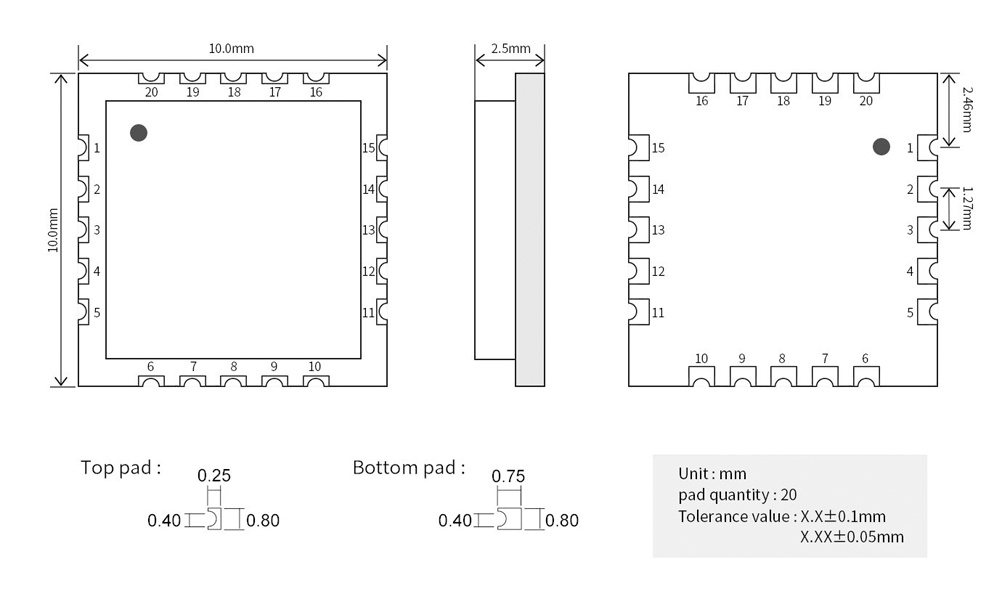

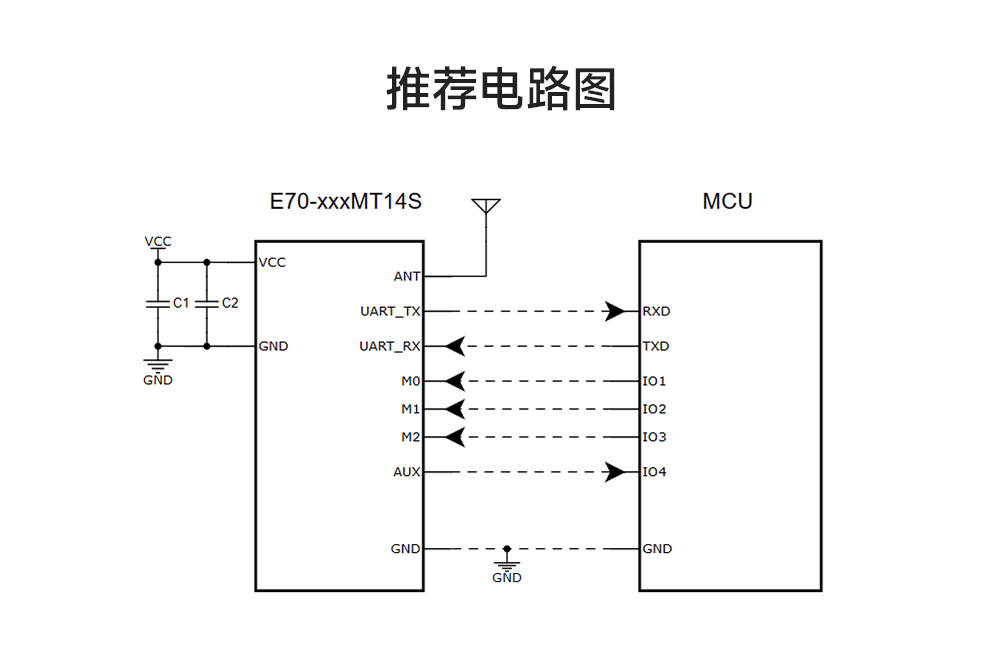

小尺寸無線串口模塊引腳


引腳序號引腳名稱引腳方向引腳用途
1VCC電源

模塊電源正參考，電壓范圍:2.2~3.8V DC

2GND參考地

地線，連接到電源參考地

3RESET輸入

模塊復位腳，低電平有效

4TCK輸入/輸出

程序下載口，JTAG TCKC

5TMS輸入/輸出

程序下載口，JTAG TMSC

6ANT輸入/輸出

天線接口，郵票孔(50Ω特性阻抗）

7GND參考地

地線，連接到電源參考地

8NC保留腳

保留未用，需懸空

9NC保留腳

保留未用，需懸空

10NC保留腳

保留未用，需懸空

11AUX輸出

用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置（可以懸空）

12TXD輸出

也可做為TTL串口輸出，連接到外部RXD輸入引腳:可配置為漏極開路或推挽輸出，詳見參數設置

13RXD輸入

TTL串口輸入，連接到外部TXD輸出引腳:可配置為漏極開路或上拉輸入，詳見參數設置

14LNA_EN輸出

外部LNA控制輸出，高電平有效（可懸空）

15PA_EN輸出

外部PA控制輸出，高電平有效（可懸空）

16GND參考地

地線，連接到電源參考地

17NC保留腳

保留未用，需懸空

18M2輸入

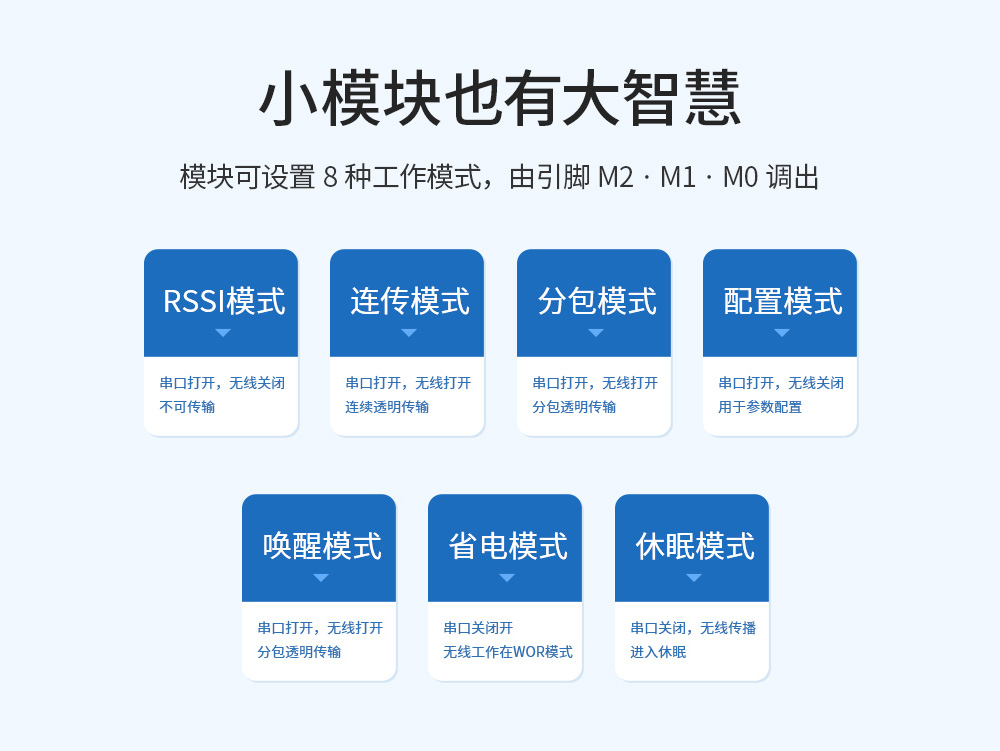

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻

19M1輸入

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻

20M0輸入

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻
