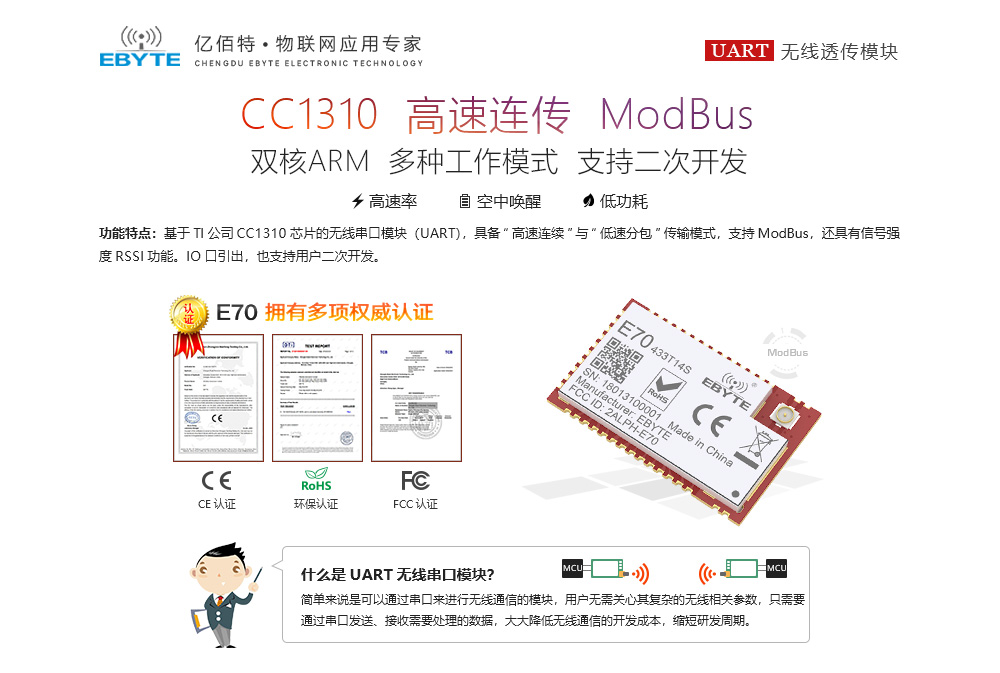

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 出廠默認 433MHz (24MHz晶振） |
| 發射功率 | 4~14 dBm | 出廠默認 14dBm（約25mW） |
| 接收靈敏度 | -110 dBm | 空速 2.5kbps |
| 空中速率 | 2.5k~168kbps | 出廠默認 2.5kbps |
| 實測距離 | 1500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速2.5kbps |
| 硬件參數 | 參數值 | 備注 |

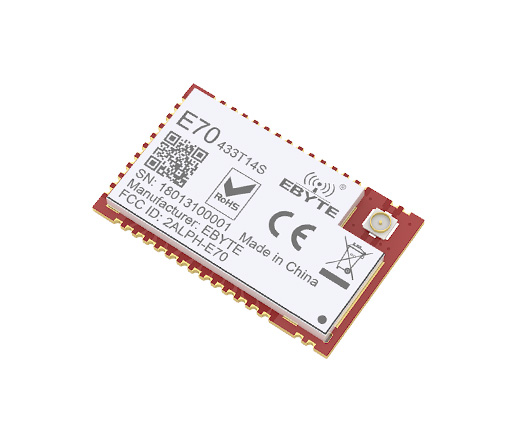

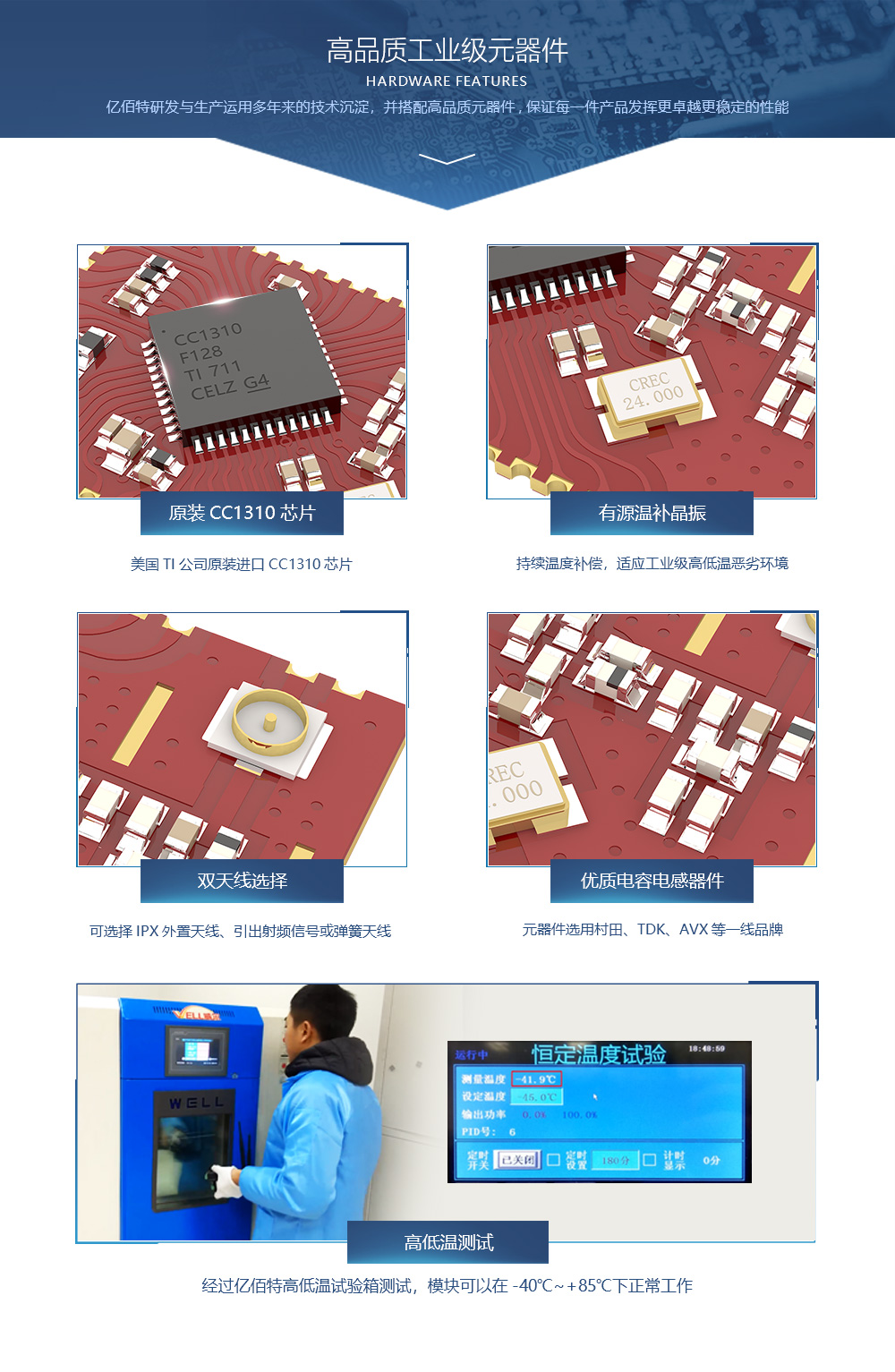

| IC全稱 | CC1310F128RGZ | |
| FLASH | 128 KB | |
| RAM | 20 KB | |
| 內核 | Cortex-M3（MCU）+Cortex-M0（RF） | |
| 尺寸大小 | 16 * 26 mm | 不含SMA |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | |
| 緩存容量 | 2048字節 | 用戶自定義 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.1 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |

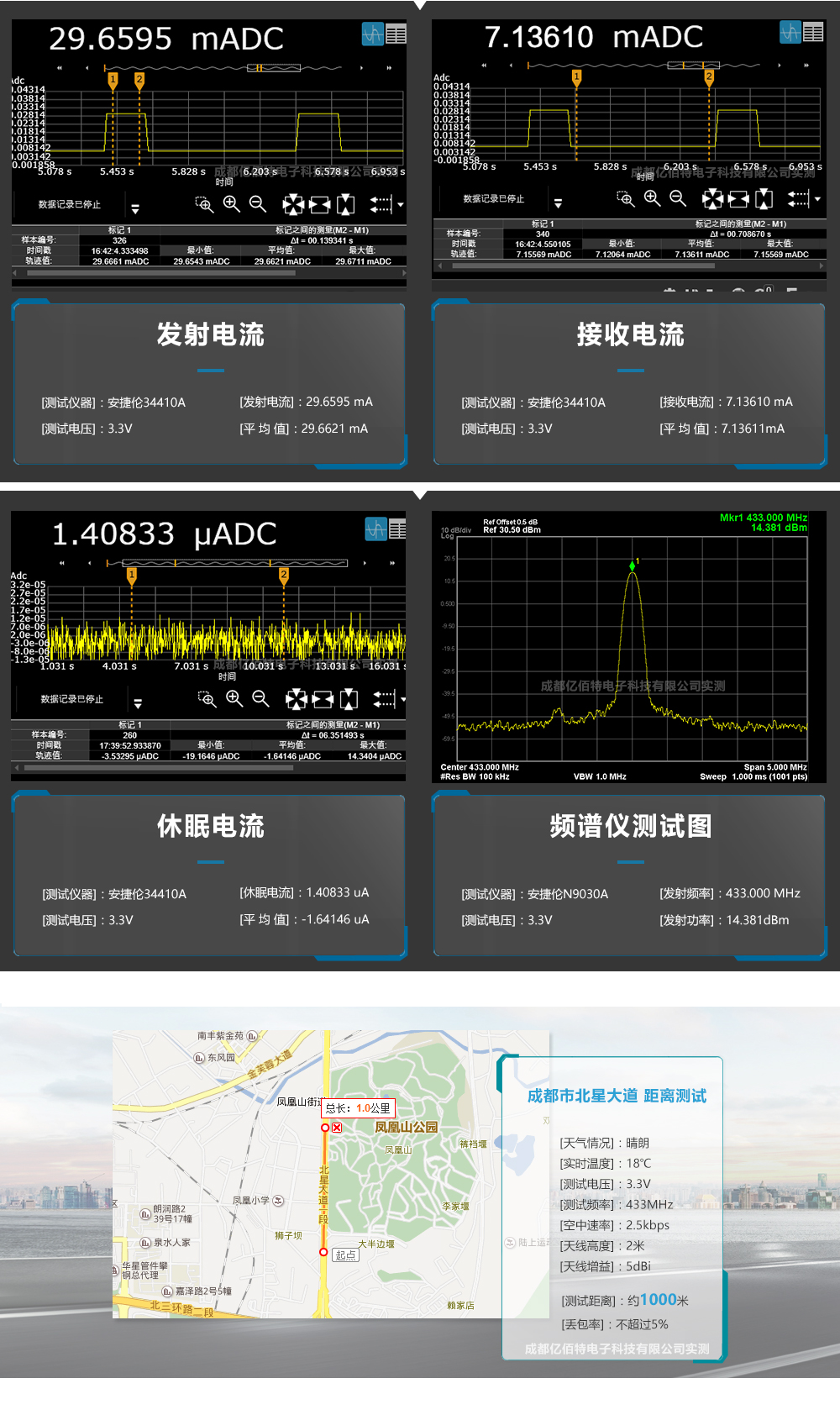

| 發射電流 | - | 27 | - | mA | 瞬時功耗 |
| 接收電流 | - | 8 | - | mA | |
| 休眠電流 | - | 1 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

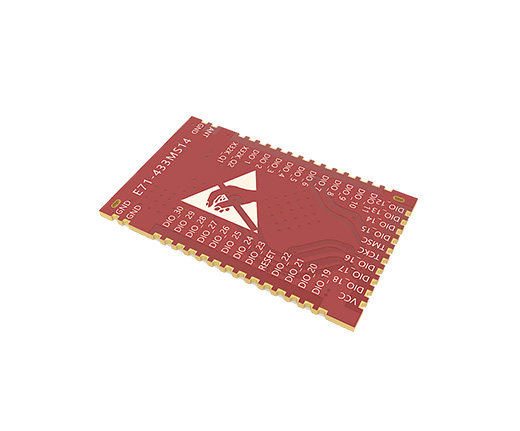

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 參考地 | 模塊地線 |
| 2 | ANT | - | 天線（50Ω特性阻抗） |
| 3-5 | NC | 保留腳 | 保留未用，需懸空 |
| 6 | LNA_EN | 輸出 | 外部 LNA 控制輸出，高電平有效（可懸空） |
| 7 | PA_EN | 輸出 | 外部 PA 控制輸出，高電平有效（可懸空） |
| 8-14 | NC | 保留腳 | 保留未用，需懸空 |
| 15 | M2 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 16 | GND | 參考地 | 模塊地線 |
| 17 | M0 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 18 | M1 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 19 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 20 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳（可配置為漏極開路或推挽輸出，詳見手冊） |
| 21 | TMSC | 輸入 | JTAG TMSC |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 23、24 | NC | 保留腳 | 保留未用，需懸空 |
| 25 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 26 | VCC | - | 模塊電源正參考，電壓范圍：2.1V~3.8V DC |
| 27 | GND | 參考地 | 模塊地線 |
| 28-31 | NC | 保留腳 | 保留未用，需懸空 |
| 32 | RESET | 輸入 | 模塊復位腳 |
| 33-40 | NC | 保留腳 | 保留未用，需懸空 |
| 41 | GND | 參考地 | 模塊地線 |
| 42 | GND | 參考地 | 模塊地線 |
| 產品說明書 |
【用戶手冊】E70-433T14S_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】Pcb_E70 |
| 【測試底板】E70-TBL-01_Datasheet_CN |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_v3.8 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E70-CE證書  |
| 【FCC認證】E70-FCC證書 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：協助選型；1.要求模塊采用 ISM頻段 :如 433,315M,2.4G,470-510M,950-960M等均可；2.要求模塊的接口采用SPI，串口或USB口；3.WiFi模塊。 |
| 答：推薦了解下E70/E71/E76系列產品，但都不能全部滿足需求。WiFi模塊推薦使用E103-W02系列產品,如對成本有需求E103-W01。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E70-400M14S1B | UART I/O | CC1312R | 410M 490M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | 硬件SOC模塊、高速連傳 | ||
| E70-900MT14S | UART | CC1310 | 900M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 超小體積,高速連續傳輸 | ||
| E70-433MT14S | UART | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 雙核ARM，高速連續傳輸 | ||
| E70-900T30S | UART I/O | CC1310 | 868M 915M | 30 | 6 | 2.5k~168k | 貼片 | 24*38.5 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 16*26 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S2 | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 14*20 | 雙核ARM，高速連續傳輸 | ||
| E70-900M14S1B | UART I/O | CC1312R | 868M 915M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | ARM處理器，高速連傳 | ||
| E70-915NW30S | UART | - | 915M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-915NW14S | UART | - | 915M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-DTU(433NW30-4G) | - | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | 星型自組網 | ||
| E70-DTU(433NW30) | RS232 RS485 | - | 433M | 30 | 6.5 | 5k~50k | 壓線 | 82*62*25 | 多發一收,星型自組網,200節點并發 | ||
| E70-DTU(433NW30-ETH) | 以太網 | - | 433M | 30 | 6.5 | 5k~50k | RJ45 | 82*62*25 | 多發一收，星型自組網 | ||
| E70-433NW30S | UART | - | 433M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-433NW14S | UART | - | 433M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-433T14S2 | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 14 * 20 | 雙核ARM，高速連續傳輸 | ||
| E70-433T30S | UART I/O | CC1310 | 433M | 30 | 6 | 2.5k~168k | 貼片 | 24 * 38.5 | 連續傳輸，雙核ARM | ||
| E70-433T14S | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5~168k | 貼片 | 16 * 26 | 雙核ARM，高速連續傳輸 |
