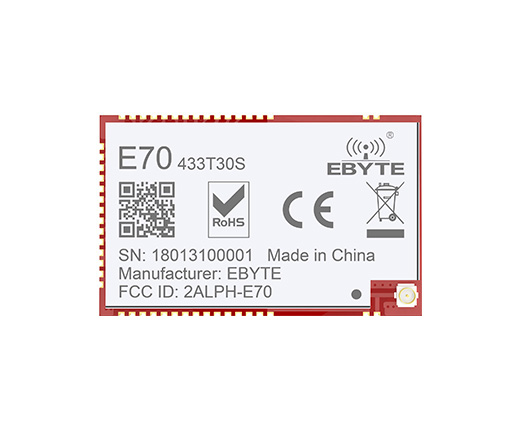

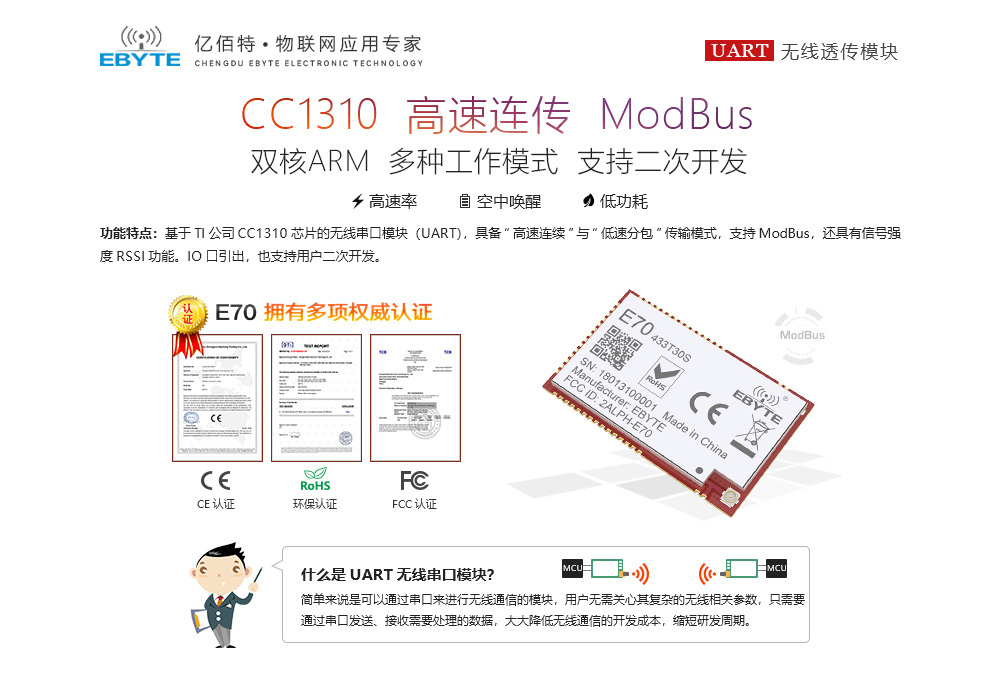

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 431~446.5 MHz | 出廠默認 433MHz (24MHz晶振） |
| 發射功率 | 17~30 dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -110 dBm | 空速 50kbps |
| 空中速率 | 2.5k~168kbps | 出廠默認 2.5kbps |

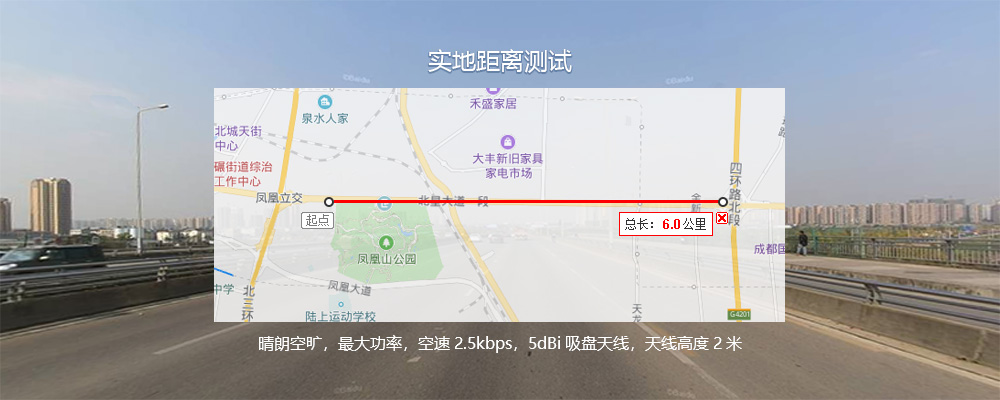

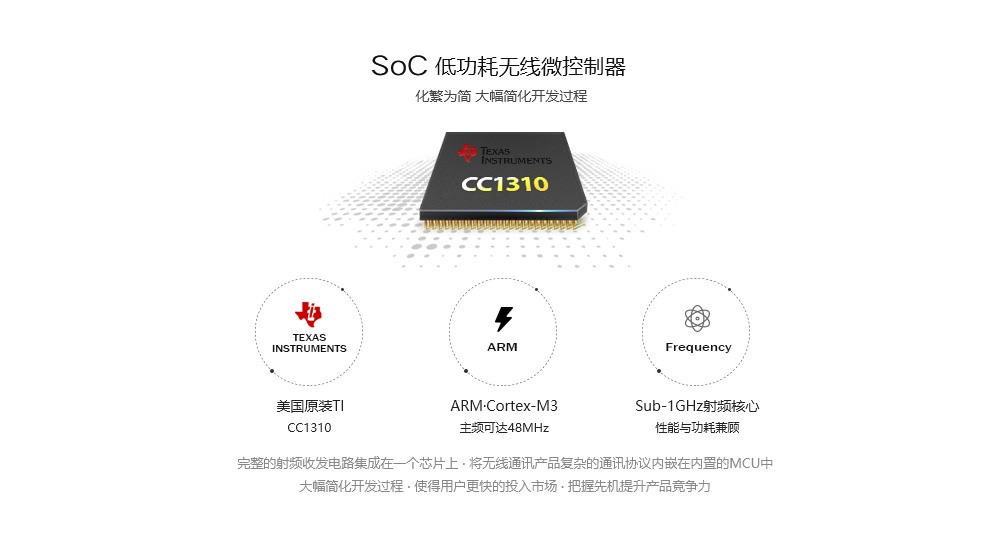

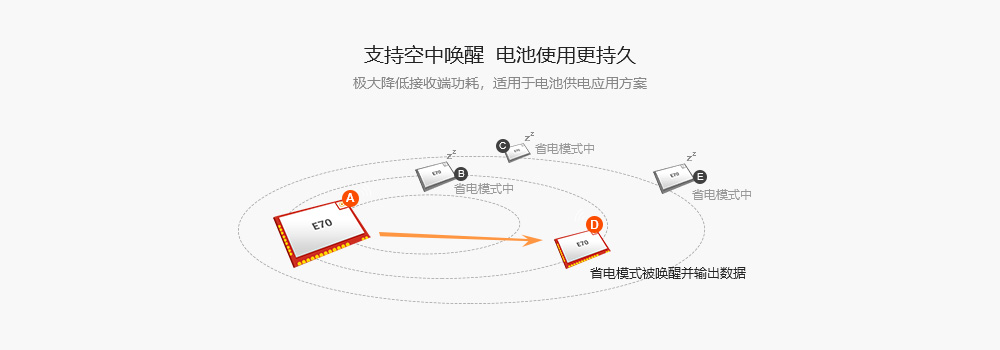

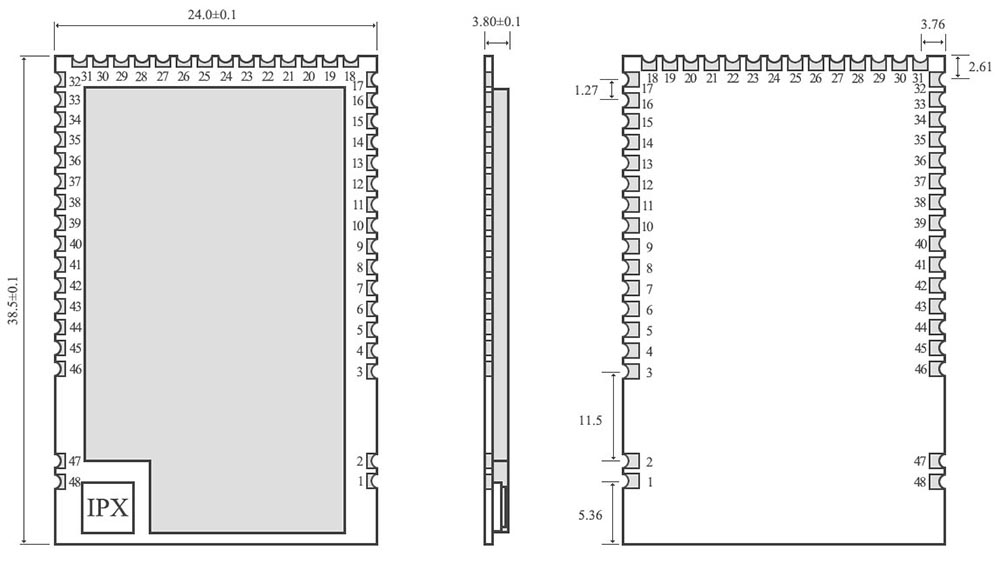

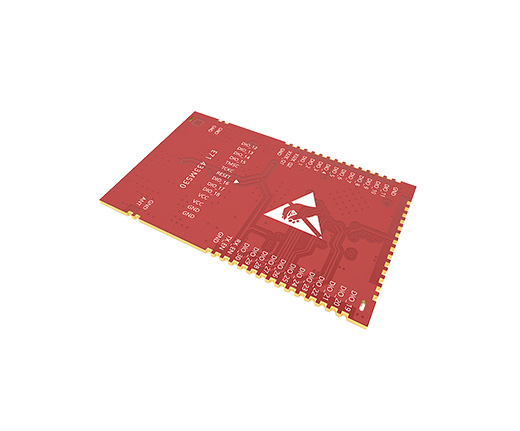

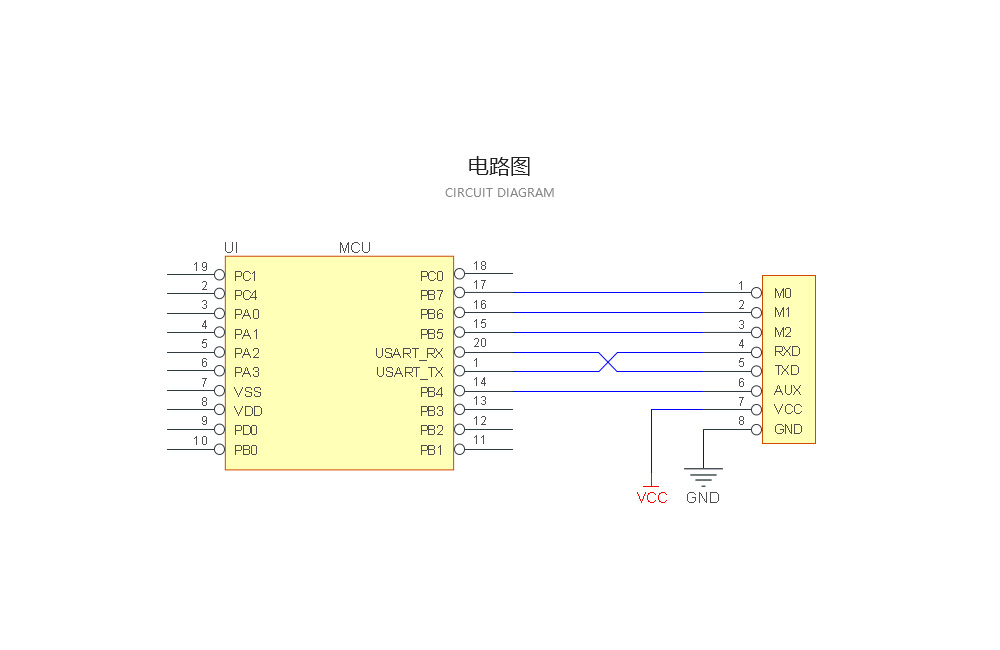

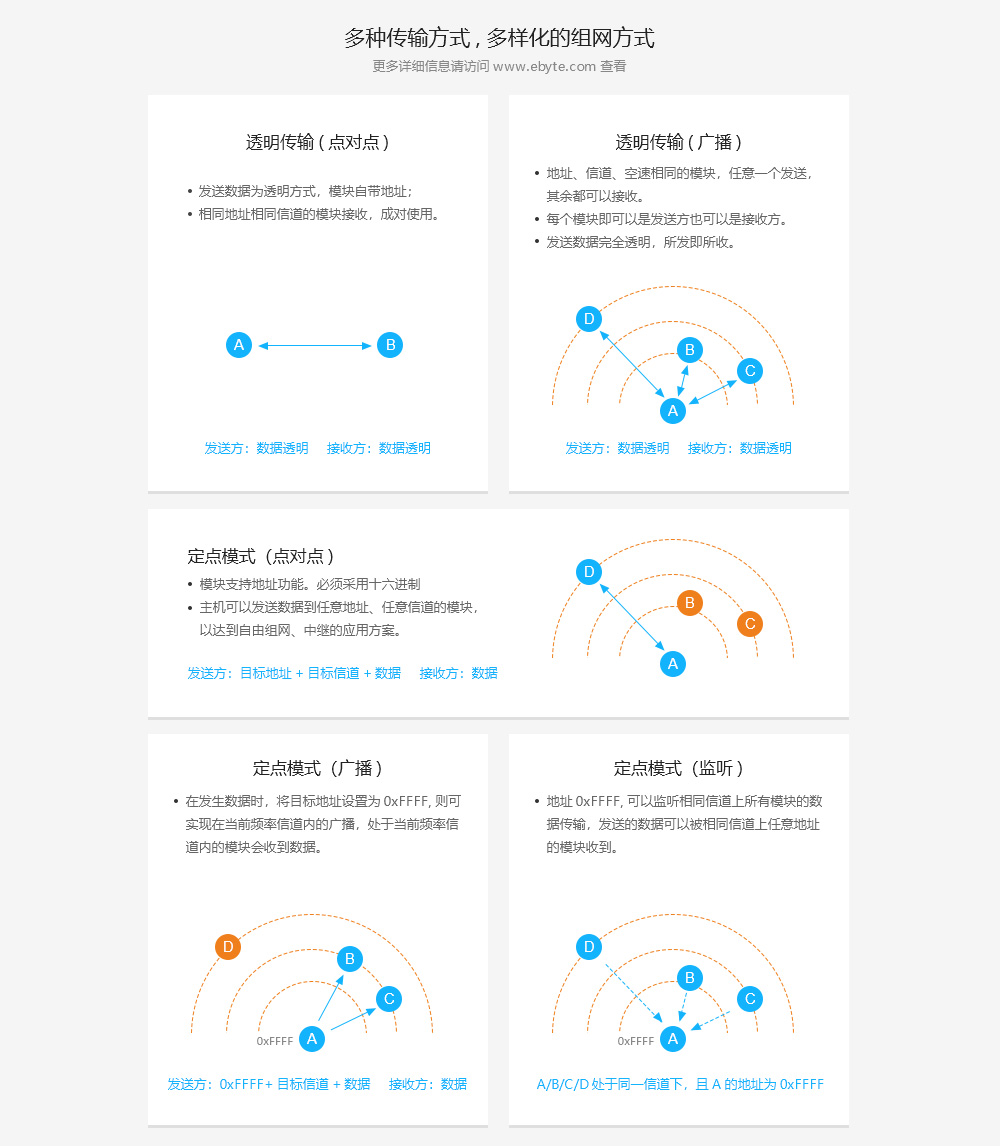

| 實測距離 | 6000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速2.5kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC1310F128RGZ | - |
| FLASH | 128 KB | - |
| RAM | 20 KB | - |
| 內核 | Cortex-M3（MCU）+Cortex-M0（RF） | - |
| 尺寸大小 | 24 * 38.5 mm | 不含SMA |
| 天線形式 | IPEX/郵票孔 | - |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | - |
| 緩存容量 | 2048字節 | 用戶自定義 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.6 | 5.0 | 5.5 | V | 建議使用 5V |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 530 | - | mA | 瞬時功耗 |
| 接收電流 | - | 14 | - | mA | - |
| 休眠電流 | - | 4.0 | - | μA | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | +125 | ℃ | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1-3、17、30、31、46、47 | GND | 參考地 | 模塊地線 |
| 4-10 | NC | 保留腳 | 保留未用，需懸空 |
| 11 | LNA_EN | 輸出 | 內部單片機控制 LNA 引腳，高電平有效，連接44引腳 |
| 12 | PA_EN | 輸出 | 內部單片機控制 PA 引腳，高電平有效，連接45腳 |
| 13-15 | NC | 保留腳 | 保留未用，需懸空 |
| 16 | M2 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 18 | M0 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 19 | M1 | 輸入 | M2M1M0共同組合決定模塊8種工作模式（不可懸空，如不使用可接地） |
| 20 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 21 | TXD | 輸出 | TTL串口輸入，連接到外部RXD引腳（可配置為漏極開路或上拉輸入，詳見手冊） |
| 22 | TMSC | 輸入 | JTAG TMSC |
| 23 | TCKC | 輸入 | JTAG TCKC |
| 24 | RESET | 輸入 | 模塊復位腳，低電平有效 |
| 25 | NC | 保留腳 | 保留未用，需懸空 |
| 26 | NC | 保留腳 | 保留未用，需懸空 |
| 27 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 28-29 | VCC | - | 模塊電源正參考，電壓范圍：2.6V~5.5V DC |
| 32-43 | NC | 保留腳 | 保留未用，需懸空 |
| 44 | LNA_EN | 輸入 | 內部 LNA 使能引腳，高電平有效，連接11引腳 |
| 45 | PA_EN | 輸入 | 內部 PA 使能引腳，高電平有效，連接12引腳 |
| 48 | ANT | - | 天線（50Ω特性阻抗） |
