接口類型：RS232/RS485
工作頻率：431~446.5MHz
發射功率：1W
通信距離：6.5km
尺寸大小：82*62*25mm
產品重量：132±5g

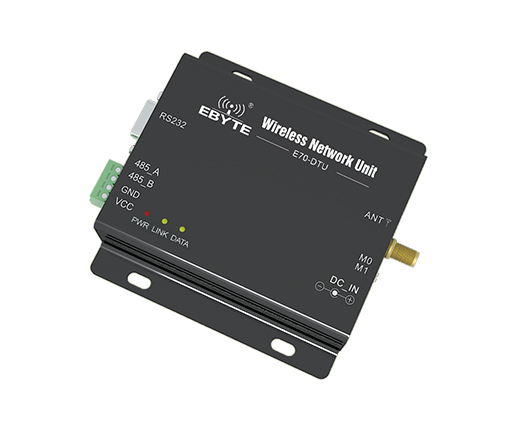

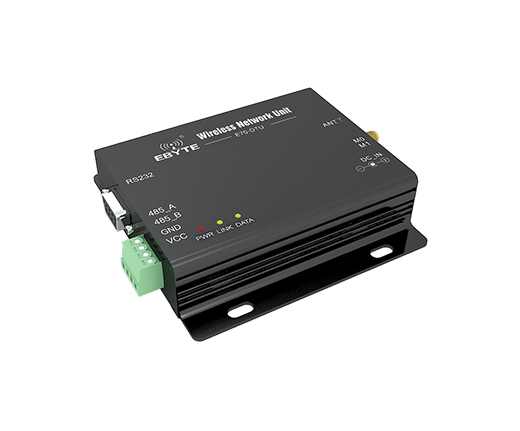

產品簡介：采用星型網絡系統，工作在433MHz頻段，模塊集協調器、終端為一體，具有長距離、高速率兩種傳輸模式，最大支持200個節點同時并發數據到協調器，所有操作配置采用客戶方便的上位機操作模式，極大簡化用戶操作，適用于多種無線通訊組網場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 431~446.5 MHz | 出廠默認 433MHz |
| 發射功率 | 17~30 dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -110 dBm | 空速 50kbps |
| 空中速率 | 5k，50kbps | 出廠默認 5kbps |
| 實測距離 | 6500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速 5kbps |
| 硬件參數 | 參數值 | 備注 |

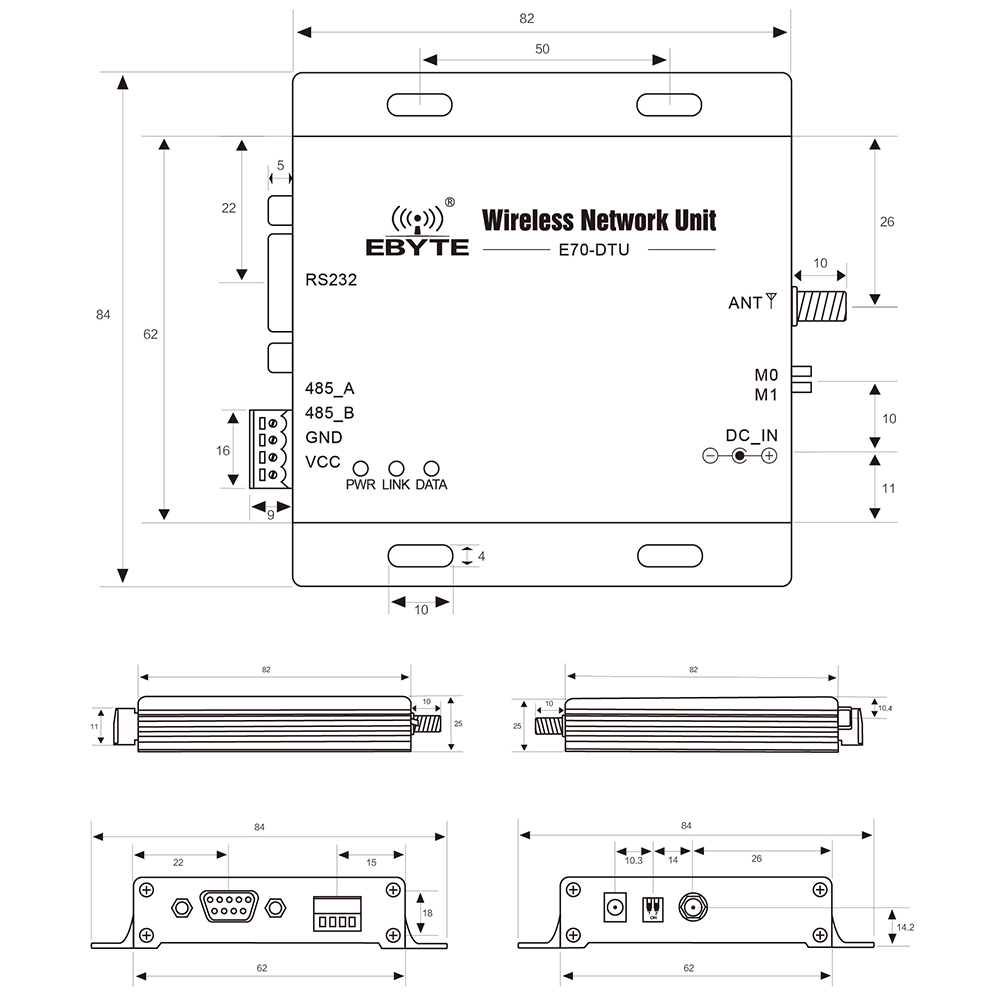

| 尺寸大小 | 82 * 62 * 25mm | 不含SMA |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | |
| 封裝方式 | DB-9/壓線 | |
| 緩存容量 | 2048字節 | 用戶自定義 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 421.2 | 468 | 514.8 | mA | 30dBm（1W） |
| 守候電流 | 40 | 44 | 49 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 腳號 | 名稱 | 說明 |
| 1 | RS232 | 標準DB9，孔式 |
| 2 | 485_A | 外接其他 RS485 設備的 A 端 |
| 3 | 485_B | 外接其他 RS485 設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，默認供電 8~28V |
| 6 | PWR | 電源指示燈 |
| 7 | LINK | 網絡連接指示燈 |
| 8 | WORK | 收發指示燈 |
| 9 | DC8~28V | DC 座，默認供電 8~28V |
| 10 | M1 | 工作模式選擇 |
| 11 | M0 | 工作模式選擇 |
| 12 | ANT | 天線接口（SMA-K 外螺紋內孔，50Ω 特性阻抗） |
| 產品說明書 |
【用戶手冊】E70-DTU(433NW30)_UserManual_CN_ |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】億佰特網絡配置工具 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E70-400M14S1B | UART I/O | CC1312R | 410M 490M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | 硬件SOC模塊、高速連傳 | ||
| E70-900MT14S | UART | CC1310 | 900M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 超小體積,高速連續傳輸 | ||
| E70-433MT14S | UART | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 10*10 | 雙核ARM，高速連續傳輸 | ||
| E70-900T30S | UART I/O | CC1310 | 868M 915M | 30 | 6 | 2.5k~168k | 貼片 | 24*38.5 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 16*26 | 雙核ARM，高速連續傳輸 | ||
| E70-900T14S2 | UART I/O | CC1310 | 868M 915M | 14 | 1.5 | 2.5~168k | 貼片 | 14*20 | 雙核ARM，高速連續傳輸 | ||
| E70-900M14S1B | UART I/O | CC1312R | 868M 915M | 14 | 1.5 | 20~1000k | 貼片 | 16*26 | ARM處理器，高速連傳 | ||
| E70-915NW30S | UART | - | 915M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-915NW14S | UART | - | 915M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-DTU(433NW30-4G) | - | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | 星型自組網 | ||
| E70-DTU(433NW30) | RS232 RS485 | - | 433M | 30 | 6.5 | 5k~50k | 壓線 | 82*62*25 | 多發一收,星型自組網,200節點并發 | ||
| E70-DTU(433NW30-ETH) | 以太網 | - | 433M | 30 | 6.5 | 5k~50k | RJ45 | 82*62*25 | 多發一收，星型自組網 | ||
| E70-433NW30S | UART | - | 433M | 30 | 6.5 | 2.5~168k | 貼片 | 24*38.5 | 星型自組網，200節點并發 | ||
| E70-433NW14S | UART | - | 433M | 14 | 2.5 | 2.5~168k | 貼片 | 16*26 | 星型自組網，200節點并發 | ||
| E70-433T14S2 | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5k~168k | 貼片 | 14 * 20 | 雙核ARM，高速連續傳輸 | ||
| E70-433T30S | UART I/O | CC1310 | 433M | 30 | 6 | 2.5k~168k | 貼片 | 24 * 38.5 | 連續傳輸，雙核ARM | ||
| E70-433T14S | UART I/O | CC1310 | 433M | 14 | 1.5 | 2.5~168k | 貼片 | 16 * 26 | 雙核ARM，高速連續傳輸 |
