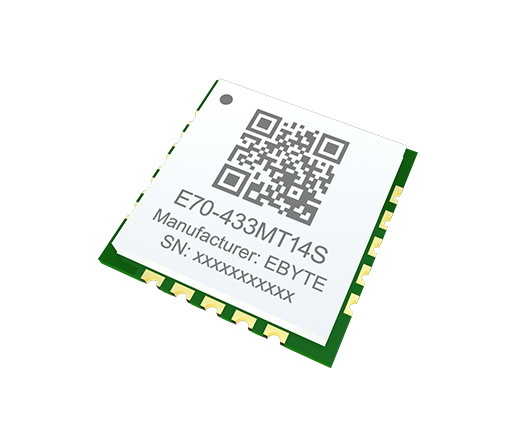

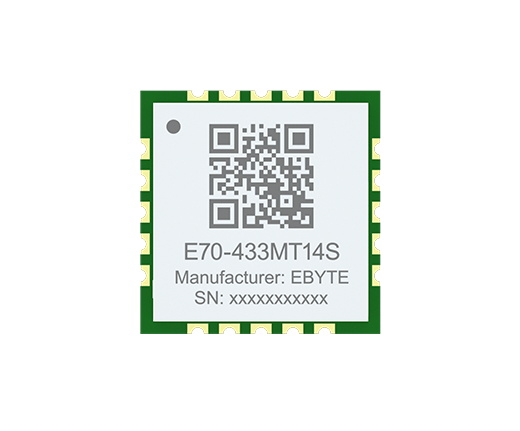

E70-433MT14S 超小體積無線串口模塊

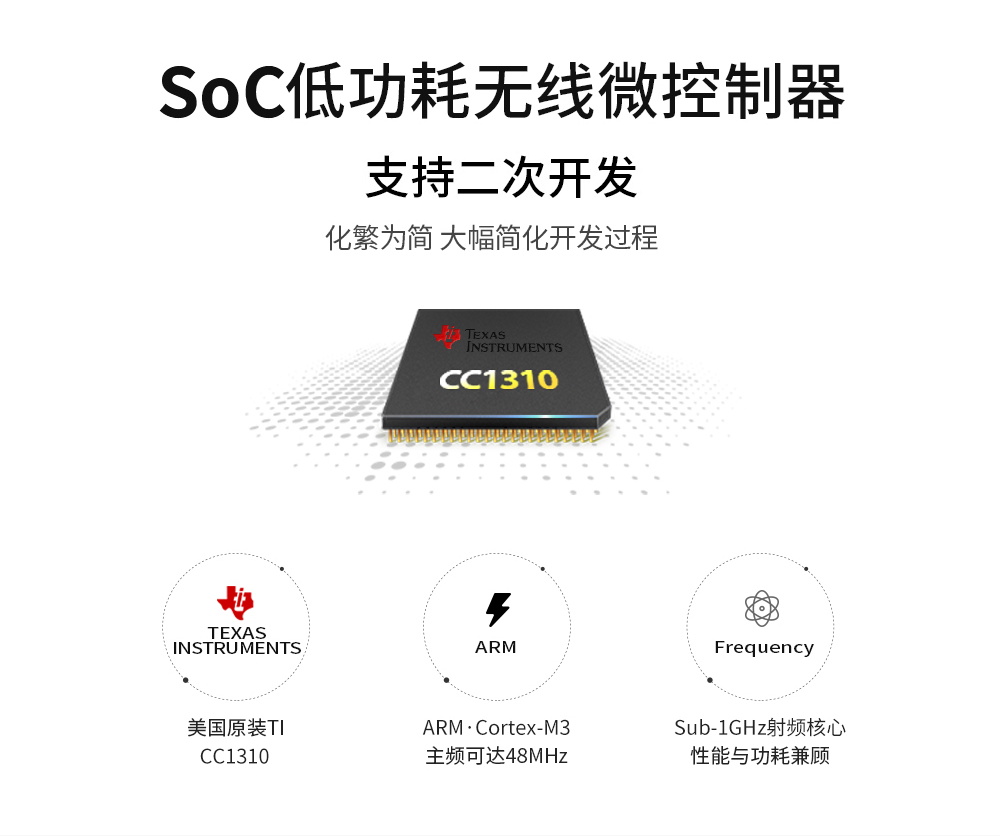

芯片方案：CC1310

工作頻率：425～450.5MHz

發射功率：14dBm

通信距離：1.5km

空中速率：2.5k～168k

產品尺寸：10*10mm 產品重量：0.5g±0.1g

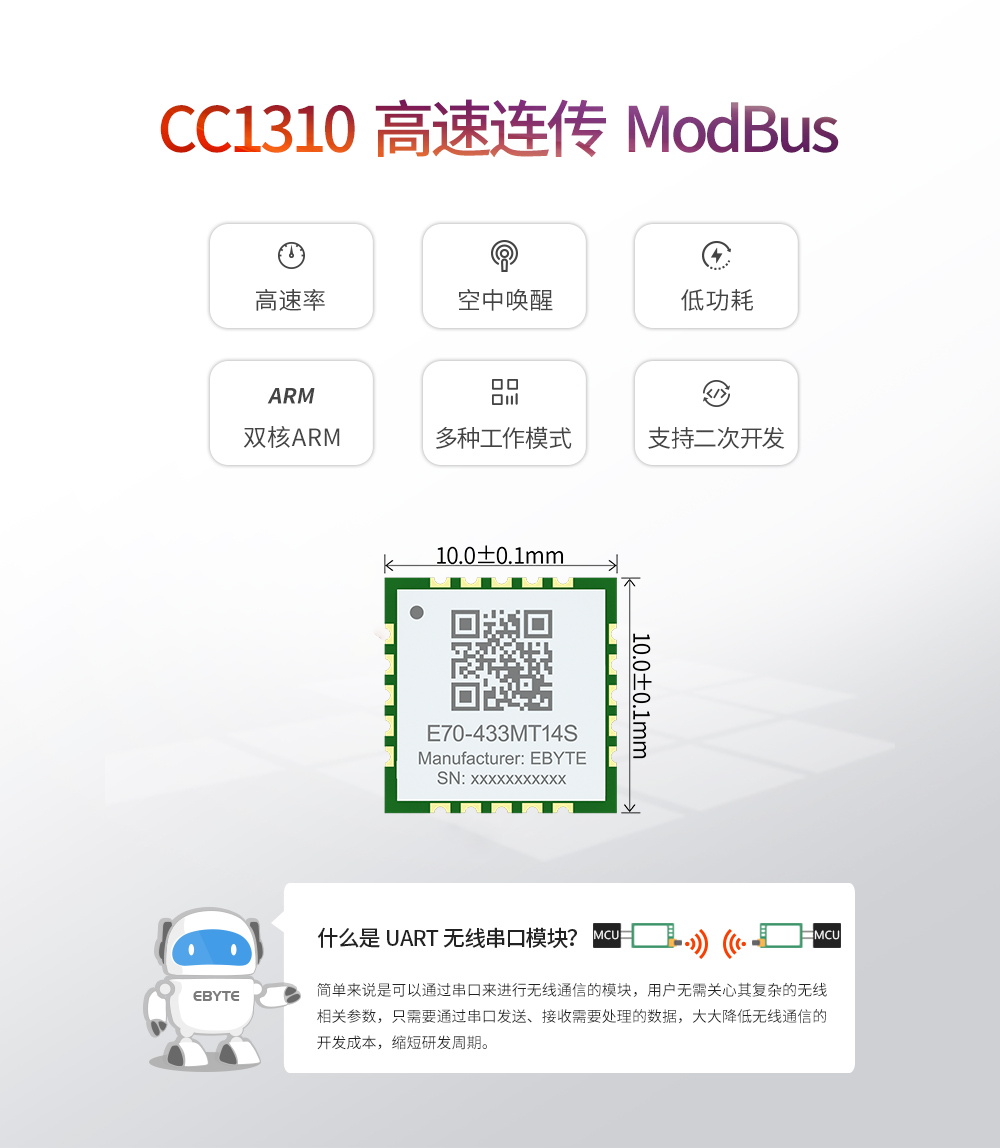

產品簡介：是基于TI公司CC1310射頻芯片（內置雙核ARM）的無線串口模塊（UART），可工作在425-450.5MHz頻段（默認433MHz），GFSK調制方式，TTL電平輸出，3.3V的IO口電壓；該產品內置串口功能，支持二次開發，采用24MHz工業級晶振，保證其工業性和穩定性。

E28-T系列l(wèi)ora模塊8-E61無線模塊lora無線模塊

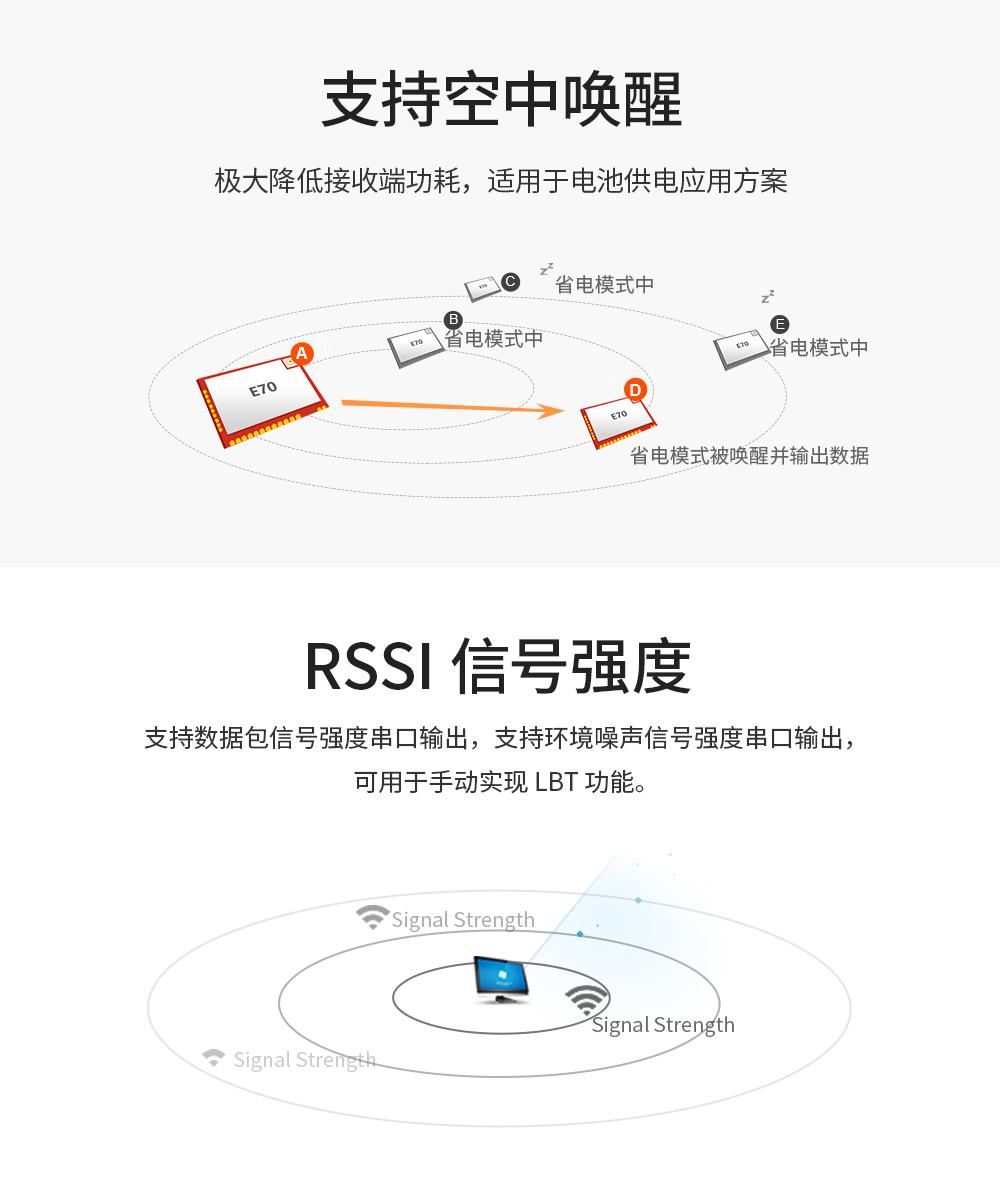

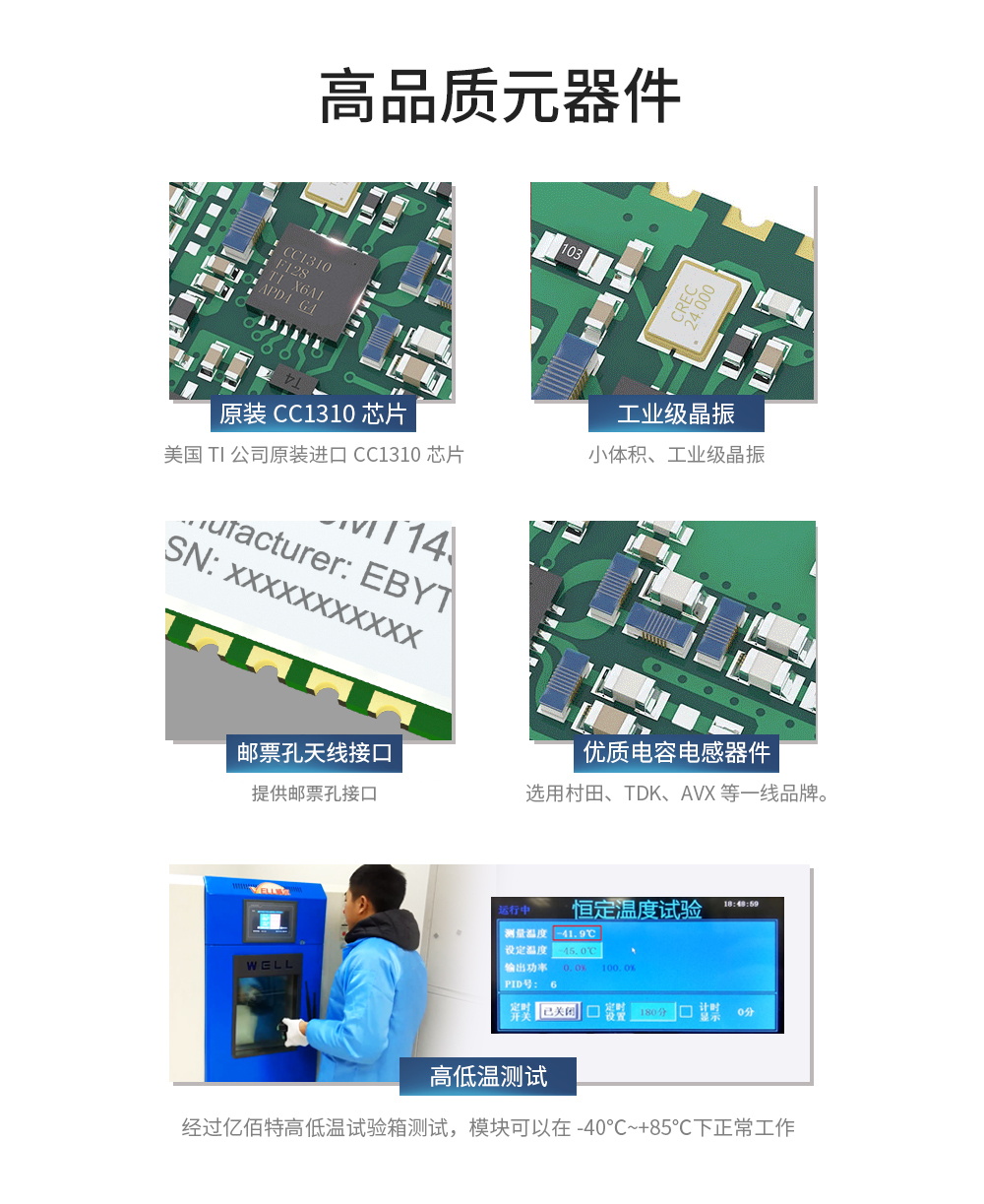

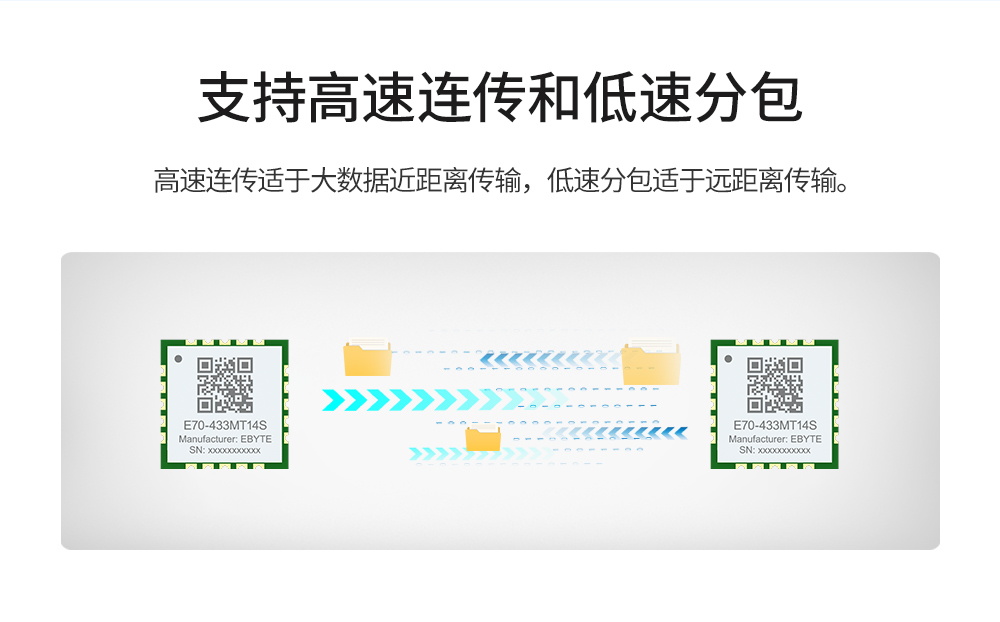

小尺寸無線串口模塊 (1)
小尺寸無線串口模塊 (2)
小尺寸無線串口模塊 (3)
小尺寸無線串口模塊 (4)
小尺寸無線串口模塊 (5)
小尺寸無線串口模塊 (6)
小尺寸無線串口模塊 (7)
小尺寸無線串口模塊 (8)
小尺寸無線串口模塊 (9)

射頻參數單位參數備注
發射功率dBm14-
接收靈敏度dBm-108空中速率為2.5kbps
參考距離m1500m晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.5kbps
工作頻段MHz425~450.5出廠默認433MHz，支持ISM
頻段
空中速率bps2.5k~168k用戶編程控制
阻塞功率dBm10近距離使用燒毀概率較小

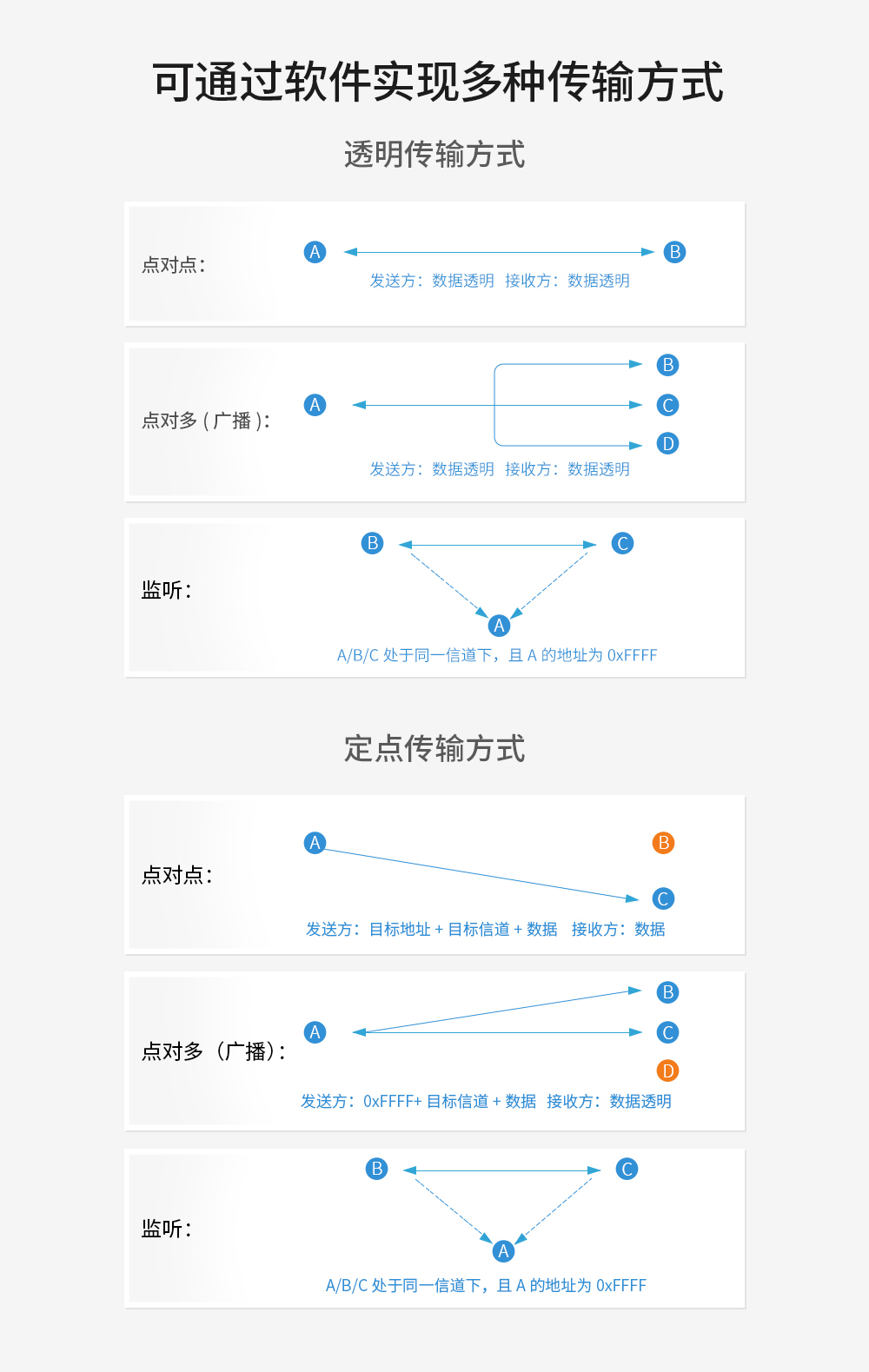

發射長度/傳輸模式規定詳見傳輸模式


電氣參數單位參數備注
工作電壓V2.2~3.8超過3.8V 永久燒毀模塊。
通信電平V3.3使用5V TTL有風險燒毀
功耗發射電流mA32瞬時功耗
接收電流mA9-
休眠電流μA1.7軟件關斷
溫度工作溫度℃-20 ~ +85工業級
儲存溫度-40 ~ +125-


硬件參數參數備注
芯片CC1310-
緩存容量2048 Byte用戶自定義
FLASH128 KB-
RAM8 KB-
內核Cortex-M3 (MCU) +Cortex-M0(RF）-
通信接口UART 串口TTL電平
調制方式GFSK-
封裝方式貼片-
天線接口郵票孔特性阻抗約50歐姆
尺寸10*10mE70-433T14S2不含SMA


小尺寸無線串口模塊引腳


引腳序號引腳名稱引腳方向引腳用途
1VCC電源

模塊電源正參考，電壓范圍:2.2~3.8V DC

2GND參考地

地線，連接到電源參考地

3RESET輸入

模塊復位腳，低電平有效

4TCK輸入/輸出

程序下載口，JTAG TCKC

5TMS輸入/輸出

程序下載口，JTAG TMSC

6ANT輸入/輸出

天線接口，郵票孔(50Ω特性阻抗）

7GND參考地

地線，連接到電源參考地

8NC保留腳

保留未用，需懸空

9NC保留腳

保留未用，需懸空

10NC保留腳

保留未用，需懸空

11AUX輸出

用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平，可配置為漏極開路輸出，或推挽輸出，詳見參數設置（可以懸空）

12TXD輸出

也可做為TTL串口輸出，連接到外部RXD輸入引腳:可配置為漏極開路或推挽輸出，詳見參數設置

13RXD輸入

TTL串口輸入，連接到外部TXD輸出引腳:可配置為漏極開路或上拉輸入，詳見參數設置

14LNA_EN輸出

外部LNA控制輸出，高電平有效（可懸空）

15PA_EN輸出

外部PA控制輸出，高電平有效（可懸空）

16GND參考地

地線，連接到電源參考地

17NC保留腳

保留未用，需懸空

18M2輸入

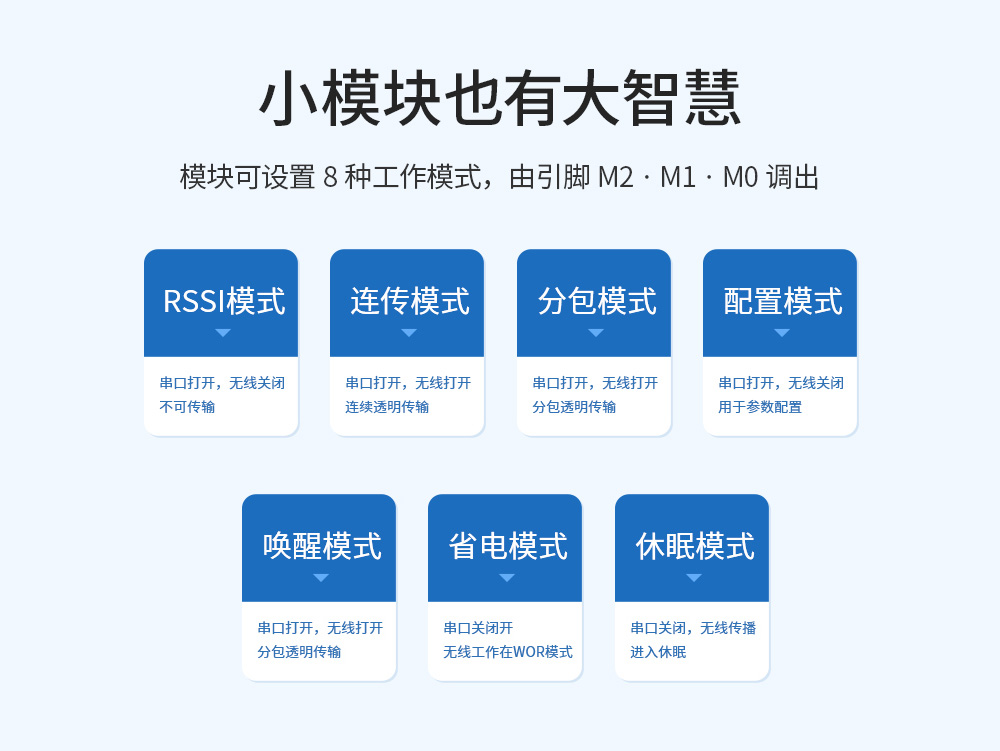

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻

19M1輸入

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻

20M0輸入

M2M1M0共同組合決定模塊8種工作模式，使用時需外部串聯一個1K的保護電阻


       產品說明書
    【用戶手冊】E70-433MT14S_Usermanual_CN  下載



       開發測試
    【封裝文件】PCB 下載
    【3D 文件】E70-433MT14S(3D) 下載



       工具軟件
    【通信測試】串口調試助手_XCOM  下載
    【參數配置】RF_Setting_ 下載


       億佰特簡介
    【企業簡介】  下載


       認證資料
    【CE認證】E70-CE證書 下載
    【FCC認證】E70-FCC證書  下載
       在線購買
    【億佰特官方淘寶店】：https://item.taobao.com
     【阿里巴巴】：https://detail.1688.com
