工作頻率：431~446.5MHz
發射功率：30dBm
通信距離：6.5km
產品尺寸：108*75*37mm
產品重量：261±5g

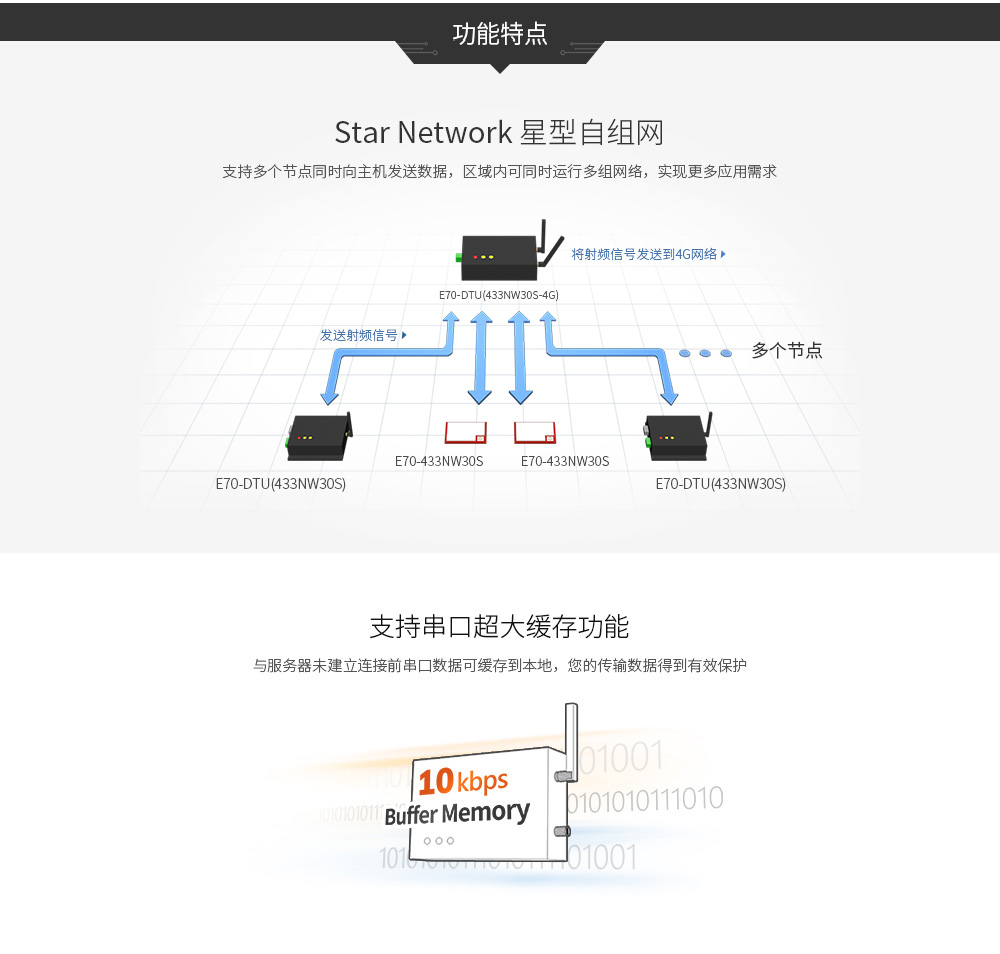

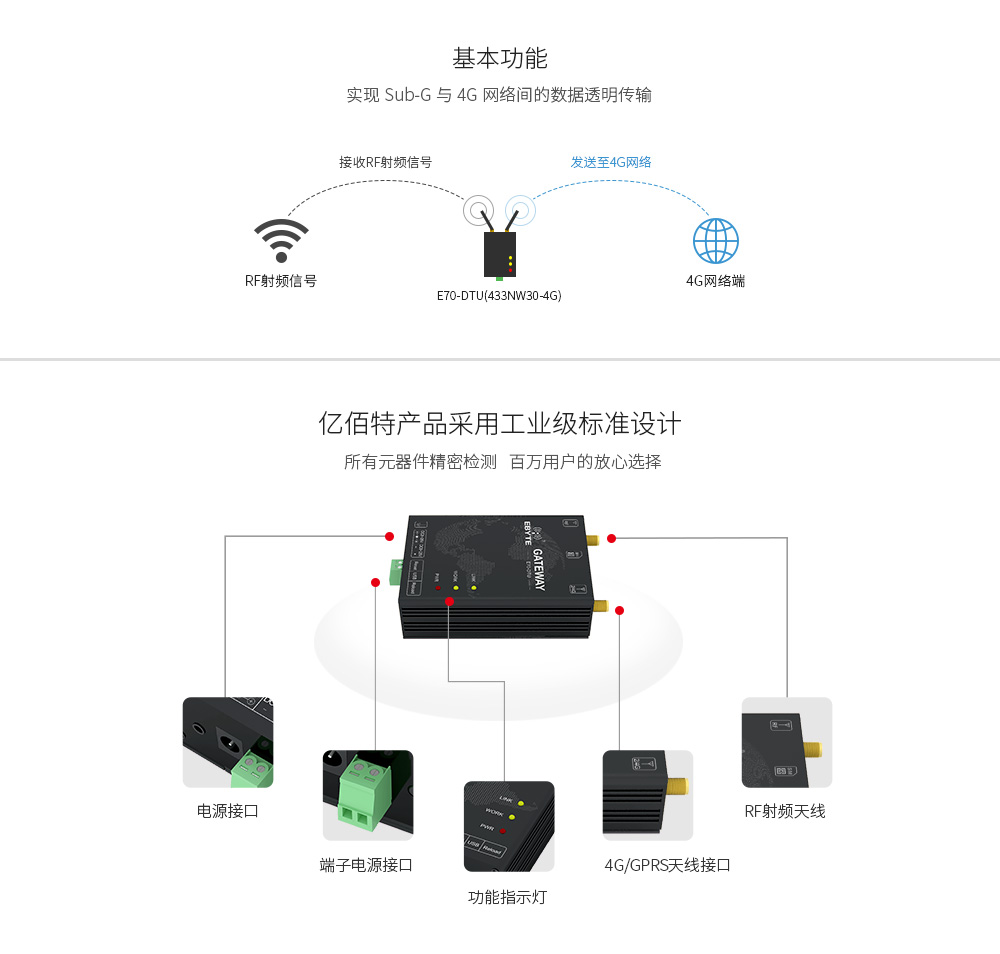

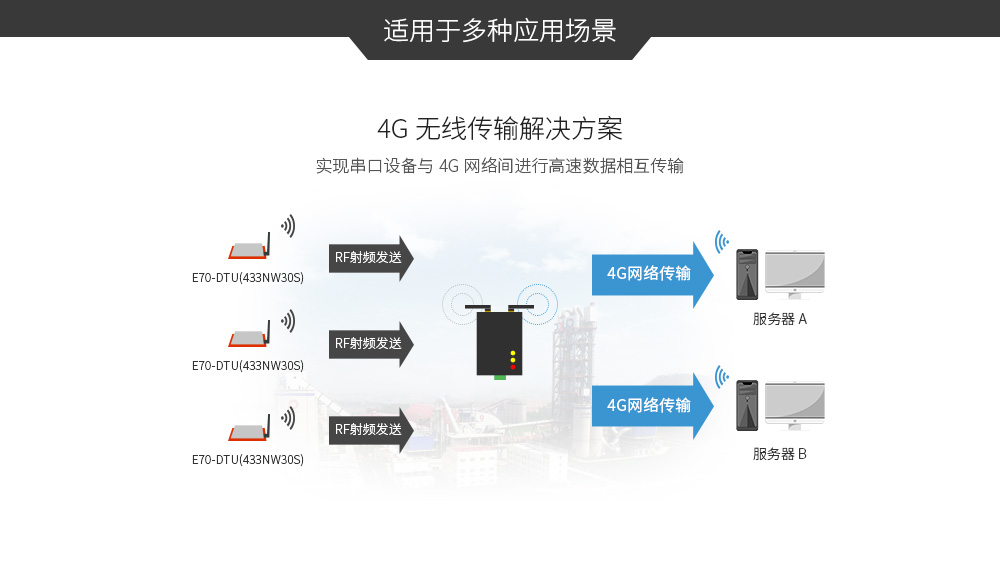

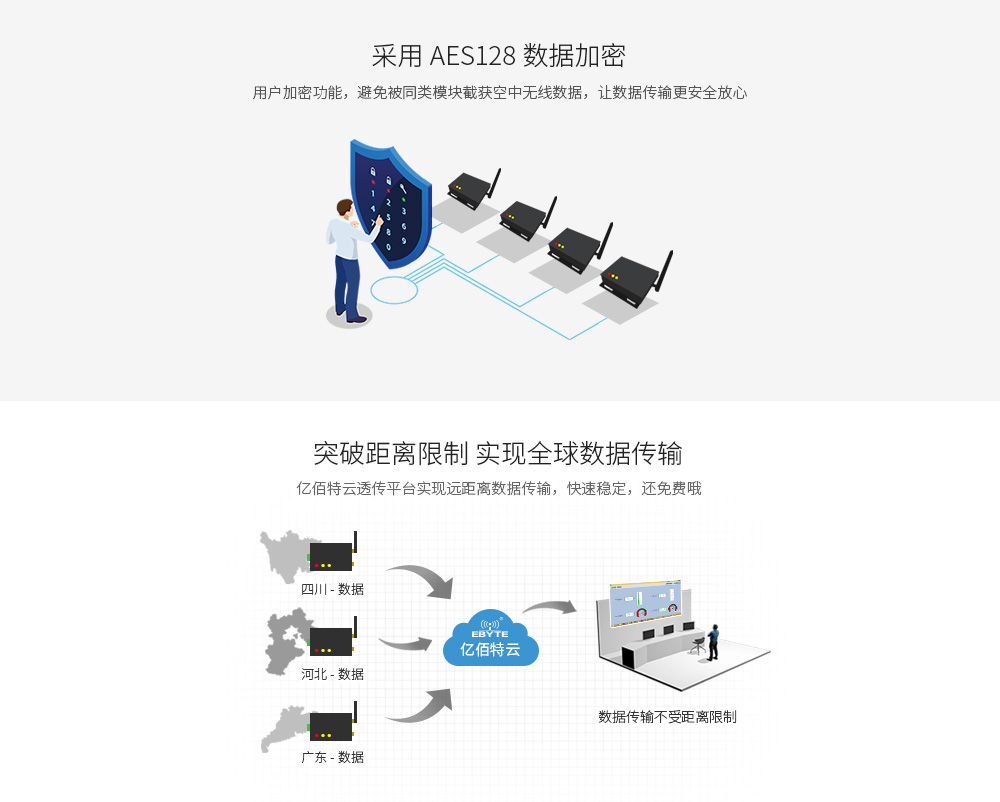

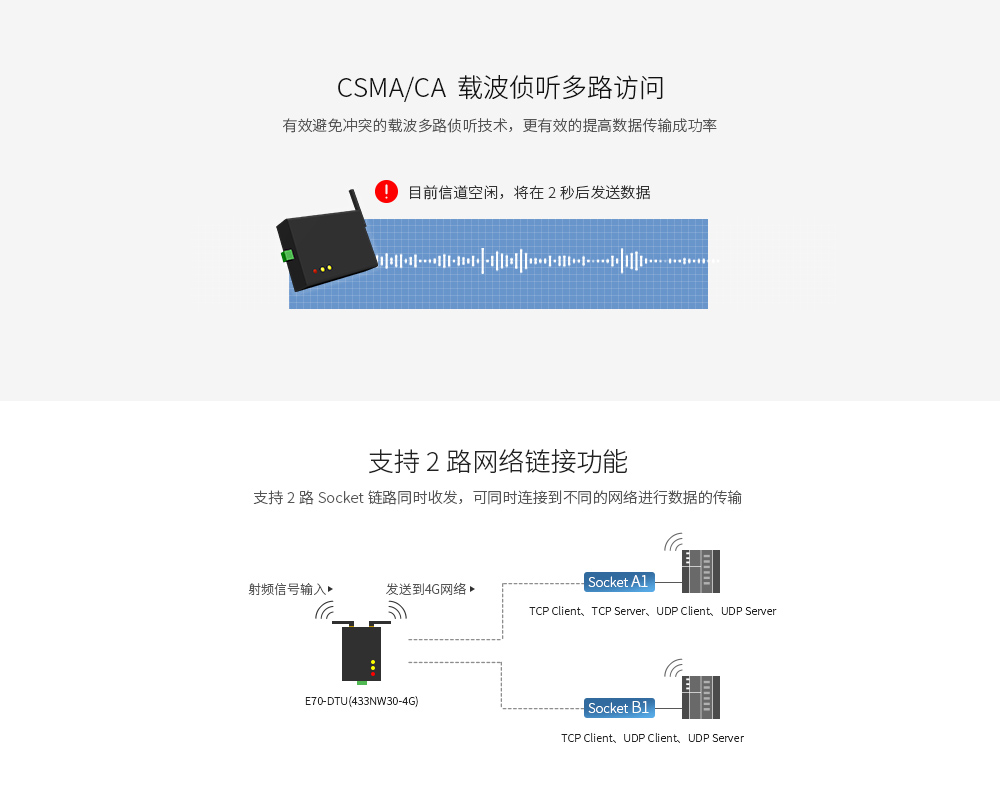

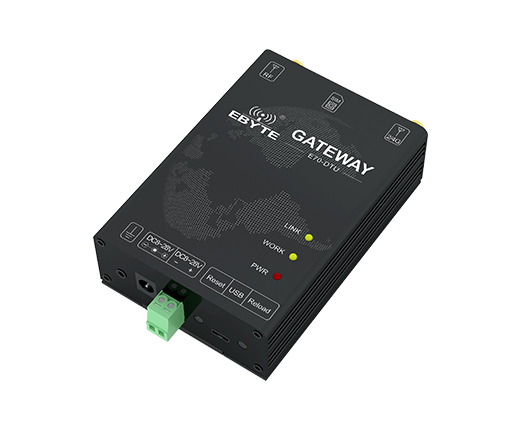

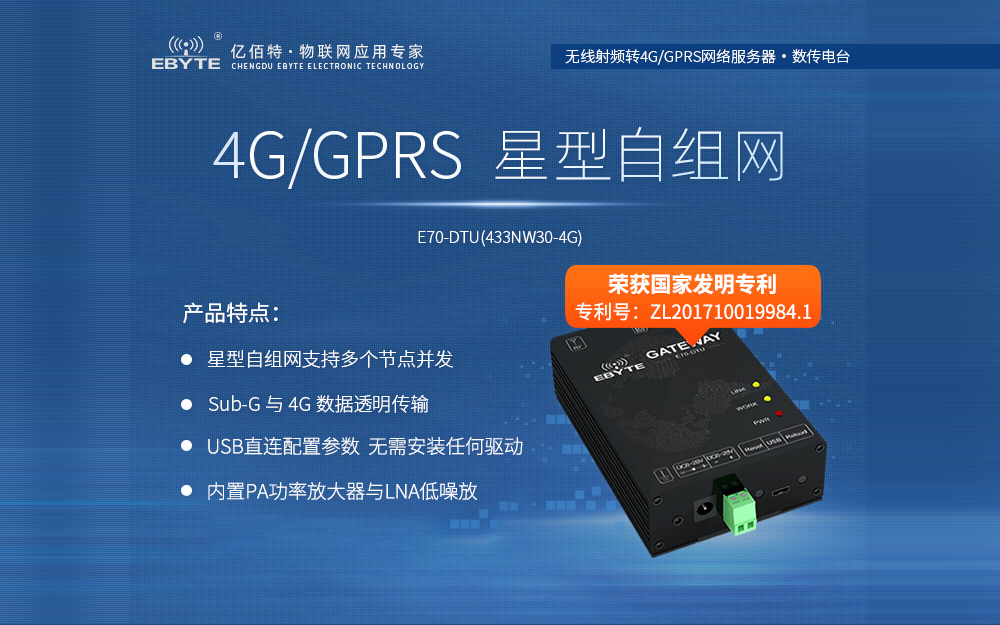

產品簡介：E70-DTU(433NW30-4G)數傳電臺是一款無線射頻轉4G網絡服務器的數傳電臺，實現了Sub-1G與4G網絡數據透明傳輸。無線射頻星型組網模塊集主機（協調器）、終端為一體，具有長距離、高速率兩種傳輸模式，一個主機（協調器）支持多達200個節點與其通訊，無需處理繁瑣的組網協議，解決了傳統433MHz無線數傳無法并發而引起的一系列問題。
| NET 特性參數 | 描述 |
| 支持頻段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8 TD-SCDMA：B34/B39 CDMA：BC0 GSM：900/1800MHz |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 傳輸速率：9.6kbps， 14.4kbps |
| 網絡協議特性 | 支持TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/ SMTPS/SSL/FILE協議 支持 PAP (Password Authentication Protocol) 和CHAP (ChallengeHandshake Authentication Protocol) |
| 天線接口 | SMA 接口，NET信號輸出，50歐姆特性阻抗 |
| 帶寬 | 1.4/3/5/10/15/20MHz |
| 發射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 靈敏度 | FDD B1: -101.6dBm (10M) TDD B40: -101.4dBm (10M) TD-SCDMA B34: -110dBm TD-SCDMAB39: -110dBm CDMA BC0: -108dBm |
| RF 特性參數 | 參數值 |
| 工作模式 | 協調器/普通節點 (可配置為協調器、普通節點) |
| 輸入格式 | 廣播 (默認廣播，可配置為廣播、短地址+數據、長地址+數據) |
| 傳輸模式 | 長距離 (默認長距離，可配置為長距離、標準傳輸) |
| 發射功率 | 極高 (默認極高，可配置為極高、高、中、低) |
| 并發性能 | 高 (默認高，可配置為低、中、高、極高) |
| 輸出格式 | 有效數據（透?jìng)鳎?/span> |
| 重啟參數 | 60 (默認60，可配置為0或60--65535，十進制) |
| PANID | 65535 (默認65535，可配置為0-65535，十進制) |
| 休眠時間 | 6 (默認6，可配置為2--60) |
| 波特率 | 115200bps（不支持修改） |
| 天線接口 | SMA接口（RF信號輸出，50歐姆特性阻抗） |
| 電臺系統參數 | 參數值 |
| 耗流值（典型值） | 80.8338mA@12V（空閑狀態下，不傳輸數據） |
| 工作溫度 | -30℃~+70℃（擴展溫度-40℃~+85℃） |
| 工作電壓 | DC8~28V（推薦12V/24V供電） |

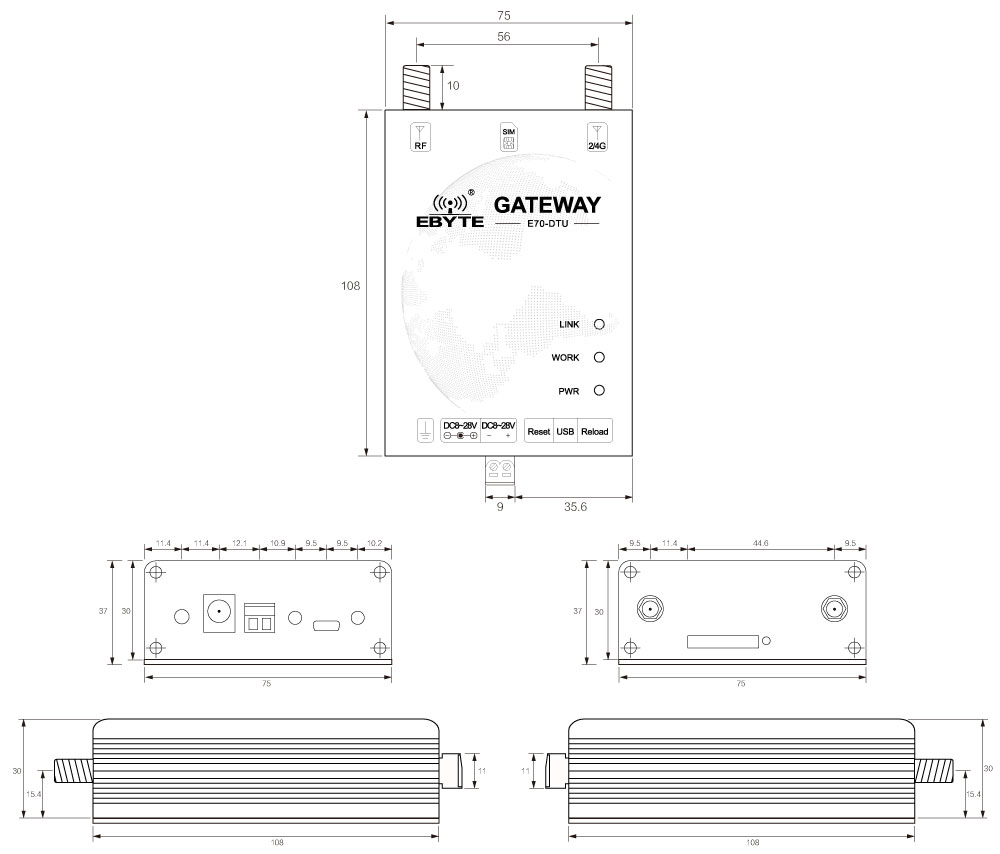

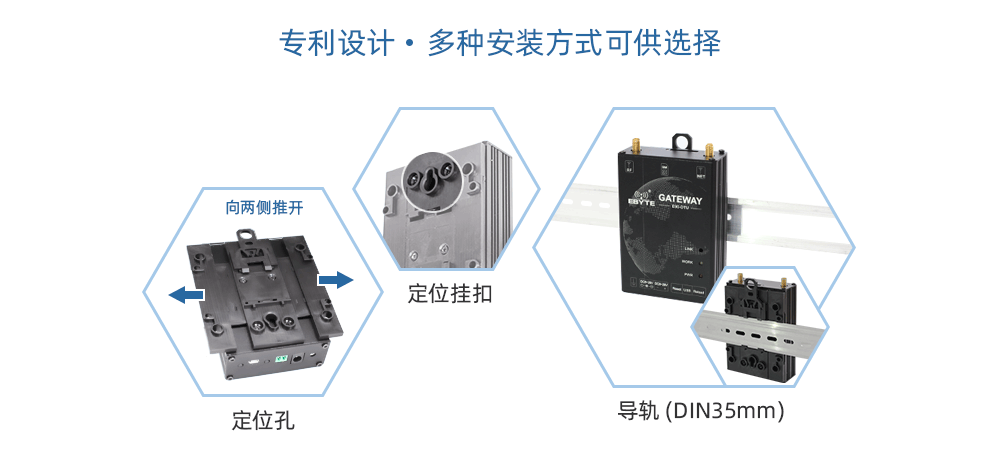

| 尺寸 | 108*75*37mm（不含天線） |
| 3GPP頻段 | 發送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |

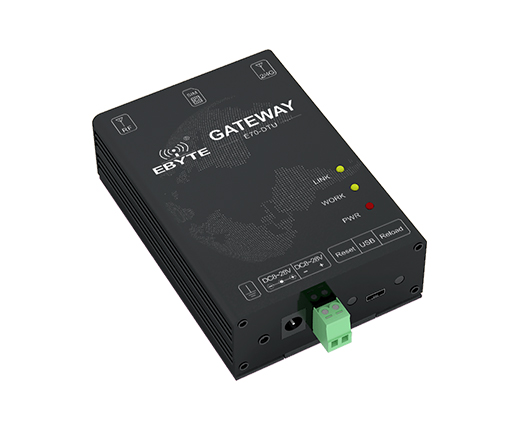

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | 接地螺絲 | 與大地連接 |
| 2 | DC8~28V | 電源適配器接口，電源供電范圍8~28V，建議12V/24V |
| 3 | DC8~28V- | 電源參考地 |
| 4 | DC8~28V+ | 電源輸入，供電范圍8~28V,建議12V/24V |
| 5 | Reset | 系統復位按鍵，長按時間無要求 |
| 6 | USB | Micro USB：參數配置接口 |
| 7 | Reload | 恢復出廠設置按鍵，需長按4~10s生效 |
| 8 | PWR | 紅色：電源指示燈 |
| 9 | WORK | 黃色：數據傳輸指示燈；有數據傳輸時，燈閃爍 |
| 10 | LINK | 黃色：網絡指示，入網后燈常亮 |
| 11 | NET | 4G/GPRS天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 12 | SIM | SIM卡插槽 |
| 13 | RF | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
