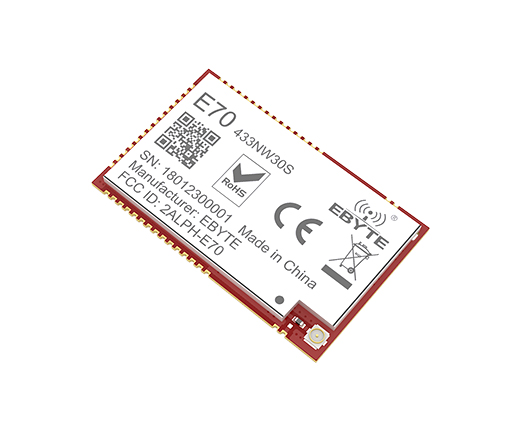

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 433.3MHz ~ 434.5MHz | 出廠默認 433MHz |
| 發射功率 | 29.6~31.3dBm | 出廠默認 30dBm（約1W） |
| 接收靈敏度 | -110 dBm | 空速 50kbps |
| 空中速率 | 5k , 50kbps | 用戶編程控制 |
| 實測距離 | 6500米 | 晴朗空曠，天線增益5dBi，高度2.5m，空速 5kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 24 * 38.5 mm | 不含SMA |
| 天線形式 | IPEX/郵票孔 | - |
| 通信接口 | UART串口 | 波特率支持1200~115200，出廠默認9600 |
| 封裝方式 | 貼片 | - |
| 緩存容量 | 512字節 | 用戶自定義 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.6 | 5.0 | 5.5 | V | 建議使用 5V |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 610 | - | mA | 瞬時功耗 |
| 接收電流 | - | 13 | - | mA | - |
| 休眠電流 | - | 2 | - | μA | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | +125 | ℃ | - |

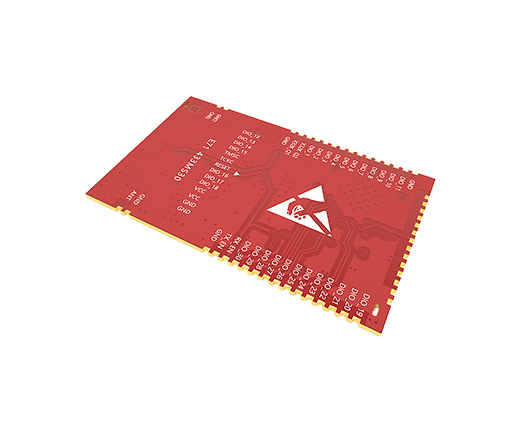

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1-3、17、30、31、46、47 | GND | 參考地 | 模塊地線 |
| 4-15、18-21、25、33-35、39-41 | NC | 預留腳 | 預留未用，需懸空 |
| 16 | LINK | 輸出 | 用于指示模塊當前網絡連接狀態。可配置為漏極開路輸出，或推挽輸出，詳見參數設 置。使用時需外部串聯一個1K的保護電阻（可以懸空） |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 23 | TMSC | 輸入 | JTAG TMSC |
| 24 | RESET | 輸入 | 模塊復位腳，低電平有效 |
| 26 | M0 | 輸入 | M1M0共同組合決定模塊4種工作模式，使用時需外部串聯一個1K的保護電阻，并且 加一個1M的上拉電阻（不可懸空，如不使用可接地） |
| 27 | M1 | 輸入 | M1M0共同組合決定模塊4種工作模式，使用時需外部串聯一個1K的保護電阻，并且 加一個1M的上拉電阻（不可懸空，如不使用可接地） |
| 28 | VCC | - | 模塊電源正參考，電壓范圍：2.6V ~ 5.5V DC |
| 29 | VCC | - | 模塊電源正參考，電壓范圍：2.6V ~ 5.5V DC |
| 32 | ACK | 輸出 | 用戶指示模塊數據發送結果，發送前拉低，成功后拉高，可配置為漏極開路輸出，或 推挽輸出。使用時需外部串聯一個1K的保護電阻（可以懸空） |
| 36 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳。可配置為漏極開路或上拉輸入，詳見參數 設置 |
| 37 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳?？膳渲脼?/span>漏極開路或推挽輸出，詳見參數 設置 |
| 38 | AUX | 輸出 | 用戶指示模塊入網狀態，用戶通知外部MCU，可配置為漏極開路輸出，或推挽輸出， 使用時需外部串聯一個1K的保護電阻（可以懸空） |
| 42 | TX_EN | 輸出 | 內部單片機控制 PA 引腳，高電平有效，連接 45 引腳 |
| 43 | RX_EN | 輸出 | 內部單片機控制 LNA 引腳，高電平有效，連接 44 引腳 |
| 44 | RX_EN | 輸入 | 內部 LNA 使能引腳，高電平有效，連接 43 引腳 |
| 45 | TX_EN | 輸入 | 內部 PA 使能引腳，高電平有效，連接 42 引腳 |
| 48 | ANT | - | 天線（50歐姆特性阻抗） |
| 產品說明書 |
【用戶手冊】E70-433NW30S_UserManual_CN_V2.0  |
| 開發測試 |
| 【3D文件】E70-433NW30S(3D) |
| 【封裝文件】Pcb_E70(433NWxxS) |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】E70NW_Setting |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E70-CE證書  |
| 【FCC認證】E70-FCC證書 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://www.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：M1、M0引腳是否可以直接接地 ？ |
| 答：可以直接接地。 |
| ★ 問：通過AT指令工作模式重啟以后，模塊的工作模式以M1、M0的工作狀態為準還是以上次AT指令 配置完后的工作模式為準 ？ |
| 答：模塊的重啟后的工作模式和用戶的配置是一致的（前提是M0、M1均不能為1否則會強制進入休眠模式；若AT配置模式是值為4，那么重啟后也是以M0、M1的狀態為準） |
| ★ 問：修改完串口波特率以后，下次進入配置模式時是修改完后的波特率還是默認的115200 ？ |
| 答：配置模式一直是默認115200。 |
| ★ 問：如果不用復位引腳，是否可以懸空 ？ |
| 答：如果不使用復位引腳，該引腳可以懸空。 |
| ★ 問：協調器之間能否相互通信 ？ |
| 答：協調器之間不能相互通信。 |
| ★ 問：協助選型；1.要求模塊采用 ISM頻段 :如 433,315M,2.4G,470-510M,950-960M等均可；2.要求模塊的接口采用SPI，串口或USB口；3.WiFi模塊。 |
| 答：推薦了解下E70/E71/E76系列產品，但都不能全部滿足需求。WiFi模塊推薦使用E103-W02系列產品,如對成本有需求E103-W01。 |
